Variants

Item no.
Variation
A
B
C
DN
K
Rohr | Flansch
Weight
opening angle
Price
Quantity
AK0340.000.063
63mm
140
180
55 + 6
58
121 - 155
63
466
75°
99,20 €*
pc.:
AK0340.000.075
75mm
140
180
55 + 6
58
121 - 155
75
468
75°
99,20 €*
pc.:
AK0340.000.090
90mm
130
201
58 + 6
68
146 - 160
90
668
75°
128,97 €*
pc.:
AK0340.000.110
110mm
151
220
61 + 8
81
178 - 190
110
903
75°
144,11 €*
pc.:
AK0340.000.125
125mm
170
236
67 + 8
110
190
125
1190
75°
169,12 €*
pc.:
AK0340.000.160
160mm
217
275
79 + 8
124
235 - 241
160
2121
75°
246,33 €*
pc.:
AK0340.000.200
200/225
250
321
94 + 10
149
292 - 298
200
3690
75°
299,29 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

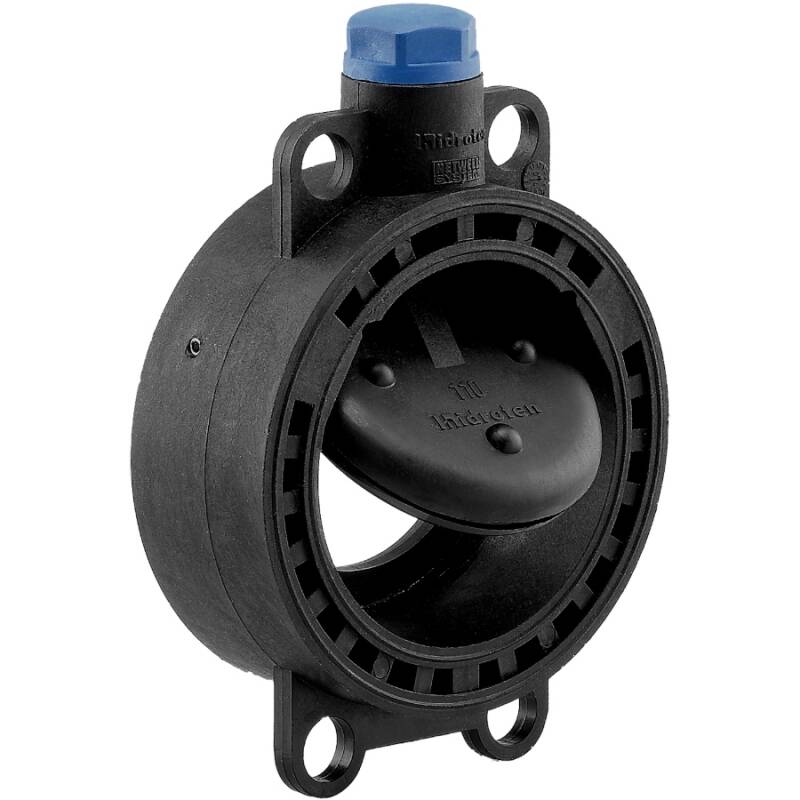

GFPP Rückschlagklappe - federlos für Montage zwischen Flanschsatz

GFPP glasfaserverstärktes Polypropylen Rückschlagventil mit innovativer Öffnungstechnik ermöglicht große Durchflußöffnung.


Was macht den Unterschied zu einer "herkömmlichen" Rückschlagklappe"?


  • glasfaserverstärktes Polypropylen bietet höchste Beständigkeit bei höheren Einsatztemperaturen
  • innovative Öffnungstechnik, durch breite Bauweise des Grundkörpers und Ansatz des Klappenmechanismus zu "Beginn" des Grundkörpers
    • ermöglicht größere Öffnung
    • ermöglicht größeren Öffnungswinkel
    • ermöglicht mehr Durchfluss ohne nennenwerten Widerstand
  • Arbeitsdruck PN 16 bar (240 psi) bei 20°C (63mm - 125mm)
  • Arbeitsdruck
    PN
    10 bar (150 psi) bei 20°C (ab 160mm)
  • die Rückschlagklappe für den Profi
Anschluss:
Montage zwischen Flanschsatz
Temperatur:
bis 60°C konstant, kurzzeitig 80°C
Arbeitsdruck (
PN
):
PN
16 bar 63mm - 125mm |
PN
10 bar 160mm - 200mm
Material:
GFPP, glasfaserverstärkter Polypropylen
Dichtung:
2fach EPDM Profi-Dichtung, Farbe Gelb
Installation:
stehend oder liegend - Fallrichtung Klappe bzw. Durchflußrichtung beachten
Farbe:
Schwarz
Einsatzbereich:
PP Rückschlagklappe Hidroten Klappe Detail

Die Klappe im Detail

Die einzigartige Bauweise aus glasfaserverstärktem Polypropylen mit der speziellen Öffnungsmechanik sichert einen Öffnungswinkel von 75° auch verbaut zwischen den Flanschen, so dass die Performance dieser Rückschlagklappe deutlich über herkömmlichen Rückschlagklappen liegt.


PP Rückschlagklappe Hidroten Detail Montage

Universelle Verwendung durch Langlochausführung

Die Langlöcher am Rückschlagklappenkörper machen die Armatur kompatibel zu verschiedenen existierenden Flanschnormen weltweit, wie z.B. DIN 8063, ANSI 16.5, BS10 oder UNE-EN 1452.


Die richtige Reihenfolge des Schraubenanzugs beim Verbau zwischen Flansche

falsche Reihenfolge
richtige Reihenfolge
DOWNLOAD Energieverlustkurve
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
