Variants

Product picture
Item no.
Variation
B
d
E
L
Weight
Pipe O-ø
Price
Quantity
PP elbow 90° compression fitting 20mm
PZ0403.000.020
20mm
51
20
45
64
75
20
1,29 €*
pc:
PP elbow 90° compression fitting 25mm
PZ0403.000.025
25mm
55
25
55
73
115
25
1,65 €*
pc:
PP elbow 90° compression fitting 32mm
PZ0403.000.032
32mm
51
32
60
79
161
32
2,37 €*
pc:

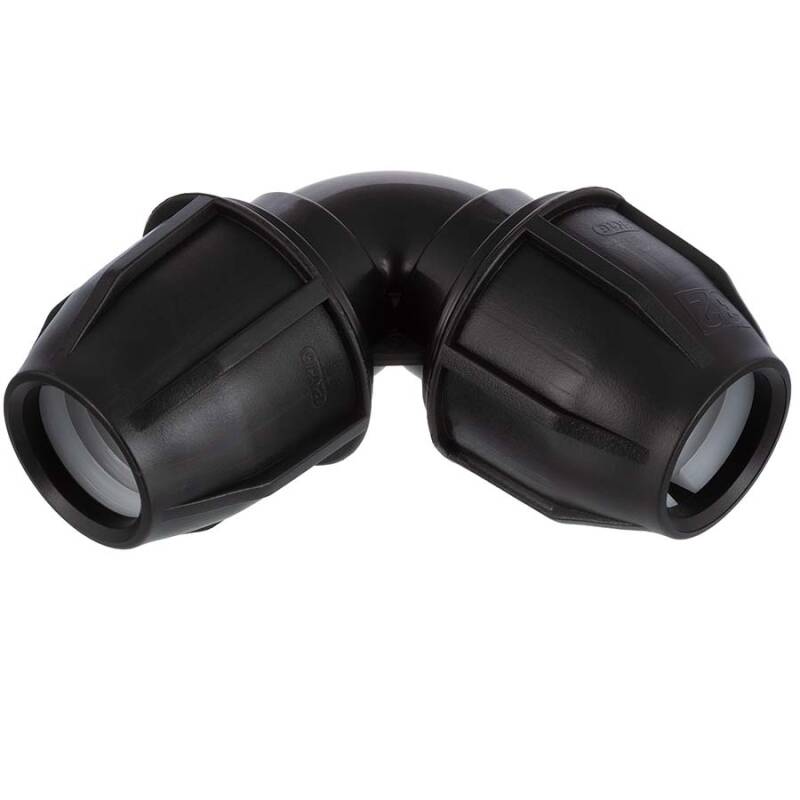

PP elbow 90° compression fitting 40mm
PZ0403.000.040
40mm
78
40
78
104
306
40
3,51 €*
pc:
PP elbow 90° compression fitting 50mm
PZ0403.000.050
50mm
90
50
95
122
438
50
5,88 €*
PP elbow 90° compression fitting 63mm
PZ0403.000.063
63mm
115
63
114
155
934
63
8,91 €*
pc:
PP elbow 90° compression fitting - spare gasket 20mm
PZ0403.DIC.020
Ersatzdichtung 20mm
---
20
---
---
1
20
0,11 €*
pc:
PP elbow 90° compression fitting - spare gasket 25mm
PZ0403.DIC.025
Ersatzdichtung 25mm
---
20
---
---
1
20
0,14 €*
pc:
PP elbow 90° compression fitting - spare gasket 32mm
PZ0403.DIC.032
Ersatzdichtung 32mm
---
32
---
---
1
32
0,23 €*
pc:
PP elbow 90° compression fitting - spare gasket 40mm
PZ0403.DIC.040
Ersatzdichtung 40mm
---
40
---
---
3
40
0,37 €*
pc:
PP elbow 90° compression fitting - spare gasket 50mm
PZ0403.DIC.050
Ersatzdichtung 50mm
---
50
---
---
4
50
0,55 €*
pc:
PP elbow 90° compression fitting - spare gasket 63mm
PZ0403.DIC.063
Ersatzdichtung 63mm
---
63
---
---
9
63
0,70 €*
pc:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

PP Klemmringverschraubung Winkel 90°, 2fach Klemme

PP Klemmringverschraubung für den universellen Einsatz bei Brauchwasser, Trinkwasser im privaten Bereich und Bewässerung

Anschluss:
2fach Klemme
Temperatur:
bis 60°C konstant, kurzzeitig 80°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C
Material:
PP Polypropylen
O-Ring:
EPDM
Metallring:
Stahl vernickelt
Farbe:
Schwarz, Überwurfmutter: Schwarz

Bewässerung:

  • Landwirtschaft, Gärtnerei & Gartenbau, Weinberge

Besprengung:

  • Wohngebiete, kommunale Bereiche, Sportplätze, Golfplätze, Reitplätze

Industrie:

  • Brauchwasserversorgung, Versorgung mit korrodierenden Flüssigkeiten, Kabelschutz

Qualität:

  • Wetter, UV- und Ozonbeständig, Innengewinde mit Verstärkungsring (außer separat vermerkt)

Preis/Leistung:

  • unser Produkt mit hervorragendem Preis-/Leistungsverhältnis

DOWNLOADRoHS Bestätigung HTC
DOWNLOAD verarbeiten von PP Klemm Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD PP Polypropylen Temperatur-/Druckdiagramm
DOWNLOAD chemische Beständigkeit von Kunststoffen

Festziehen der Überwurfmutter mit Spezialschlüssel

Spannriemen

Unsere Empfehlung

Fast jeder Hersteller von Klemmfittings bietet ebenso einen Montageschlüssel zum Festziehen der Überwurfmuttern an.

Nach unserer Erfahrung ist dieser Montageschlüssel je nach Hersteller entweder günstig und von miserabler Qualität und meist nach dem Anziehen der zweiten Überwurfmutter schon abgescheuert.

Oder der Montageschlüssel ist von sehr guter Qualität aus einem hochwertigen Kunststoff und kostet fast mehr als die gesamte Installationsware und am Ende kann man sich diesen ins Regal legen.

Wir empfehlen deshalb den Spannriemen für Kupplungen, bis 32mm ist die "kleine" Version ausreichend, ab 40mm sollte die "große" Version gewählt werden. Neben der einfachen, universellen Anwendung ist der Spannriemen auch nach Ihrem Bauprojekt einsetzbar in Küche und Werkstatt.
