All measurements in millimetres, weights in grams. For the photographic representation, we use an item size both studio light. The illustrations, technical data, dimensions and designs are non-binding. We reserve the right to make changes at any time without notice. The useful dimensions are defined or shown reinforced or result from the article designation. Other dimensions are for illustrative purposes only. Please note this in case of misuse.
Description

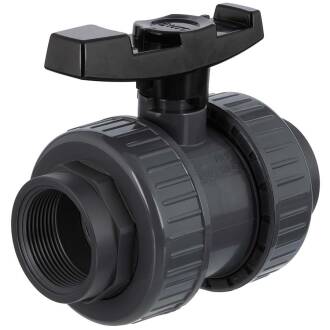

PVC-U Industrie Kugelhahn FPM VITON 2fach Innengewinde
Anschluss:
2fach Überwurf, 2fach Innengewinde
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Kugeldichtung:
PTFE (Teflon)
O-Ring:
FPM (Viton), Farbe Braun
Material:
PVC-U
Farbe:
Grau, Griff Schwarz
Durchflussrichtung:
geschraubte Kugelsicherung, Durchfluss in beiden Richtungen möglich
Wichtig: Das Gewinde der Überwurfmutter ist bei jedem Kugelhahn oder anderer Armatur nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.
PVC-U Kugelhahn mit verschraubbarer Kugelhalterung (Sicherheitsblock), PTFE (Teflon) Kugeldichtung, FPM (Viton) O-Ring
| Bezeichnung | Material | |
| Einlegeteil Innengewinde | PVC-U | |
| Überwurfmutter | PVC-U | |
| O-Ring | FPM (Viton) | |
| Körper | PVC-U | |
| Griff | Polypropylen | |
| Kugelwelle | PVC-U | |
| Wellendichtung | 2fach FPM (Viton) | |
| Kugeldichtung | PTFE (Teflon) | |
| Kugel | PVC-U | |
| Sicherheitsblock O-Ring | FPM (Viton) | |
| Sicherheitsblock | PVC-U |
Justierbarer Sicherheitsblock
- das Feature der Oberklasse: justierbarer Sicherheitsblock
- beidseitige Durchflussrichtung, da die Kugelsicherung durch Gewinde gesichert ist
- polierte Kugel - Antiblock System verhindert das ruckartige Öffnen
- Doppelte O-Ring Abdichtung am Kugelhahnschaft bei allen Modellen
- Kugeldichtung PTFE (Teflon)
- O-Ring FPM (Viton)
- industriell einsetzbar - hervorragende Beständigkeit gegen Ozon, Sauerstoff, Mineralöle, synthetische Hydraulikflüssigkeiten, Kraftstoffe, Aromate, viele organische Lösungsmittel und Chemikalien.
- kompakte, moderne Bauweise
- hervorragendes Preis-/Leistungsverhältnis
- Ersatzteilversorgung
Ersatzteile Kugelhahn HTC Serie AK0972
Verantwortliche Person für die EU
In der EU ansässiger Wirtschaftsbeteiligter, der sicherstellt, dass das Produkt den erforderlichen Vorschriften entspricht:
HT CONNECT GmbH & Co. KG
Norisstraße 4
91257 Pegnitz
Kontakt:
E-Mail: info@ht-connect.de
Media
AK0972.000.020
1/2" - step-file
AK0972.000.025
3/4" - step-file
AK0972.000.032
1" - step-file
AK0972.000.040
1 1/4" - step-file
AK0972.000.050
1 1/2" - step-file
AK0972.000.063
2" - step-file
AK0972.000.075
2 1/2" - step-file
AK0972.000.090
3" - step-file
AK0972.000.110
4" - step-file
