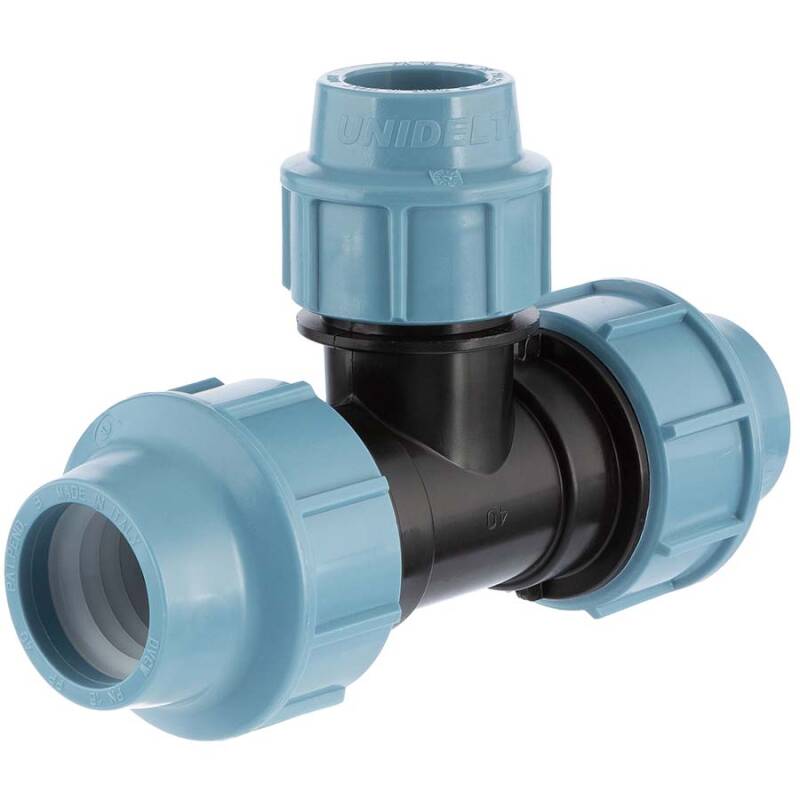

Reducing tee 90° compression fitting, DVGW

SKU: PP0503
Auswahl Steuerzone / Lieferland
from
4,52 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification."
How to measure a threaded fitting
  • Available immediately
Variants

Item no.
Variation
B
B1
d
d1
H
L
Weight
Pipe O-ø
Price
Quantity
PP0503.025.020
25 x 20mm
57
46
25
20
100
160
173
25 x 20
4,52 €*
pc.:
PP0503.032.020
32 x 20mm
63
46
32
20
115
173
235
32 x 20
5,83 €*
pc.:
PP0503.032.025
32 x 25mm
63
55
32
25
183
253
32 x 25
5,83 €*
pc.:
PP0503.040.025
40 x 25mm
80
55
40
25
127
217
419
40 x 25
9,88 €*
pc.:
PP0503.040.032
40 x 32mm
80
63
40
32
134
211
426
40 x 32
9,88 €*
pc.:
PP0503.050.025
50 x 25mm
96
55
50
25
148
280
728
50 x 25
13,36 €*
pc.:
PP0503.050.032
50 x 32mm
96
63
50
32
153
280
750
50 x 32
13,36 €*
pc.:
PP0503.050.040
50 x 40mm
96
80
50
40
170
284
800
50 x 40
13,36 €*
pc.:
PP0503.063.025
63 x 25mm
116
55
63
25
159
343
1105
63 x 25
17,61 €*
pc.:
PP0503.063.032
63 x 32mm
117
63
63
32
171
340
1125
63 x 32
17,61 €*
pc.:
PP0503.063.040
63 x 40mm
115
80
63
40
186
335
1189
63 x 40
17,61 €*
pc.:
PP0503.063.050
63 x 50mm
115
96
63
50
212
330
1324
63 x 50
17,61 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

PP Klemmringverschraubung T-Stück reduziert 3fach Klemme

DVGW geprüft für den Trinkwassereinsatz

Anschluss:
3fach Klemme
Temperatur:
bis 60°C konstant, kurzzeitig 80°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C
Material:
PP Polypropylen
O-Ring:
NBR
Farbe:
Schwarz, Überwurfmutter: Blau
Verwendung:
Rohre aus PELD, PEHD, PE40, PE80, PE100
Einsatzbereich:
Pikto
Zertifikat:
DVGW Qualitätslogo
DVGW geprüfte Industriequalität für den direkten Einsatz mit Trinkwasser sowie nährenden Flüssigkeiten.

Klemmringverschraubung aus PP Polypropylen - universell einsetzbar

Trinkwasserversorgung:
  • DVGW geprüft für den Trinkwassereinsatz
Bewässerung:
  • Landwirtschaft, Gärtnerei & Gartenbau, Weinberge
Besprengung:
  • Wohngebiete, kommunale Bereiche, Sportplätze, Golfplätze, Reitplätze
Industrie:
  • Wasserversorgung, Versorgung mit korrodierenden Flüssigkeiten, Kabelschutz
Qualität:
  • Wetter, UV- und Ozonbeständig, hervorragende, wartungsfreie Korrosionsbeständigkeit
Preis/Leistung:
  • unser Markenprodukt mit hervorragendem Preis-/Leistungsverhältnis
DOWNLOAD DVGW Prüfzeugnis Unidelta
DOWNLOADKWT Prüfzeugnis Unidelta
DOWNLOADRoHS Bestätigung Unidelta
DOWNLOAD verarbeiten von PP Klemm Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD PP Polypropylen Temperatur-/Druckdiagramm
DOWNLOAD chemische Beständigkeit von Kunststoffen


verarbeiten von UNIDELTA 20mm - 40mm Klemmfittings

verarbeiten von DELTAONE 50mm - 110mm Klemmfittings

Festziehen der Überwurfmutter mit Spezialschlüssel

Spannriemen

Unsere Empfehlung

Fast jeder Hersteller von Klemmfittings bietet ebenso einen Motageschlüssel zum Festziehen der Überwurfmuttern an.

Nach unserer Erfahrung ist dieser Montageschlüssel je nach Hersteller entweder günstig und von miserabler Qualität und meist nach dem Anziehen der zweiten Überwurfmutter schon abgescheuert.

Oder der Montageschlüssel ist von sehr guter Qualität aus einem hochwertigen Kunststoff und kostet fast mehr als die gesamte Installationsware und am Ende kann man sich diesen ins Regal legen.

Wir empfehlen deshalb den Spannriemen für Kupplungen, bis 32mm ist die "kleine" Version ausreichend, ab 40mm sollte die "große" Version gewählt werden. Neben der einfachen, universellen Anwendung ist der Spannriemen auch nach Ihrem Bauprojekt einsetzbar in Küche und Werkstatt.
