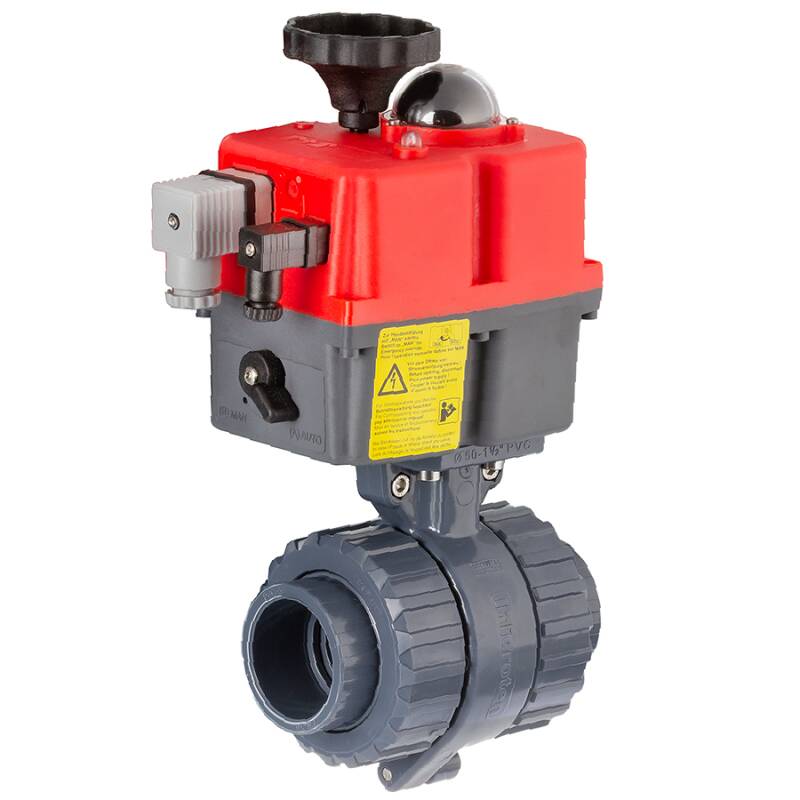

U-PVC 2 way ball valve PTFE with electrical actuator normally closed - solvent socket

from
761,74 €
incl. 19% VAT , Free shipping
  • Available immediately
  • Available immediately
Variants

Product picture
Item no.
Variation
A
B
C
D
E
Stellantrieb Typ
Tension
Price
Quantity
U-PVC 2 way ball valve PTFE with electrical actuator normally closed - solvent socket
AK0562.BNC.020
20mm Batterie Pack
86
55
227
20
177
JJ S20 BNC, 20 Nm
24 - 240 AC/DC
761,74 €*
pc.:
U-PVC 2 way ball valve PTFE with electrical actuator normally closed - solvent socket
AK0522.BNC.025
25mm Batterie Pack
94
62
232
25
177
JJ S20 BNC, 20 Nm
24 - 240 AC/DC
766,37 €*
pc.:
U-PVC 2 way ball valve PTFE with electrical actuator normally closed - solvent socket
AK0522.BNC.032
32mm Batterie Pack
122
72
243
32
177
JJ S20 BNC, 20 Nm
24 - 240 AC/DC
773,54 €*
pc.:
U-PVC 2 way ball valve PTFE with electrical actuator normally closed - solvent socket
AK0522.BNC.040
40mm Batterie Pack
131
103
265
40
177
JJ S20 BNC, 20 Nm
24 - 240 AC/DC
775,64 €*
pc.:
U-PVC 2 way ball valve PTFE with electrical actuator normally closed - solvent socket
AK0522.BNC.050
50mm Batterie Pack
150
103
282
50
177
JJ S20 BNC, 20 Nm
24 - 240 AC/DC
784,61 €*
pc.:
U-PVC 2 way ball valve PTFE with electrical actuator normally closed - solvent socket
AK0522.BNC.063
63mm Batterie Pack
177
120
390
63
177
JJ S20 BSR, 20 Nm
24 - 240 AC/DC
801,68 €*
pc.:
U-PVC 2 way ball valve PTFE with electrical actuator normally closed - solvent socket
AK0522.BNC.075
75mm Batterie Pack
216
150
401
75
177
JJ S35 BNC, 35 Nm
24 - 240 AC/DC
973,37 €*
pc.:
U-PVC 2 way ball valve PTFE with electrical actuator normally closed - solvent socket
AK0522.BNC.090
90mm Batterie Pack
257
181
450
90
177
JJ S55 BNC, 55 Nm
24 - 240 AC/DC
1.180,43 €*
pc.:

incl. 19% VAT , Free shipping

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

PVC-U Kugelhahn mit elektrischem Stellantrieb, 2fach Klebemuffe

FPM (Viton) O-Ringe, Teflon Kugeldichtung

Stellantrieb incl. integriertem BatteriePack, welcher den Kugelhahn bei Stromunterbrechung schließt - stromlos geschlossen

Anschluss:
2fach Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser, ab 75mm 10 bar bei 20°C Medium Wasser
Material:
PVC-U
O-Ringe:
FPM (Viton)
Kugeldichtung:
Teflon (PTFE)
Zertifikat:
WRAS Zertifikat (Trinkwasser)
Farbe:
Grau, Griff Orange
Einsatzbereich:
Pikto
Zertifikat:
WRAS Qualitätslogo
WRAS geprüfte Industriequalität für den direkten Einsatz mit Trinkwasser sowie nährenden Flüssigkeiten.

orange dot Technische Information

Der Kugelhahn:


  • bi-directional geformter Handgriff
  • Kugel und Zapfenloch poliert
  • justierbarer Sicherheitsblock
  • industriell einsetzbar - Teflon Kugelsitz: Beständigkeit gegen die meisten Säuren und Laugen
  • O-Ringe FPM (Viton)
  • Arbeitsdruck 16 bar (240 psi) bei 20°C Medium Wasser bis 63mm
  • Arbeitsdruck 10 bar (150 psi) bei 20°C Medium Wasser ab 75mm
  • zertifizierter Einsatz (WRAS Zertifikat) für Trinkwasser
  • sicheres Handling durch griffsichere Überwurfmutter
  • Ersatzteilversorgung

Der Stellantrieb:


  • J+J Multi-Voltage ab Version S20
  • inkl. BatteriePack - stromlos geschlossen
  • Multiflange Interface ISO 5211
  • Nothandbetätigung
  • 2Wege-Hilfsschalter
  • Optische Stellungsanzeige
  • Welle Polyamid nichtrostend
  • Interne Heizung um eine Beschädigung durch Kondensation vorzubeugen
  • elektronischer Drehmomentlimiter
  • Gehäuse aus Polyamid, IP-65

orange dot Hinweise, Montage Instruktion

Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.

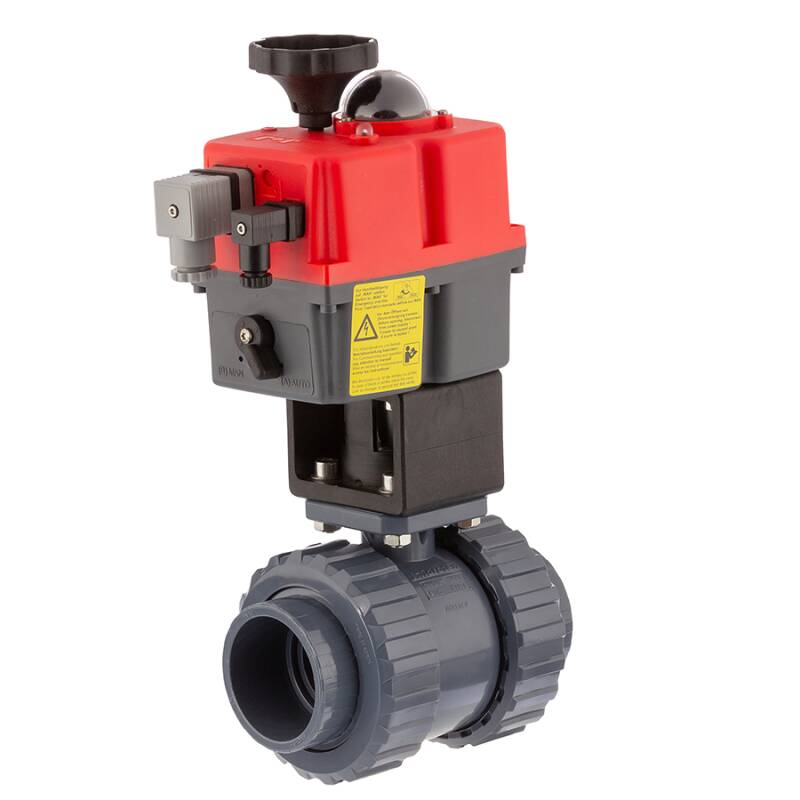

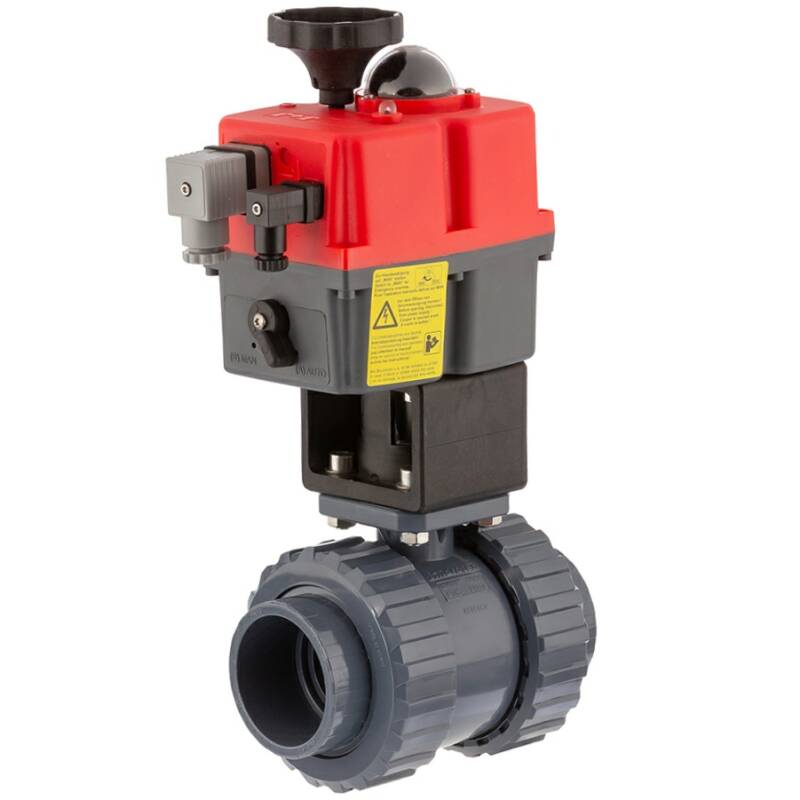

Hiweis: Der Adapter für die Stellantriebmontage Dimension 20mm - 50mm ist abweichend zur Bilddarstellung.
Montage Instruktion:
Der elektrische Anschluss darf nur von elektrisch geschultem Fachpersonal ausgeführt werden. Es gelten die allgemeinen Elektrosicherheitsregeln und VDE Vorschriften.
Durch das interne Schaltnetzteil ist der Antrieb als kapazitive Last zu betrachten. Demnach ist eine externe Sicherung mit entsprechender Auslösecharakteristik (z.B. LS Schalter Typ C/D) vorzusehen,
Der Stellmotor ist ausschließlich stehend zu verbauen.
Die innenliegende Schaltraumheizung benötigt eine dauerhafte Spannungsversorgung.
