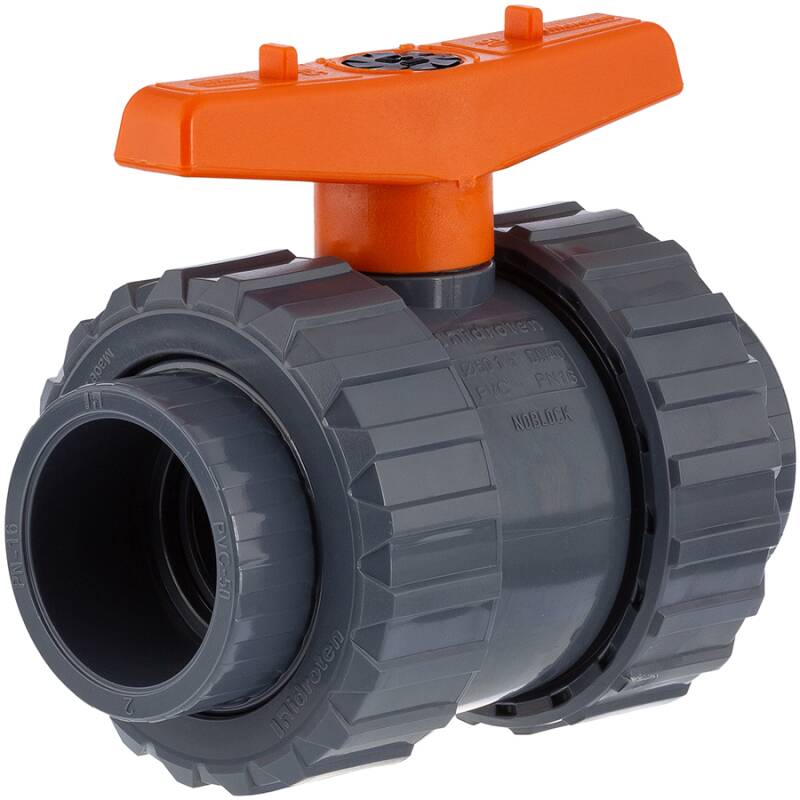

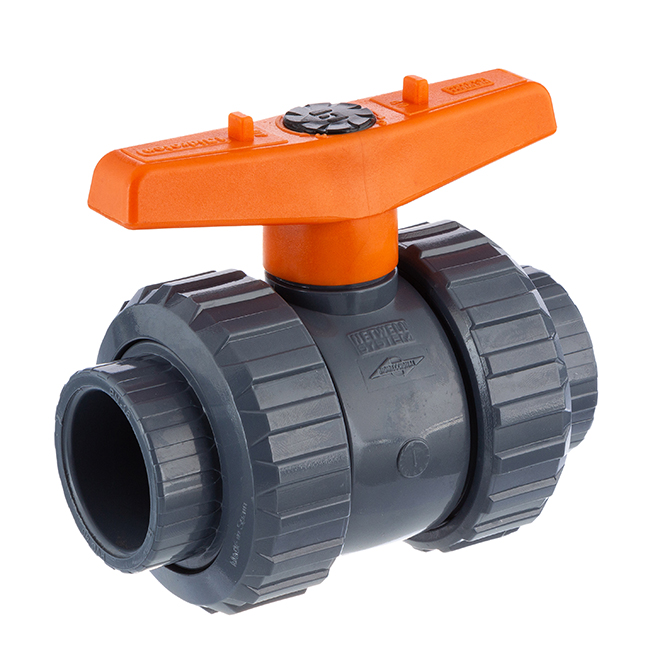

U-PVC and FPM Viton 2 way solvent ball valve with nuts
14,65 €

including 19% VAT., plus shipping

Item number: AK0520

Item no. Variation Price Quantity
AK0520.000.020 20mm 14,65 €*
AK0520.000.025 25mm 17,54 €*
AK0520.000.032 32mm 23,85 €*
AK0520.000.040 40mm 24,86 €*
AK0520.000.050 50mm 34,99 €*
AK0520.000.063 63mm 49,22 €*
AK0520.000.075 75mm 158,54 €*
AK0520.000.090 90mm 202,61 €*

including 19% VAT., plus shipping

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

PVC-U Kugelhahn VITON (FPM), 2fach Klebemuffe

Anschluss:
2fach Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. 16 bar bei 20°C Medium Wasser, ab 75mm 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Zertifikat:
WRAS Zertifikat (Trinkwasser)
Farbe:
Grau, Griff Orange
Einsatzbereich:
Pikto
Zertifikat:
WRAS Qualitätslogo
WRAS geprüfte Industriequalität für den direkten Einsatz mit Trinkwasser sowie nährenden Flüssigkeiten.
Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.

orange dot Justierbarer Sicherheitsblock

AK0500 justierbarer Sicherheitsblock Detail 1

Schließen Sie den Kugelhahn und lösen die Überwurfmutter wie in der Abbildung gezeigt auf beiden Seiten des Kugelhahns.
AK0500 justierbarer Sicherheitsblock Detail 2

Ziehen Sie den Griff nach oben vom Kugelhahn ab und setzen diesen seitlich am Sicherheitsblock an und verwenden ihn nun als Schraubenschlüssel im Verschlussträger.
AK0500 justierbarer Sicherheitsblock Detail 3

Nach erfolgter Einstellung oder Nachjustage setzen Sie den Griff wieder auf den Kugelhahn.
AK0500 justierbarer Sicherheitsblock Detail 4

Setzen Sie die Armatur wieder ein und ziehen die Überwurfmuttern wieder fest. Fertig.

orange dot Technische Information

AK0500 justierbarer Schnittbild

  • 1. GFPP "bi-directional" Handgriff
  • 2. Viton (FPM) O-Ring
  • 3. Teflon (PTFE) Kugelsitz
  • 4. Viton (FPM) O-Ring
  • 5. PVC-U Achse/Schaft
  • 6. PVC-U Kugel
  • 7. Viton (FPM) Schließdichtung
  • 8. Schraubbarer Sicherheitsblock
  • 9. PVC-U Überwurfmutter
  • 10. PVC-U Einlegemuffe

Druckverlustkurve

AK0500 Druckverlustkurve

Betriebsdrehmoment

AK0500 Betriebsdrehmoment

orange dot Ersatzteile Kugelhahn Hidroten Serie AK0500

orange dot Download

DOWNLOAD WRAS Zertifikat (Trinkwasser)
DOWNLOAD RoHS Konformitätserklärung - Hidroten

DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

Durchdachte Details und Qualitätsmerkmale des PVC-U Kugelhahn von Hidroten Typ AK0500

bi-directional geformter Handgriff:
Der PVC-U Kugelhahn P.T.F.E. Teflon/EPDM 2fach Klebemuffe ist in der Kategorie "Profi" anzusiedeln. Herausragend in dieser Klasse sind der bi-directional geformte Handgriff, welcher durch seine Form und Länge ein leichtes und ergonomisches Betätigen ermöglicht.

Kugel und Zapfenloch poliert:
In einem zusätzlichen Arbeitsgang werden in der Produktion die Kugel und Zapfenloch poliert, was ein leichtgängiges Öffnen und Schließen ermöglicht.

justierbarer Sicherheitsblock:
Der justierbare Sicherheitsblock ist ein besonderes Feature: Das Griffstück dient gleichzeitig als Regulierschlüssel für den justierbaren Sicherheitsblock. Für die schnelle Anpassung des Dichtungsträgers zur Kugel. Der Druck der Überwurfmutter beim Zudrehen wird nicht auf die Kugel übertragen. Der Durchfluss ist in beide Richtungen möglich.
Auf Grund des Sicherheitsblock mit Schraubgewinde ist die Fließrichtung in beide Richtungen möglich.

P.T.F.E. Teflon Kugelsitz:
P.T.F.E. Teflon Kugelsitz. Im Vergleich zu HDPE ist P.T.F.E. - auch umgangssprachlich als Teflon der Firma DuPont bezeichnet - ein harter, höher belastbarer Kunststoff und gegen Kälte, Wärme und Chemikalien sehr beständig. Die glatte, wachsartige Oberfläche ist reaktionsträge und dadurch haftungsabweisend. Während bei einem Kugelsitz aus HDPE z.B. eine Fingernagelprobe deutlich sichtbar ist, wird dies bei Teflon kaum gelingen.

zertifizierter Einsatz (WRAS Zertifikat) für Trinkwasser:
Für alle PVC-U Fittings und Accessoires der Firma Hidroten liegt ein WRAS Zertifikat (Trinkwasser) vor.

sicheres Handling:
Auch in feuchter Umgebung  gibt die deutliche Aussenstruktur der Überwurfmutter festen Halt.
Der Sechskantansatz beim Einlegeteil mit Innen- und Aussengewinde ermöglicht den Einsatz von Schraubenschlüsseln o.ä. für eine sichere Fixierung,

Durchdachte Details und Qualitätsmerkmale des PVC-U Kugelhahn von Hidroten Typ AK0500

bi-directional geformter Handgriff:
Der PVC-U Kugelhahn P.T.F.E. Teflon/EPDM 2fach Klebemuffe ist in der Kategorie "Profi" anzusiedeln. Herausragend in dieser Klasse sind der bi-directional geformte Handgriff, welcher durch seine Form und Länge ein leichtes und ergonomisches Betätigen ermöglicht.

Kugel und Zapfenloch poliert:
In einem zusätzlichen Arbeitsgang werden in der Produktion die Kugel und Zapfenloch poliert, was ein leichtgängiges Öffnen und Schließen ermöglicht.

justierbarer Sicherheitsblock:
Der justierbare Sicherheitsblock ist ein besonderes Feature: Das Griffstück dient gleichzeitig als Regulierschlüssel für den justierbaren Sicherheitsblock. Für die schnelle Anpassung des Dichtungsträgers zur Kugel. Der Druck der Überwurfmutter beim Zudrehen wird nicht auf die Kugel übertragen. Der Durchfluss ist in beide Richtungen möglich.
Auf Grund des Sicherheitsblock mit Schraubgewinde ist die Fließrichtung in beide Richtungen möglich.

P.T.F.E. Teflon Kugelsitz:
P.T.F.E. Teflon Kugelsitz. Im Vergleich zu HDPE ist P.T.F.E. - auch umgangssprachlich als Teflon der Firma DuPont bezeichnet - ein harter, höher belastbarer Kunststoff und gegen Kälte, Wärme und Chemikalien sehr beständig. Die glatte, wachsartige Oberfläche ist reaktionsträge und dadurch haftungsabweisend. Während bei einem Kugelsitz aus HDPE z.B. eine Fingernagelprobe deutlich sichtbar ist, wird dies bei Teflon kaum gelingen.

FPM (Viton) Dichtungen:
Viton ist die Warenbezeichnung der DuPont Performance Elastomere für deren Fluorelastomere. Viton findet in der Technik Anwendung als Dichtungsmaterial mit hoher thermischer und chemischer Beständigkeit, beispielsweise wie hier als O-Ring-Dichtung. FPM ist die internationale Abkürzung nach der DIN-ISO-Norm, während FKM nach der amerikanischen Norm ASTM die Kurzform für Fluorelastomere ist. Viton (FPM) ist als lebensmittelechtes Material festgelegt.

zertifizierter Einsatz (WRAS Zertifikat) für Trinkwasser:
Für alle PVC-U Fittings und Accessoires der Firma Hidroten liegt ein WRAS Zertifikat (Trinkwasser) vor.

sicheres Handling:
Auch in feuchter Umgebung  gibt die deutliche Aussenstruktur der Überwurfmutter festen Halt.
Der Sechskantansatz beim Einlegeteil mit Innen- und Aussengewinde ermöglicht den Einsatz von Schraubenschlüsseln o.ä. für eine sichere Fixierung,
