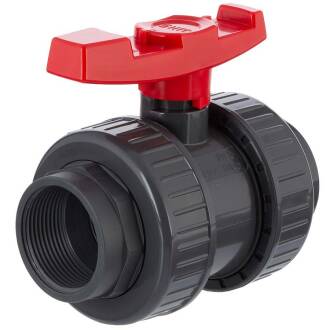

U-PVC and PTFE 2 way ball valve, solvent socket x female thread

from
6,57 €
incl. 19% VAT , plus shipping costs
  • Available immediately
  • Available immediately
Variants

Item no.
Variation
B
D
D1
DN
H
L
L1
L2
Manufacturer
Price
Quantity
AK0951.016.016
16mm x 3/8"
56
16
3/8" (16,66mm)
10
71
84
18
18
6,57 €*
pc.:
AK0951.020.020
20mm x 1/2"
56
20
1/2" (20,96mm)
15
71
84
18
18
6,57 €*
pc.:
AK0951.025.025
25mm x 3/4"
67
25
3/4" (26,44mm)
20
86
93
20
19
7,45 €*
pc.:
AK0951.032.032
32mm x 1"
87
32
1" (33,25mm)
25
94
104
23
23
9,78 €*
pc.:
AK0951.040.040
40mm x 1 1/4"
90
40
1 1/4" (41,91mm)
30
111
122
26
26
12,77 €*
AK0951.050.050
50mm x 1 1/2"
111
50
1 1/2" (47,81mm)
40
129
141
28
32
18,06 €*
pc.:
AK0951.063.063
63mm x 2"
136
63
2" (59,61mm)
50
155
170
33
38
29,29 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

PVC-U Kugelhahn PTFE (Teflon) 2fach Überwurfmutter, Klebemuffe x Innengewinde

Anschluss:
2fach Überwurf, Klebemuffe x Innengewinde
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Kugeldichtung:
PTFE (Teflon)
O-Ring:
EPDM 70sh
Material:
PVC-U
Farbe:
Grau, Griff Rot
Durchflussrichtung:
geschraubte Kugelsicherung, Durchfluss in beiden Richtungen möglich
Einsatzbereich:


Wichtig: Das Gewinde der Überwurfmutter ist bei jedem Kugelhahn oder anderer Armatur nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.


PVC-U Kugelhahn mit verschraubbarer Kugelhalterung (Sicherheitsblock), PTFE (Teflon) Kugeldichtung, EPDM O-Ring




HTC AK0951 Kugelhahn Explosionsbild
 Nummer
 Bezeichnung  Material
 1
 Einlegeteil Klebemuffe  PVC-U
 2
 Überwurfmutter  PVC-U
 3
 O-Ring  EPDM
 4
 Körper  PVC-U
 5
 Griff  Polypropylen
 6
 Kugelwelle  PVC-U
 7
 Wellendichtung  2fach EPDM
 8
 Kugeldichtung  PTFE (Teflon)
 9
 Kugel  PVC-U
 10
 Sicherheitsblock O-Ring  EPDM
 11
 Sicherheitsblock  PVC-U
 12
 Einlegeteil Innengewinde  PVC-U
AK0950 Justierbarer Sicherheitsblock

Justierbarer Sicherheitsblock


  • das Feature der Oberklasse: justierbarer Sicherheitsblock
    • beidseitige Durchflussrichtung, da die Kugelsicherung durch Gewinde gesichert ist
  • polierte Kugel - Antiblock System verhindert das ruckartige Öffnen
  • Doppelte O-Ring Abdichtung am Kugelhahnschaft bei allen Modellen
  • Kugeldichtung PTFE (Teflon)
  • O-Ring FPM (Viton)
  • industriell einsetzbar - hervorragende Beständigkeit gegen Ozon, Sauerstoff, Mineralöle, synthetische Hydraulikflüssigkeiten, Kraftstoffe, Aromate, viele organische Lösungsmittel und Chemikalien.
  • kompakte, moderne Bauweise
  • hervorragendes Preis-/Leistungsverhältnis
  • Ersatzteilversorgung

Ersatzteile Kugelhahn HTC Serie AK0951

DOWNLOADRoHS Bestätigung HTC

DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
