All measurements in millimetres, weights in grams. For the photographic representation, we use an item size both studio light. The illustrations, technical data, dimensions and designs are non-binding. We reserve the right to make changes at any time without notice. The useful dimensions are defined or shown reinforced or result from the article designation. Other dimensions are for illustrative purposes only. Please note this in case of misuse.
Description

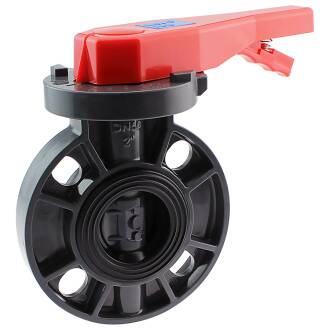

PVC-U Absperrklappe
Anschluss:
Montage zwischen Flansche
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser, ab 160mm max. 6 bar bei 20°C Medium Wasser
Dichtung:
EPDM
Material:
PVC-U
Farbe:
Grau, Griff Rot
Einsatzbereich:
- PVC-U Klappenteller
- Achse Stahl verzinkt
- PP Handhebel mit Arretiermechanismus
- Vollmanteldichtung
- minimaler Druckverlust bei geringen Einbaumaßen
- die Variantenangabe (z.B. 63mm) bezieht sich auf die benötigte Flanschdimension
Arretierbarer Handhebel
Steuerung des Durchflusses über einrastbaren Handhebel. Eine optimale Stellung kann nach Veränderung einfach wieder hergestellt werden. Auch ein hoher Durchflussdruck kann die gewählte Einstellung nicht verändern.
Vollmanteldichtung
Die hochwertige Vollmanteldichtung umschließt den kompletten PVC-U Körper im Klappenbereich. Kein Verrutschen der Dichtung während der Montage.
