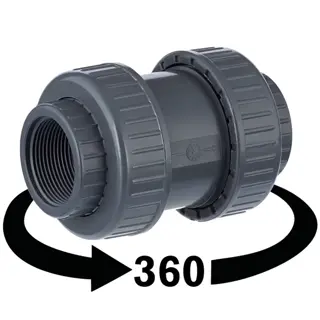

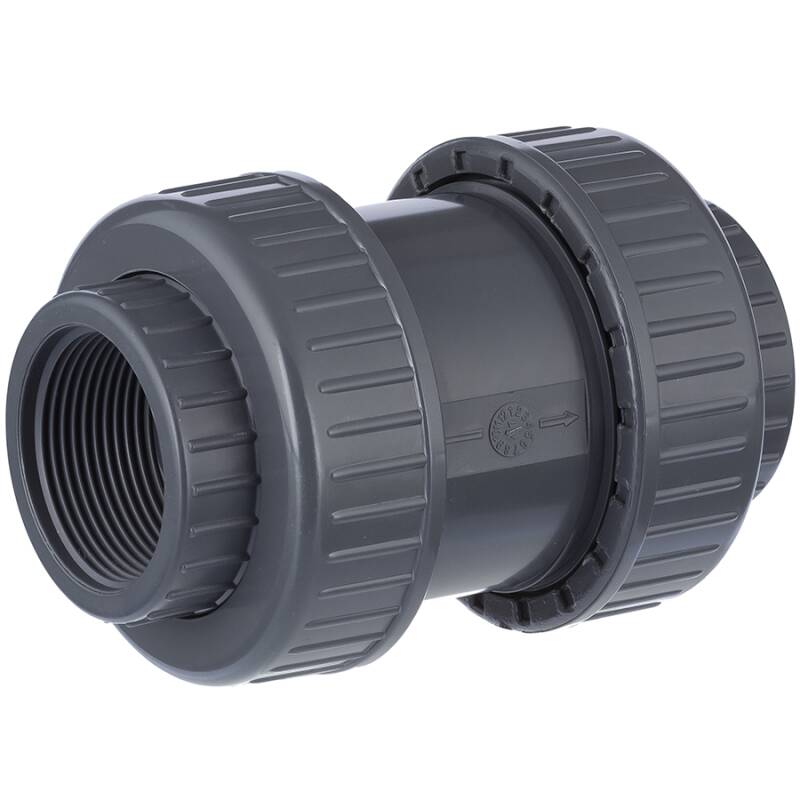

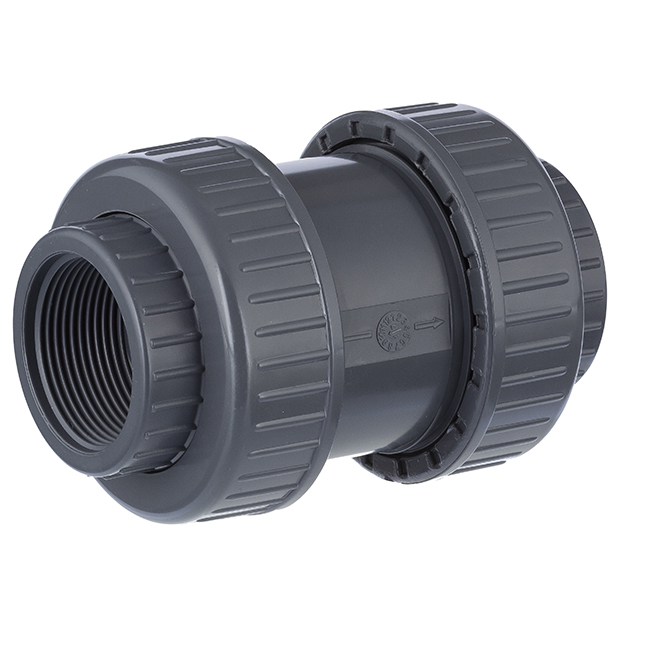

U-PVC check valve with female threads
6,79 €

including 19% VAT., plus shipping

Item number: AK0813

Item no. Variation Price Quantity
AK0813.000.032 1" 6,79 €*
AK0813.000.050 1 1/2" 13,57 €*
AK0813.000.063 2" 22,03 €*

including 19% VAT., plus shipping

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

PVC-U Rückschlagventil 2fach Überwurf 2fach Innengewinde

Anschluss:
2fach Innengewinde
Gewinde:
BSP
Rohrgewinde

Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet wird heute als British Standard Thread (BSP) auf dem europäischem Festland angewendet.

Sir Joseph Whitworth führte es 1841 als ersten genormtes Gewinde in der Welt ein.

G,
nicht selbstdichtend

Ein nicht selbstdichtendes Gewinde besteht meist durch ein paralleles Innengewinde und ein konisches Aussengewinde. Man benötigt Teflonband oder Dichtfaden für Kunststoff bzw. Teflonband, Dichtfaden oder Hanf für Metallgewinde zum Abdichten.

, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
O-Ring:
EPDM
Feder:
Edelstahl AISI 304
Farbe:
Grau
Einsatzbereich:
Pikto
Qualität Legende:
HTC-Indrustrie Qualitätslogo
Industriequalität: Druckleitungen für hochwertige Bewässerungssysteme, Marine, Chemie- und Textilindustrie sowie Vakuumleitungen.
Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.
Tipp: Verbauen Sie ein Rückschlagventil nicht direkt hinter der Pumpe, da ansonsten Verwirblungen aus der Pumpe zu Geräuschbildung im Ventil führen können. Abstand nach Pumpe mind. 5x Leitungsquerschnitt. Entfernen Sie nach Möglichkeit eingeschlossene Luft vor dem Rückschlagventil, da sich diese im Ventil sammeln kann und auch dadurch eine erhöhte Geräuschentwicklung sowie eine Verwirbelung des Volumenstroms entsteht.
Rückschlagventil Transparent 2fach Überwurf Klebemuffe

orange dot Druckverlustkurve

PVC-U Rückschlagventil Druckverlustkurve


Sicherer Verschluß horizontal und vertikal


Durch die Federunterstützung verschließt der Konus in horizontaler und vertikaler Stellung sicher. Das Design der seitlichen Führung erlaub einen reibungslosen Betrieb mit wenig Leistungsverlust bei äußerst geringem Schließdruck. Hierdurch kann das Rückschlagventil ebenso unter "low pressure" Bedingungen hervorragend eingesetzt werden.
AKC962 Detail Schließkonus

orange dot Ersatzteile Rückschlagventil HTC Serie AK0813
