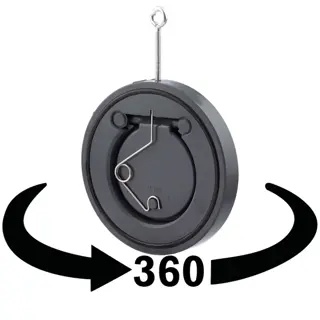

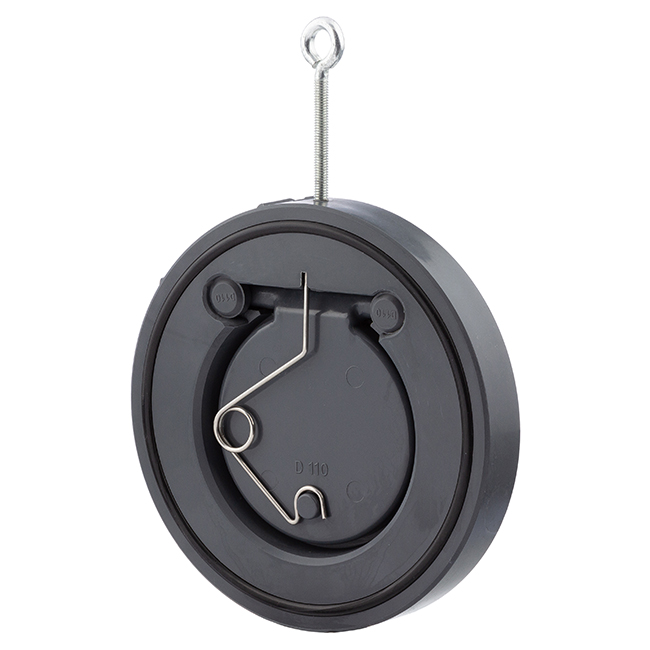

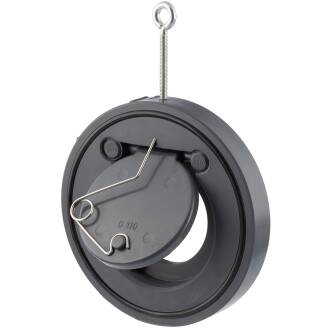

U-PVC check valve with spring

SKU: AK0710
Auswahl Steuerzone / Lieferland
from
31,59 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification."
How to measure a threaded fitting
  • Available immediately
Variants

Item no.
Variation
A
B
C
Rohr | Flansch
Price
Quantity
AK0710.000.063
63mm
108,5
19,5
31
63
31,59 €*
pc.:
AK0710.000.075
75mm
129,5
20
39,5
75
32,15 €*
pc.:
AK0710.000.090
90mm
144
20,5
53
90
35,66 €*
pc.:
AK0710.000.110
110mm
163
24
69
110
43,23 €*
pc.:
AK0969.000.125
125mm
170
24
82
125
60,46 €*
pc.:
AK0710.000.160
160mm
218
25,5
110
160
68,59 €*
pc.:
AK0969.000.200
200mm
248
27
138
200
88,05 €*
pc.:
AK0969.000.250
250mm
337
40
170
250
108,25 €*
pc.:
AK0969.000.280
280mm
330
40
189
280
123,41 €*
pc.:
AK0969.000.315
315mm
380
50
226
315
177,52 €*
pc.:

incl. 19% VAT , plus shipping costs

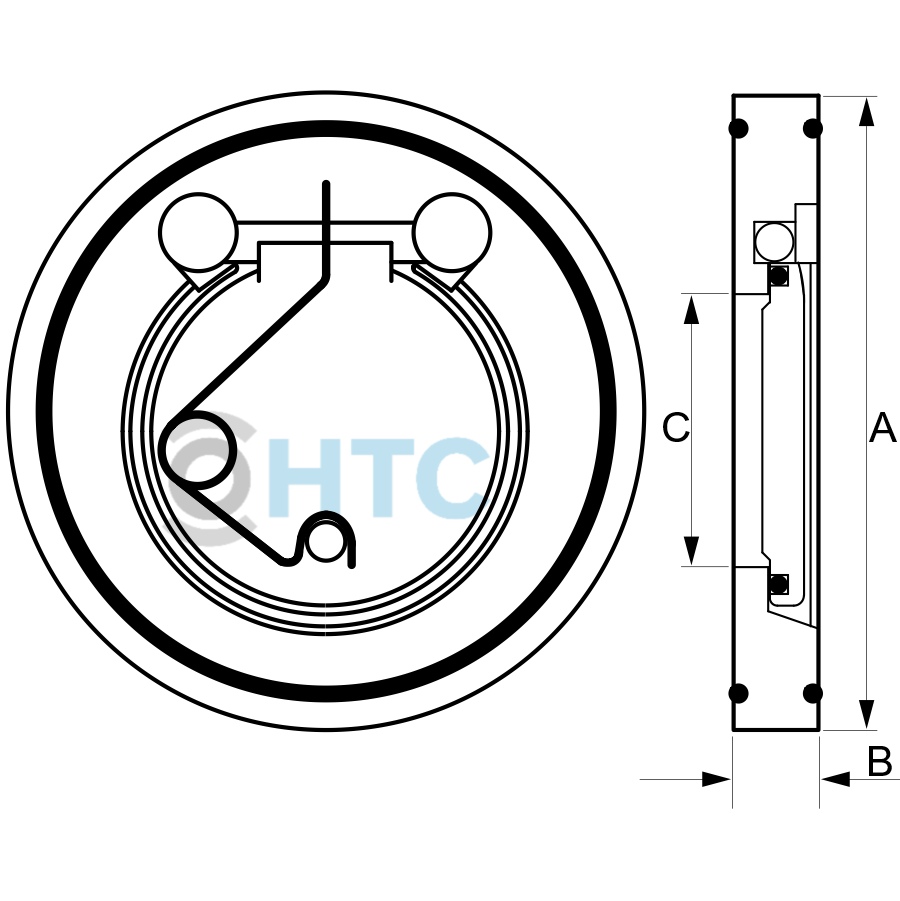

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

PVC-U Rückschlagklappe mit Feder

Anschluss:
zwischen Flanschbuchsen zu montieren
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Dichtung:
EPDM
Feder:
Edelstahl AISI 304
Farbe:
Grau
Einsatzbereich:
Pikto
Qualität Legende:
HTC-Indrustrie Qualitätslogo
Industriequalität: Druckleitungen für hochwertige Bewässerungssysteme, Marine, Chemie- und Textilindustrie sowie Vakuumleitungen.
Hinweis: Rückschlagklappe mit Feder, zwischen Flanschbuchsen zu montieren. Die Rückschlagklappe mit Feder kann vertikal und horizontal (Durchfluss von unten nach oben) montiert werden, da die Klappe durch den Federdruck geschlossen wird. Eine Rückschlagklappe mit Feder ist für Flüssigkeiten mit Fasern oder anderen Feststoffen verwendbar, aber nicht für Flüssigkeiten (z.B. Salzwasser), welche Stahl korroidieren lassen..
Wichtig: Der minimale Abstand zur Pumpe sollte das 5fache des Rohrdurchmessers nicht unterschreiten (z.B. Rohr Ø 110mm = mind. Abstand zur Pumpe 550mm). Keine Installation direkt vor Winkeln, Bögen oder Abzweige.
Hinweis: Die Rückschlagklappe stellt das beste Prinzip des Durchflussstopps dar.
Die Limitierung liegt darin, dass der Klappenmechanismus mit im Durchflussbereich verbaut ist und dadurch der freie Durchfluß (C) stark beeinträchtigt wird. Dies kann umgangen werden, indem eine größere Variante gewählt und in den Flanschen, welche dann ebenso größer gewählt werden müssen, jeweils eine kurze Strecke mit dem größeren Rohrdurchmesser gearbeitet wird.
Bitte beachten: wenn in die größeren Bundbuchsen Reduzierungen direkt eingeklebt werden, wird die Klappe daran anstoßen und der angedachte positive Effekt eines größeren Öffnunsgwinkel ist nicht gegeben.
DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Rückschlagklappe Druckverlust
DOWNLOADPVC-U technische Charakteristik
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
