Variants

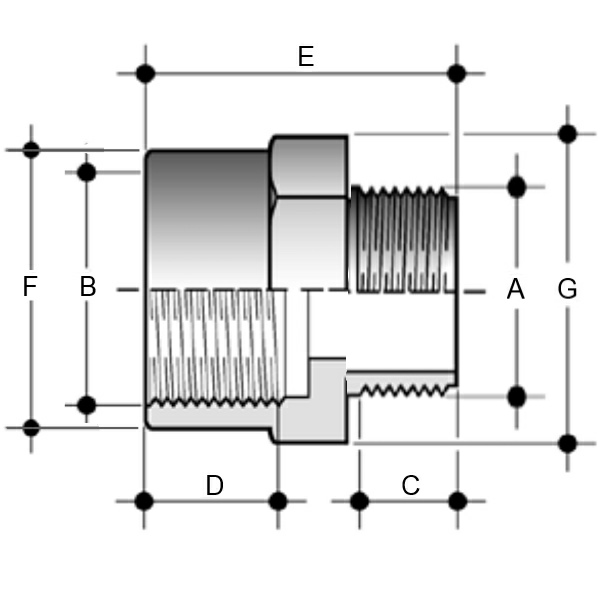

Item no.
Variation
A
B
C
D
F
L
SW
Price
Quantity
AF0209.016.016
3/8"
3/8" (16,66mm)
3/8" (16,66mm)
12
14
20
34
22
1,43 €*
pc:
AF0209.020.020
1/2"
1/2" (20,96mm)
1/2" (20,96mm)
15
22
25
42
27
1,58 €*
pc:
AF0209.025.025
3/4"
3/4" (26,44mm)
3/4" (26,44mm)
17
19
32
48
34
1,67 €*
pc:
AF0209.032.032
1"
1" (33,25mm)
1" (33,25mm)
20
23
40
57
42
1,94 €*
pc:
AF0209.040.040
1 1/4"
1 1/4" (41,91mm)
1 1/4" (41,91mm)
21
27
50
62
50
2,06 €*
pc:
AF0209.050.050
1 1/2"
1 1/2" (47,80mm)
1 1/2" (47,80mm)
28
41
63
76
64
2,92 €*
pc:
AF0209.063.063
2"
2" (59,61mm)
2" (59,61mm)
26
49
75
83
80
4,32 €*
pc:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

PVC-U Muffennippel, Aussen- x Innengewinde

Anschluss:
Aussen- x Innengewinde
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C, Medium Wasser
Material:
PVC-U
Farbe:
Grau
Einsatzbereich:


Sicherung Gewindeverbindung

nachträgliche Sicherung einer Gewindeverbindung


Sichern Sie nachträglich ihre Gewindeverbindung durch eine Schlauchschelle um eine Beschädigung oder Aufplatzen der Gewindemuffe bei seitl. Zug oder Druck zu verhindern.

DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

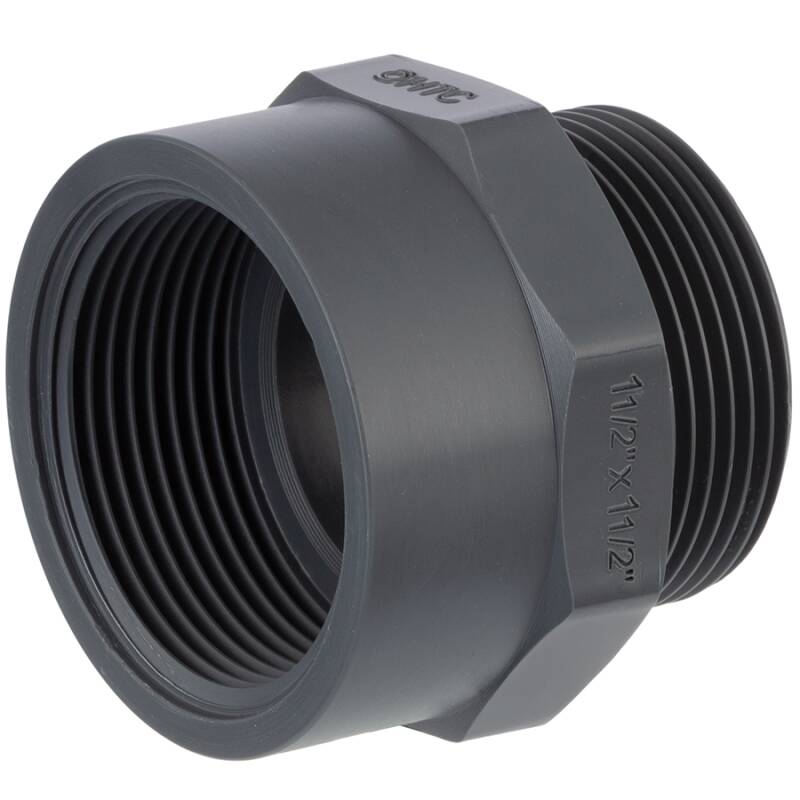

PVC-U Muffennippel Innengewinde x Aussengewinde

Der Muffennippel ohne Reduzierung ermöglich einfach und schnell den Wechsel von Aussengewinde auf Innengewinde oder von Innengewinde auf Aussengewinde. Ausgestattet mit dem gängigen Gewindetyp der Sanitärbranche, dem BSP G Gewinde (Whitworth-Rohrgewinde) ist dieser Gewindetyp einfach und schnell mit Teflonband o.ä. abzudichten.

das Kreuz mit dem Zoll - oder warum 1" eben keine 25,4mm sind

Teflonband, Dichtfaden, Hanf und Dichtpaste: Gewindedichtmaterial

Verwenden Sie kein quellendes Dichtmaterial: abdichten und verbinden von Kunsstoffgewinden
