Variants

Item no.
Variation
df
dm
H
K
L1
Lf
Lm
R
Price
Quantity
AF0301.016.012
16/10 x 1/4"
10
16
33
24
12
12
14
1/4" (13,16mm)
1,79 €*
pc.:
AF0301.016.016
16/12 x 3/8"
12
16
35
27
12
12
14
3/8" (16,66mm)
2,21 €*
pc.:
AF0301.020.012
20/16 x 1/4"
16
20
37
32
12
14
16
1/4" (13,16mm)
1,46 €*
pc.:
AF0301.020.016
20/16 x 3/8"
16
20
39
32
14
14
16
3/8" (16,66mm)
1,55 €*
pc.:
AF0301.020.020
20/16 x 1/2"
16
20
41
30
19
15
16
1/2" (20,96mm)
1,07 €*
pc.:
AF0301.020.025
20/16 x 3/4"
16
20
44
32
19
14
16
3/4" (26,44mm)
1,46 €*
pc.:
AF0301.025.020
25/20 x 1/2"
20
25
46
32
18
16
19
1/2" (20,96mm)
0,93 €*
pc.:
AF0301.025.025
25/20 x 3/4"
20
25
47
32
19
16
19
3/4" (26,44mm)
0,93 €*
pc.:
AF0301.025.032
25/20 x 1"
20
25
50
36
22
16
19
1" (33,25mm)
0,93 €*
pc.:
AF0301.032.020
32/25 x 1/2"
25
32
49
36
18
19
22
1/2" (20,96mm)
1,23 €*
pc.:
AF0301.032.025
32/25 x 3/4"
25
32
50
36
19
19
22
3/4" (26,44mm)
1,14 €*
pc.:
AF0301.032.032
32/25 x 1"
25
32
53
46
22
19
22
1" (33,25mm)
1,39 €*
pc.:
AF0301.032.040
32/25 x 1 1/4"
25
32
56
46
25
19
22
1 1/4" (41,91mm)
1,57 €*
pc.:
AF0301.040.025
40/32 x 3/4"
32
40
51
41
14
22,5
26
3/4" (26,44mm)
1,73 €*
pc:
AF0301.040.032
40/32 x 1"
32
40
57
46
22
22
26
1" (33,25mm)
1,73 €*
pc.:
AF0301.040.040
40/32 x 1 1/4"
32
40
60
55
25
22
26
1 1/4" (41,91mm)
1,84 €*
pc.:
AF0301.040.050
40/32 x 1 1/2"
32
40
60
55
25
22
26
1 1/2" (47,80mm)
2,49 €*
pc.:
AF0301.050.040
50/40 x 1 1/4"
40
50
65
55
25
26
31
1 1/4" (41,91mm)
3,15 €*
pc.:
AF0301.050.050
50/40 x 1 1/2"
40
50
65
65
25
26
31
1 1/2" (47,80mm)
3,15 €*
pc.:
AF0301.050.063
50/40 x 2"
40
50
69
65
29
26
31
2" (59,61mm)
3,15 €*
pc.:
AF0301.063.050
63/50 x 1 1/2"
50
63
72
65
25
31
38
1 1/2" (47,80mm)
4,34 €*
pc.:
AF0301.063.063
63/50 x 2"
50
63
76
65
29
31
38
2" (59,61mm)
4,34 €*
pc.:
AF0301.063.075
63/50 x 2 1/2"
50
63
81
78
34
31
38
2 1/2" (75,18mm)
5,34 €*
pc.:
AF0301.075.063
75/63 x 2"
63
75
82
78
29
38
44
2" (59,61mm)
3,00 €*
pc.:
AF0301.075.075
75/63 x 2 1/2"
63
75
87
78
34
38
44
2 1/2" (75,18mm)
3,59 €*
pc.:
AF0301.075.090
75/63 x 3"
63
75
96
108
37
38
44
3" (87,88mm)
8,40 €*
pc.:
AF0301.090.075
90/75 x 2 1/2"
75
90
92
90
33
44
51
2 1/2" (75,18mm)
4,74 €*
pc.:
AF0301.090.090
90/75 x 3"
75
90
98
108
36
44
51
3" (87,88mm)
12,85 €*
pc.:
AF0301.090.110
90/75 x 4"
75
90
124
135
42
44
51
4" (113,03mm)
10,47 €*
pc.:
AF0301.110.090
110/90 x 3"
90
110
114,5
121
43
52
61
3" (87,88mm)
21,97 €*
pc.:
AF0301.110.110
110/90 x 4"
90
110
116
135
42
51
61
4" (113,03mm)
21,97 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

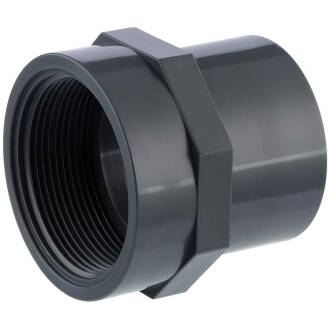

PVC-U Übergangsmuffe, Klebemuffe/-stutzen x Innengewinde

Anschluss:
Klebemuffe/-stutzen x Innengewinde
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau
Einsatzbereich:
Pikto
Qualität Legende:
HTC-Indrustrie Qualitätslogo
Industriequalität: Druckleitungen für hochwertige Bewässerungssysteme, Marine, Chemie- und Textilindustrie.
PVC-U Übergangsmuffe Detail 1

PVC-U Übergangsmuffe in der Muffe


Die PVC-U Übergangsmuffe besitzt zwei Klebenutzmaße neben dem gegenüberliegendem Innengewinde. Das äußere Maß (das größere Maß) gibt die Dimension des Stutzen an. So kann die PVC-U Übergangsmuffe in eine passende Klebemuffe eingeklebt werden, um so diesen Fitting mit einem Innengewinde zu versehen.
PVC-U Übergangsmuffe Detail 1

PVC-U Übergangsmuffe über den Stutzen bzw. Rohr

Mit dieser Variante können PVC-U Kleberohr oder Fittings mit einem passenden Stutzenaussenmaß mit einem Innengewinde versehen werden. Der Stutzen bzw. das Rohr hat das identische Maß zum inneren Maß (Muffe) des PVC-U Übergangsmuffe.
DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

PVC-U Übergangsmuffe, Klebestutzen/-muffe x Innengewinde

Die Bezeichnung Übergangsmuffe ist der Übergang von Klebestutzen/Klebemuffe auf ein Innengewinde.

Die Klebeseite der PVC-U Übergangsmuffe kann zweifach eingesetzt werden: als Stutzen, hier wird das Aussenmaß genutzt um diesen Fitting in eine Klebemuffe einzukleben oder als Klebemuffe. Hier kann ein PVC-U Rohr oder ein Stutzen mit dementsprechendem Aussenmaß eingeklebt werden.

Der gängige Gewindetyp in der Sanitärbranche ist das BSP G Gewinde (Whitworth-Rohrgewinde). Somit sind theoretisch alle PVC-U Gewindefittings mit Gewindefittings aus anderen Materialien wie Messing, Edelstahl oder Polypropylen (PP) kompatibel.
Gewinde dieses Typs sind nicht selbstdichtend und benötigen ein geeignetes Gewindedichtmaterial wie z.B. Teflonband.

Die PVC-U Übergangsmuffe ist mit einem Sechskant ausgestattet, welcher eine einfache Verschraubung mithilfe eines Schraubenschlüssels ermöglich.

das Kreuz mit dem Zoll - oder warum 1" eben keine 25,4mm sind

Teflonband, Dichtfaden, Hanf und Dichtpaste: Gewindedichtmaterial

Verwenden Sie kein quellendes Dichtmaterial: abdichten und verbinden von Kunststoffgewinden
