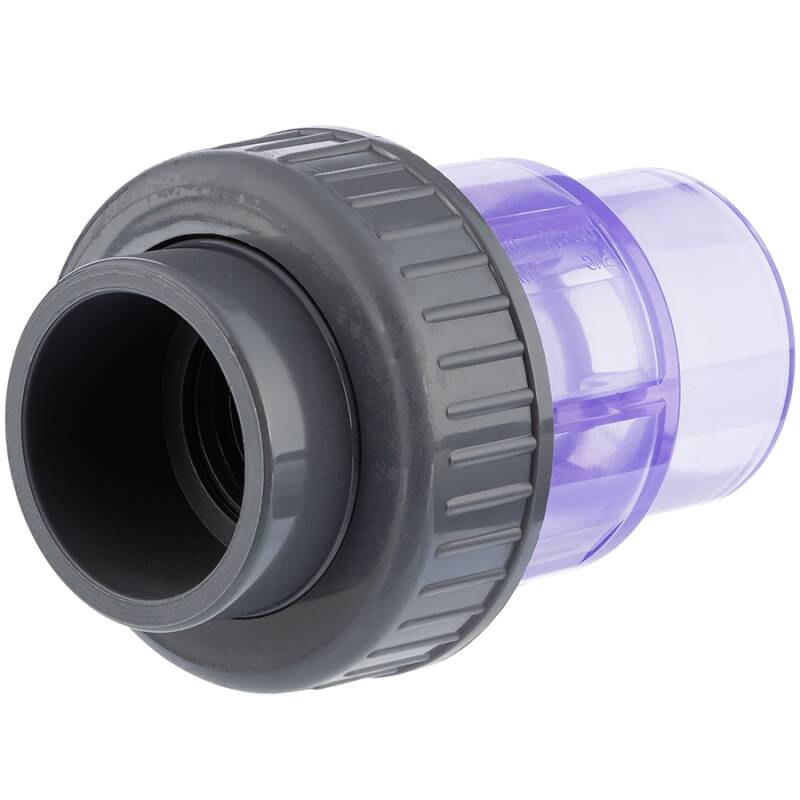

U-PVC solvent ball check valve with one nut - transparent

from
19,08 €
incl. 19% VAT , plus shipping costs
  • Available immediately
  • Available immediately
   Variants

Item no.
Variation
B
D
DN
L
L1
Price
Quantity
AK0851.000.050
50mm
94
50
38,5
134,5
32
19,08 €*
pc:
AK0851.000.063
63mm
118
63
50
161
38
30,12 €*
pc:

incl. 19% VAT , plus shipping costs

All dimensions are in millimeters, weights in grams. For photographic representations, we use an item size and studio lighting. The images, technical data, dimensions, and designs are non-binding. They do not constitute warranted properties or guarantees of quality or durability. We reserve the right to make changes at any time without notice. The usable dimensions are defined or emphasized, or are derived from the item description. Additional dimensions are provided solely for illustrative purposes. Please note this in the event of misuse.

   Description

PVC-U Rückschlagventil Kugel transparent 1fach Überwurf 2fach Klebemuffe

Anschluss:
2fach Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser, ab 75mm 10 bar bei 20°C Medium Wasser
Material:
PVC-U
O-Ring:
EPDM
Farbe:
Grau - transparenter Körper

Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.


Tipp: Verbauen Sie ein Rückschlagventil nicht direkt hinter der Pumpe oder Abzweigen, da ansonsten Verwirblungen aus der Pumpe zu erhöhten Geräuschbildung im Ventil führen können. Abstand nach Pumpe oder Abzweig mind. 5x Leitungsquerschnitt. Entfernen Sie nach Möglichkeit eingeschlossene Luft vor dem Rückschlagventil, da sich diese im Ventil sammeln kann und auch dadurch eine erhöhte Geräuschentwicklung sowie eine Verwirbelung des Volumenstroms entsteht.


Wichtig: Ausschließlich senkrechter, fester Verbau mit Zulauf von unten. Sand o.ä. im Wasser kann die Oberfläche der Kugel beschädigen.


Rückschlagventil 2fach Überwurf Klebemuffe

Edelstahlfeder vs. Kugel

Die Edelstahlfeder Vorteile:

  • sicherer Verschluß in jeder Lage und Position
  • preiswert und lange Haltbarkeit

Die Kugel Vorteile:

  • geringer Öffnungsdruck
  • beständig gegen Salzwasser, Säuren und Öle

Die Edelstahlfeder Nachteile:

  • nicht beständig gegen Salze und Medien welche Edelstahl angreifen
  • Haare und lange Fasern können sich in der Feder verfangen

Die Kugel Nachteile:

  • ausschließlich senkrechter, fester Verbau mit Zulauf von unten
  • Sand o.ä. im Wasser kann die Oberfläche der Kugel beschädigen

Ersatzteile Rückschlagventil HTC Serie AK0851

DOWNLOADRoHS Bestätigung HTC

DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
Mehr lesenWohin mit dem Rückschlagventil?
