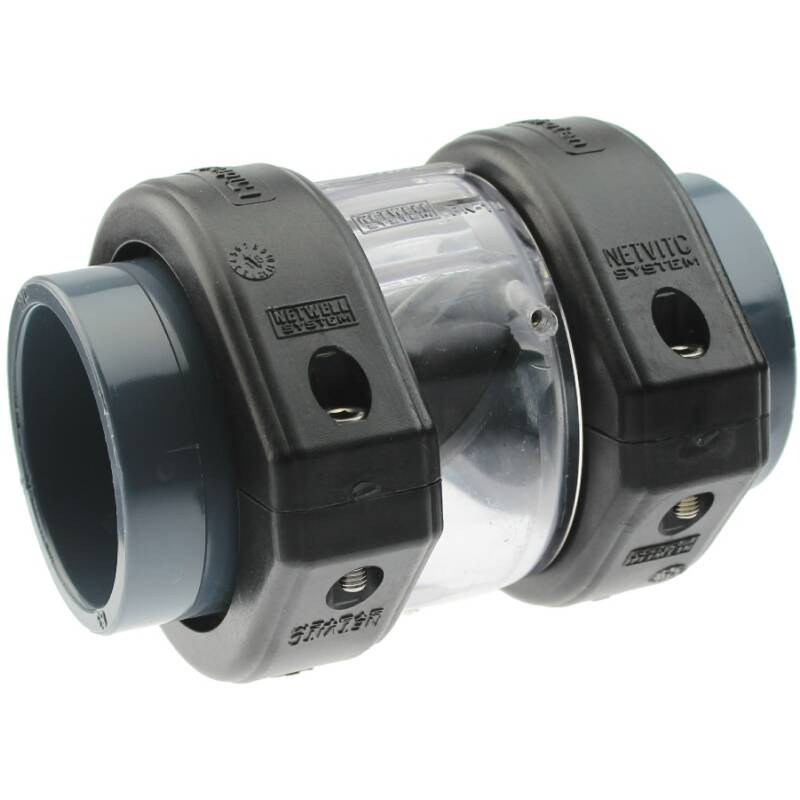

U-PVC solvent check valve trasparent NETVITC SYSTEM

Item number: AK0330

42,28 €

including 19% VAT., plus shipping

Item no. Variation Price Quantity
AK0330.000.040 40mm 42,28 €*
AK0330.000.050 50mm 46,43 €*
AK0330.000.063 63mm 54,76 €*
AK0330.000.075 75mm 66,20 €*
AK0330.000.090 90mm 157,71 €*
AK0330.000.110 110mm 176,31 €*
AK337 125mm 212,05 €*
#custom.onApplication#
AK338 160mm 432,60 €*
#custom.onApplication#
AK339 200mm 525,69 €*
#custom.onApplication#

including 19% VAT., plus shipping

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

PVC-U Rückschlagventil mit transparentem Körper, NETVITC SYSTEMTM,
2fach Klebemuffe

PVC-U Rückschlagventil mit transparentem Körper für Industrie, Poolbau, Bewässerung und Wasserversorgung.

Das lineare Rückschlagventil mit transparentem Körper bietet eine einzigartige Klappenlösung mit Feder in der Installation, vermeidet unerwünschte Gegenströme und bietet einen hervorragenden Schutz gegen einen Wasserhammer, und dies alles mit einem minimalen Druckverlust sowie Einsatz bis max.
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
10 bar bei 20°C.
Die federbelastete Klappe öffnet sich bereits bei 0,005 bar (Wassersäule 5cm). Die vollständige Öffnung der Klappe ist abhängig vom Volumenstrom und der Leistung (kW) der Pumpe.
Anschluss:
2fach Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (
PN
):
10 bar
Material:
PVC-U
Verschluss Dichtung:
EPDM
Farbe:
Körper: transparent, Anschlussmuffen: Grau, NETVITC SYSTEMTM: Schwarz
Verbau:
stehend und liegend verbaubar, Durchflußrichtung beachten
Hinweis:
Feder und Klappenhalterung aus Edelstahl - kein Einsatz bei korrodierenden Flüssigkeiten!
Einsatzbereich:
PP Rückschlagklappe Hidroten Klappe Detail

Die Rückschlagklappe im Schnittbild

Die federbelastete Klappe öffnet sich bereits ab 0,005 bar (Wassersäule 5cm). Die vollständige Öffnung der Klappe ist abhängig vom Volumenstrom.
PP Rückschlagklappe Hidroten Klappe Netvitc

NETVITC SYSTEMTM

QR Code scannen und bequem das Montage- und Funktionsvideo auf dem Smartphone checken.

DOWNLOAD Energieverlustkurve
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
