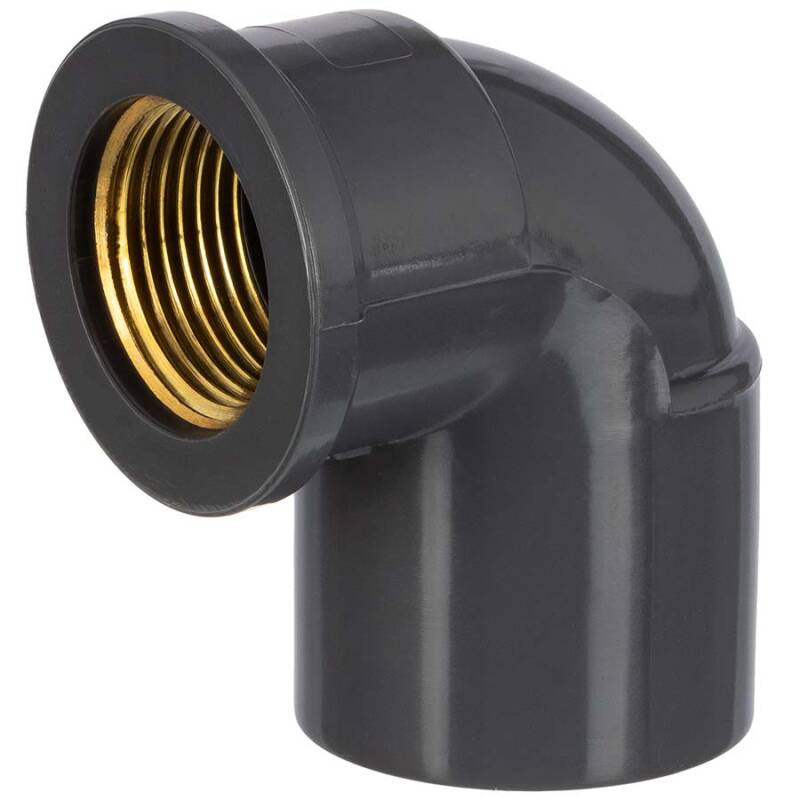

U-PVC solvent elbow 90° x brass female thread
U-PVC solvent elbow 90° x brass female thread
U-PVC solvent elbow 90° x brass female thread
U-PVC solvent elbow 90° x brass female thread
U-PVC solvent elbow 90° x brass female thread
1,79 €

including 19% VAT., plus shipping

Item number: AF0413

How to measure a threaded fitting
Item no. Variation Price Quantity
AF0413.020.020 20mm x 1/2" 1,79 €*
AF0413.025.020 25mm x 1/2" 2,32 €*
AF0413.025.025 25mm x 3/4" 2,62 €*
AF0413.032.020 32mm x 1/2" 2,44 €*
AF0413.032.025 32mm x 3/4" 2,80 €*
AF0413.032.032 32mm x 1" 3,93 €*

including 19% VAT., plus shipping

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

PVC-U Winkel 90° Klebemuffe x Innengewinde Messingeinsatz

Anschluss:
Klebemuffe x Innengewinde Messingeinsatz
Gewinde:
BSP
Rohrgewinde

Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet wird heute als British Standard Thread (BSP) auf dem europäischem Festland angewendet.

Sir Joseph Whitworth führte es 1841 als ersten genormtes Gewinde in der Welt ein.
G,
nicht selbstdichtend

Ein nicht selbstdichtendes Gewinde besteht meist durch ein paralleles Innengewinde und ein konisches Aussengewinde. Man benötigt Teflonband oder Dichtfaden für Kunststoff bzw. Teflonband, Dichtfaden oder Hanf für Metallgewinde zum Abdichten.
, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. 16 bar bei 20°C
Material:
PVC-U
Farbe:
Grau
Gewindemuffe

Innengewinde Messingeinsatz

PVC-U Winkel 90°, einseitig mit eingegossenem Messinggewinde. Das Metallgewinde ermöglicht den Übergang auf eine Rohrleitung aus Metall bzw. den Anschluss einer Armatur mit Metallgewinde (z.B. Wasserhahn).

technischer Hinweis:
keine Abdichtung mit Hanf o.ä. quellenden Dichtmitteln - die Dehnung des Messingrings kann eine Beschädigung des PVC-U Fittings verursachen!

DOWNLOADRoHS Bestätigung HTC
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOADabdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

PVC-U Winkel 90°, Klebemuffe x Innengewinde Messingeinlage

Der PVC-U Winkel 90 Grad mit Klebemuffe und Innengewinde Messingeinlage ist ideal als Abschlussstück am Ende einer Leitung mit nach vorne gerichtetem Gewinde zum Anbau eines z.B. Messing Wasserhahns oder Messing Kugelhahns. Hier finden Sie alles zum kleben von PVC-U Fittings und Rohren
Das Gewinde mit Messingeinlage ist ein Zollgewinde und ist kompatibel zu anderen Gewindefittings mit einem BSP
Whitworth
Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet, wird auf dem europäischen Festland als British Standard Thread (BSP) bezeichnet.
-Gewinde - das Kreuz mit dem Zoll - oder warum 1" eben keine 25,4mm sind
Metallgewinde können ebenso wie Kunststofffittings mit PTFE (Teflon)-Gewindedichtband oder Gewinde Dichtfaden abgedichtet werden - bei diesen Fitting empfehlen wir dies nicht! Die Messingeinlage wird sich bei Einsatz von quellenden Dichtmaterial ausdehnen und kann dadurch eventuell den umschließenden PVC-U Fitting beschädigen. Verwenden Sie zum Abdichten ausschließlich Teflonband o.ä.
Teflonband, Dichtfaden, Hanf und Dichtpaste: Gewindedichtmaterial
