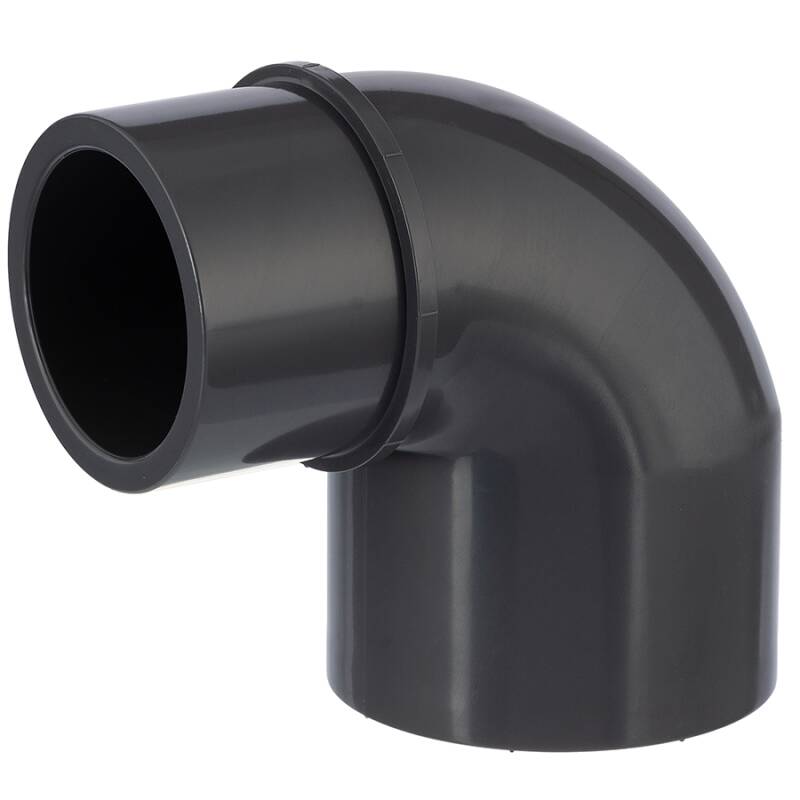

U-PVC solvent reducing elbow 90° f/m

SKU: AF0405
Auswahl Steuerzone / Lieferland
from
1,07 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF
How to measure a threaded fitting
  • Available immediately
   Variants

Item no.
Variation
D
D1
d
d1
H
L
L1
L2
L3
L4
Price
Quantity
AF0405.020.016
20/25 x 20/16mm
20
25
16
20
44
51,5
16,5
19
14
16
1,07 €*
pc.:
AF0405.025.020
25/32 x 25/20mm
25
32
20
25
52,5
61,5
19
22,5
16
19
1,13 €*
pc.:
AF0405.032.025
32/40 x 32/25mm
32
40
25
32
64
73
23
26
19
22,5
1,27 €*
pc.:
AF0405.040.032
40 x 40/32mm
40
50
32
40
77,5
86
28
32
22,5
26,5
1,49 €*
pc.:
AF0405.050.040
50 x 50/40mm
50
40
50
84
104
---
1,69 €*
pc.:
AF0405.050.063
50 x 63/50mm
50
50
63
88
108
---
3,36 €*
pc.:
AF0405.063.050
63 x 63/50mm
63
50
63
103
124
---
3,14 €*
pc.:
AF0405.075.063
75 x 75/63mm
75
89
63
75
124
139
44
---
37,5
44
6,70 €*
pc.:
AF0405.110.090
110 x 110/90mm
110
90
110
180
196
---
19,49 €*
pc.:

incl. 19% VAT , plus shipping costs

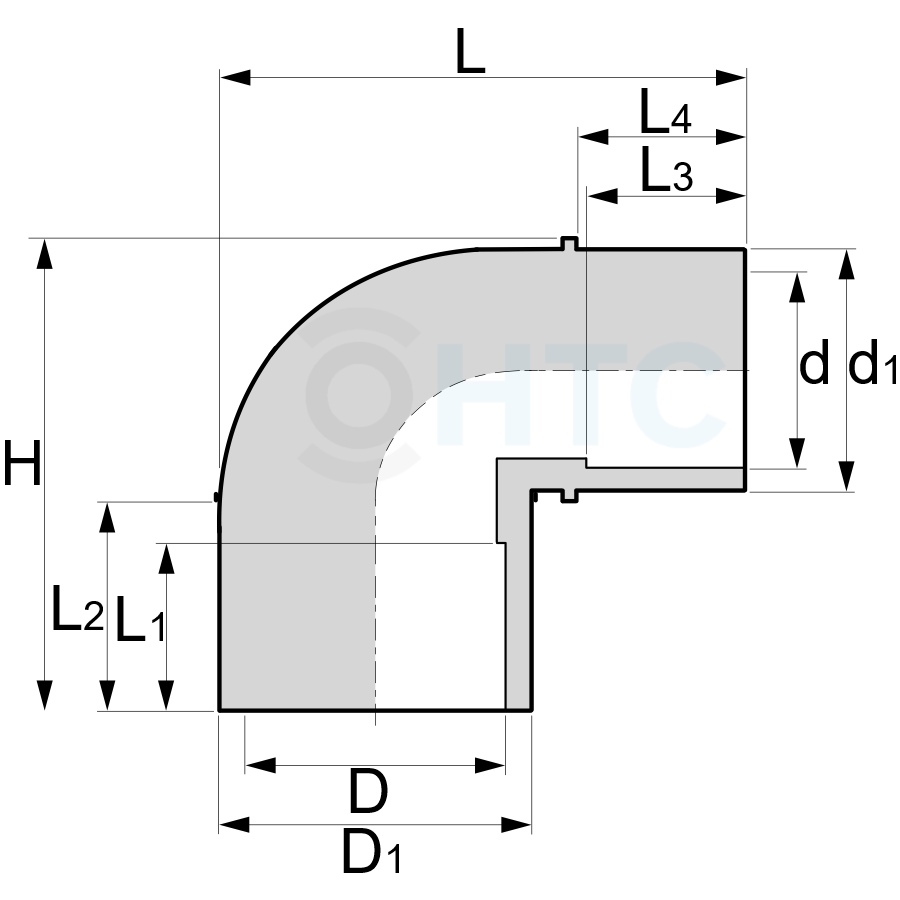

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

   Description

PVC-U Reduzierwinkel 90° Klebemuffe x Klebestutzen/-muffe

Anschluss:
Klebemuffe x Klebestutzen /-muffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C
Material:
PVC-U
Farbe:
Grau

Der Übergangsnippel von HTC Logo zeigt seine Stärken und sein Alleinstellungsmerkmal im Detail

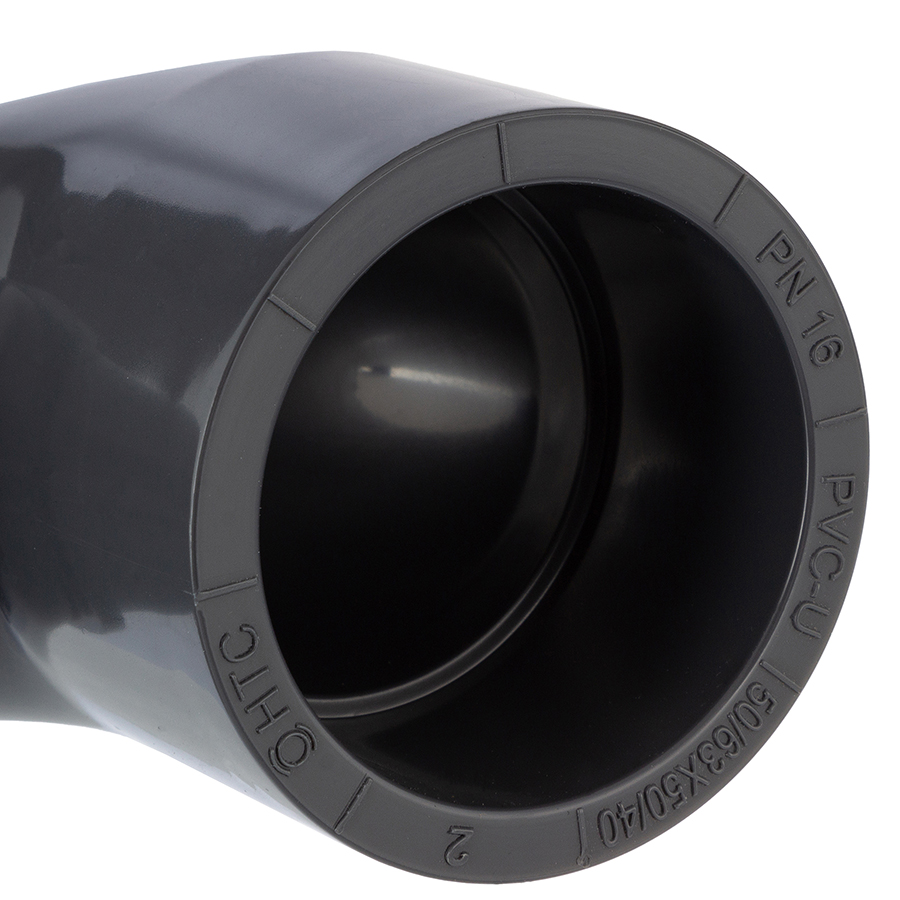

Reduzierwinkel 90° Detail 1

Die zusätzlichen Features


  • Werkzeugbau der Spitzenklasse
    • Vier Nutzmaße für maximale Flexibilität
    • Winkelseite mit nutzbarem Stutzen- und Muffenmaß
    • Reduzierseite ebenso mit nutzbarem Stutzen- und Muffenmaß
  • 45° Markierung für einfache Ausrichtung

  • Reduzierungseite mit Muffenanschlag

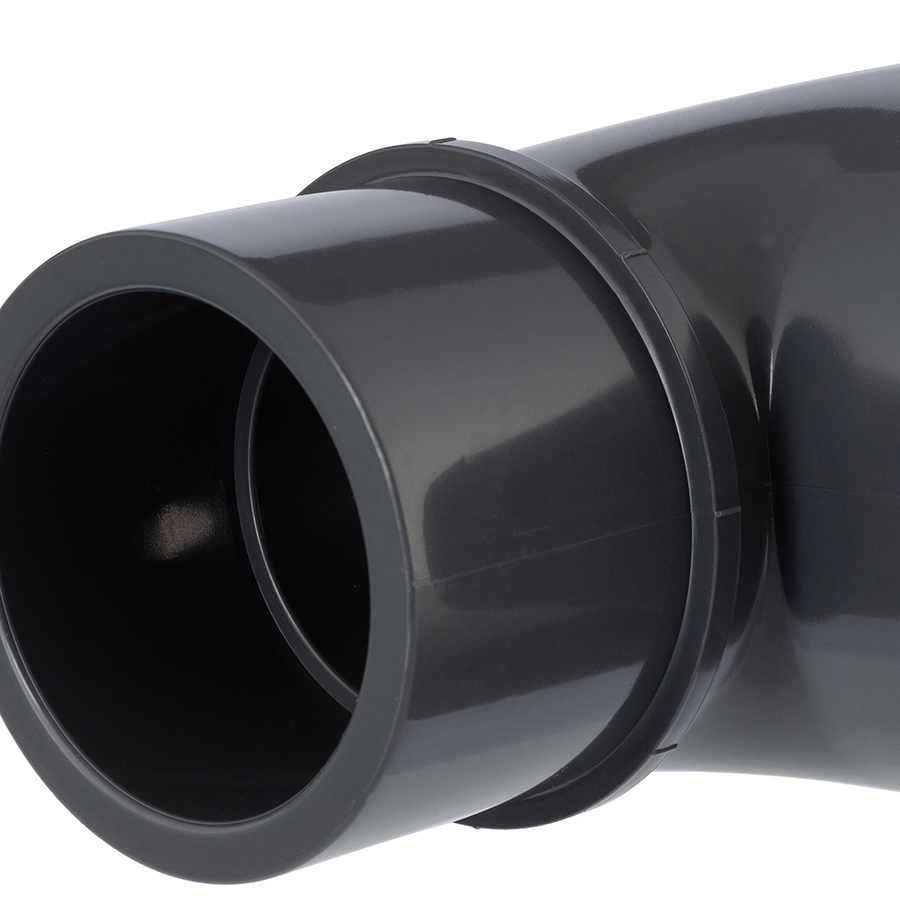

Reduzierwinkel 90° Detail 2

Ob der Reduzierwinkel 90° bereits aus unserem Produktionsprogramm ist und damit alle Features aufweist, zeigt Ihnen das Produktbild sowie das HTC Logo Logo.

DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
