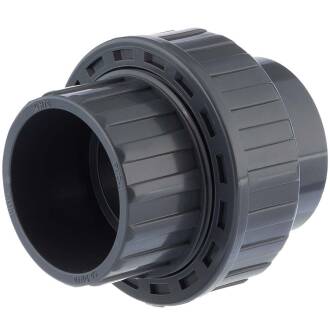

U-PVC solvent union, with FPM gasket

SKU: AF0615
Auswahl Steuerzone / Lieferland
from
4,37 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF
How to measure a threaded fitting
  • Available immediately
   Variants

Item no.
Variation
A
B
D
DN
F
G
Price
Quantity
AF0615.032.020
20 x 20mm
45
41
20
15
16
1" (33,25mm)
4,37 €*
pc:
AF0615.040.025
25 x 25mm
51
52
25
20
19
1 1/4" (41,91mm)
4,89 €*
pc:
AF0615.050.032
32 x 32mm
57
60
32
25
21
1 1/2" (47,81mm)
5,57 €*
pc:
AF0615.063.040
40 x 40mm
75
72
40
32
26
2" (59,61mm)
6,82 €*
pc:
AF0615.068.050
50 x 50mm
82
80
50
40
31
2 1/4" (65,27mm)
8,04 €*
AF0615.081.063
63 x 63mm
93
98
63
50
38
2 3/4" (81,53mm)
9,39 €*
AF0615.100.075
75 x 75mm
102
119
75
65
43
3 1/2" (100,33mm)
17,26 €*
pc:
AF0615.113.090
90 x 90mm
121
136
90
80
51
4" (113,03mm)
23,90 €*
pc:
AF0615.138.110
110 x 110mm
145
160
110
100
61
5" (138,43mm)
44,24 €*
pc:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

   Description

PVC-U Verschraubung, 2fach Klebemuffe FPM (Viton) O-Ring

Anschluss:
2fach Klebemuffe incl. innenliegend O-Ring
Material:
PVC-U
O-Ring:
FPM (Viton), Farbe Braun
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C, ab 75mm max. 10 bar Medium Wasser
Farbe:
Grau
Dichtung O-Ring:
FPM (Viton), Farbe Braun

Ersatzteile Verschraubung AF0615

AF0600.SKM Basisteil Subject für Verschraubung

Ersatzteil Basisteil
AF0600.COA Überwurfmutter für Verschraubung

Ersatzteil Überwurfmutter
AF0600.EKM Einlegeteil Klebemuffe für Verschraubung

Einlegeteil Klebemuffe
AF0600.NBR O-Ring NBR für Verschraubung

O-Ring NBR
AF0600.EPDM O-Ring NBR für Verschraubung

O-Ring EPDM
AF0600.FPM O-Ring FPM für Verschraubung

O-Ring FPM (Viton)
Deckel für Verschraubung Gewinde

Verschlusskappe
DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
