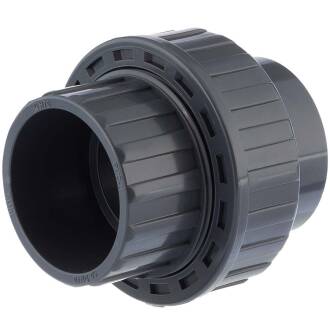

U-PVC solvent union

SKU: AF0601.000.016
Auswahl Steuerzone / Lieferland
Choose the variation
1,49 €
incl. 19% VAT , plus shipping costs
  • Available immediately
  • Delivery time: 2 - 4 Workdays  (DE - int. shipments may differ)
View item details in PDF The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification."
How to measure a threaded fitting
pc
  • Available immediately
  • Delivery time: 2 - 4 Workdays  (DE - int. shipments may differ)
All measurements in millimetres, weights in grams. For the photographic representation, we use an item size both studio light. The illustrations, technical data, dimensions and designs are non-binding. We reserve the right to make changes at any time without notice. The useful dimensions are defined or shown reinforced or result from the article designation. Other dimensions are for illustrative purposes only. Please note this in case of misuse.
Main item including dimensions

Description

PVC-U Verschraubung, 2fach Klebemuffe

Anschluss:
2fach Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser, max. 10 bar ab 75mm
Dichtung O-Ring:
NBR
Material:
PVC-U
Farbe:
Grau
Einsatzbereich:
Pikto

Wichtig: Das Gewinde der Überwurfmutter - außer es liegt ein Maß unter G vor - ist nicht mit anderen Gewindefittings kombinierbar und ausschließlich für diese Verschraubung vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.


DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

PVC-U Verschraubung, 2fach Klebemuffe

Die PVC-U Verschraubung Kupplung mit beidseitiger Klebemuffe ist die meistverwendete Verschraubungsvariante. Die PVC-U Rohrkupplung ist wie eine Klebemuffe, welche mittig trennbar ist, zu sehen. Der Vorteil liegt auf der Hand: die Rohrverbindung ist fest und sicher verbunden, ist aber dennoch einfach durch Lösen der Überwurfmutter zu trennen. Diese PVC-U Verschraubung 2fach Klebemuffe finden Sie in unserem Onlinefachhandel PVC-Welt.de zu einem besonders günstigen Preis bei gewohnt guter Qualität. Der maximale Arbeitsdruck liegt bei PN 16 bar bei 20°C Medium Wasser. Ab der Größe 75mm liegt die max. Arbeitsbelastung bei PN 10 bar bei 20°C Medium Wasser. Der innenliegende, teilversenkte O-Ring aus NBR dichtet die Verschraubung sicher ab.

Sie suchen eine PVC-U Verschraubung 2fach Klebemuffe für Ihr Rohrleitungssystem z.B. Teichbau, Poolbau, Auqarienbau, dann ist unsere PVC-U Verschraubung ideal!

Die Produkteigenschaften:

  • beidseitige Klebemuffe
  • 3teiliger Artikel: Körper mit Klebemuffe, Überwurfmutter, Einlegeteil Klebemuffe
  • O-Ringe NBR 70 shore
  • Arbeitsdruck 16 bar (240 psi) bei 20°C (16mm - 75mm, PN10 bar ab 90mm)
  • max. Betriebstemperatur 0°C bis +45°C (kurzzeitig bis 60°C)
  • Beständnigkeit gegenüber viele Laugen und Säuren, Chlor, Ozon und Salzwasser
