Variants

Product picture
Item no.
Variation
B
DN
G
H
H1
Price
Quantity

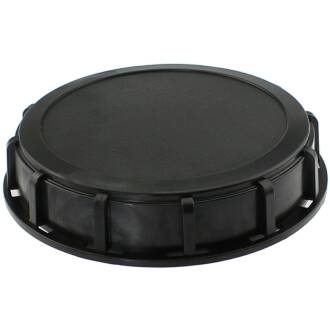

Upper cap for IBC container
IB0005.000.150
S165*7 | DN150
187
DN 150 | ~ 163mm
---
38
---
6,38 €*
pc.:
Upper cap for IBC container
IB0005.VEN.150
S165*7 | DN 150 incl. Entlüftungsventil
187
DN 150 | ~ 163mm
2" (59,61mm)
36
45
8,21 €*
pc.:
Upper cap for IBC container
IB0005.263.150
S165*7 | DN150 2fach G2" Gewinde
187
DN 150 | ~ 163mm
2fach 2" (59,61mm)
38
48
9,10 €*
pc.:
Upper cap for IBC container
IB0005.000.225
S245*6 | DN225
265
DN 225 | ~ 242mm
---
41
---
13,29 €*
pc.:
Upper cap for IBC container
IB0005.VEN.225
S245*6 | DN 225 mit Entlüftungsventil
271
DN 225 | ~ 242mm
2" (59,61mm)
38
48
15,83 €*
pc.:
Upper cap for IBC container
IB0005.063.225
S245*6 | DN225 1fach Tri-Sure S56*4 Gewinde
265
DN 225 | ~ 242mm
TriSure S56*4
37
42
13,74 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

IBC Container Deckel, geschlossen

Schraubdeckel mit Entlüftungsventil (G2"): Der Deckel mit integriertem Entlüftungsventil ist nicht für die Entlüftung von IBC´s beim Sammeln als Regenwasservorrat geeignet. Dieses Entlüftungsventil dient als Ausgleich, wenn z.B. in der chemischen Industrie warme/heiße Flüssigkeiten eingefüllt werden. Verwenden Sie hierfür unsere speziellen Deckel für die Entlüftung von Regenwasservorrattanks. Schraubt man das Entlüftungsventil aus, so kann in das 2" Gewinde z.B. ein Anschlussfitting eingeschraubt werden. Das Entlüftungsventil ist durch eine rote, abnehmbare Staubkappe geschützt.
Schraubdeckel mit G2" Öffnung: Der Deckel verfügt über zwei Öffnungen mit jeweils G2" Gewinde. Diese Öffnungen sind jeweils mit einem Spundstopfen verschlossen. Ideal als Einlauf- und gleichzeitig als Entlüftungsanschluss zu benutzen.
Anschluss:
siehe Variante
Dichtung:
TPE-V (Thermoplastischer Elastomer)
Material:
HDPE (Hart Polyethylen)
Farbe:
siehe Einzelabbildung

orange dot Download

DOWNLOAD RoHS Konformitätserklärung - HT CONNECT GmbH & Co. KG

DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD PP Polypropylen Temperatur-/Druckdiagramm
DOWNLOAD chemische Beständigkeit von Kunststoffen

Investition

Für weitere Informationen klicken Sie bitte auf das Bild - Sie werden zur Webseite der Fa. AUER Packaging weitergeleitet.


IBC Tank Deckel Schraubdeckel DN150 oder DN225 Deckelöffnung

Wie auch bei der Klappenhahnöffnung liegt bei der Deckelbemaßung ein Grobgewinde Typ "S" vor. Die Standard Deckelöffnungen sind DN150 und DN225. Der Deckel DN150 hat ein Maß von S165*7 und entspricht etwa einer Weite von 163mm. Der größere Deckel DN225 hat ein Maß von S245*6; dies ergibt eine ungefähre Weite von 242mm.

Neben diesen beiden Standard Nennweiten gibt es noch IBC Tanks mit einer sogenannten "Mannsloch"-Öffnung mit 400mm Deckelöffnung. Dieser Deckel ist aber mit einem Spannring montiert und somit nicht für Gefahrgut zugelassen.


IBC Container Deckel mit Entlüftungsventil

Der IBC Container Deckel mit integriertem Entlüftungsventil ist nicht für die Entlüftung von IBC´s beim Sammeln als Regenwasservorrat geeignet. Dieses Entlüftungsventil dient als Ausgleich, wenn z.B. in der chemischen Industrie warme/heiße Flüssigkeiten eingefüllt werden. Verwenden Sie hierfür unsere speziellen Deckel für die Entlüftung von Regenwasservorrattanks.
