U-PVC solvent elbow 90° x reinforced female thread

SKU: AF0457
Auswahl Steuerzone / Lieferland
from
0,96 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF
How to measure a threaded fitting
  • Available immediately
   Variants

Item no.
Variation
D
D1
G
L
L1
L2
Price
Quantity
AFX407.016.016
16mm x 3/8"
16
25
3/8" (16,66mm)
29,5
14
1,70 €*
pc:
AF0457.020.020
20mm x 1/2"
20
25
1/2" (20,96mm)
26
16
18,5
0,96 €*
pc:
AF0457.025.025
25mm x 3/4"
25
33
3/4" (26,44mm)
34
17,5
17,5
1,14 €*
pc:
AF0457.032.032
32mm x 1"
32
40,5
1" (33,25mm)
41
22
21,5
1,64 €*
pc:
AFX407.040.040
40mm x 1 1/4"
40
50
1 1/4" (41,91mm)
49
27
23
2,39 €*
pc:
AF0457.050.050
50mm x 1 1/2"
50
63
1 1/2" (47,81mm)
58
31
23
3,28 €*
pc:
AF0457.063.063
63mm x 2"
63
75
2" (59,51mm)
70
38,5
27
4,40 €*
pc:

incl. 19% VAT , plus shipping costs

All dimensions are in millimeters, weights in grams. For photographic representations, we use an item size and studio lighting. The images, technical data, dimensions, and designs are non-binding. They do not constitute warranted properties or guarantees of quality or durability. We reserve the right to make changes at any time without notice. The usable dimensions are defined or emphasized, or are derived from the item description. Additional dimensions are provided solely for illustrative purposes. Please note this in the event of misuse.

   Description

PVC-U Winkel 90° Klebemuffe x Innengewinde verstärkt

 Anschluss:  Klebemuffe x Innengewinde verstärkt
 Gewinde:  BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
 Arbeitsdruck:  max. 16 bar bei 20°C Medium Wasser
 Temperatur:  bis 45°C konstant, kurzzeitig 60°C
 Material:  PVC-U
 Verstärkungsring:  SS 304, V2A Edelstahl
 Farbe:  Grau

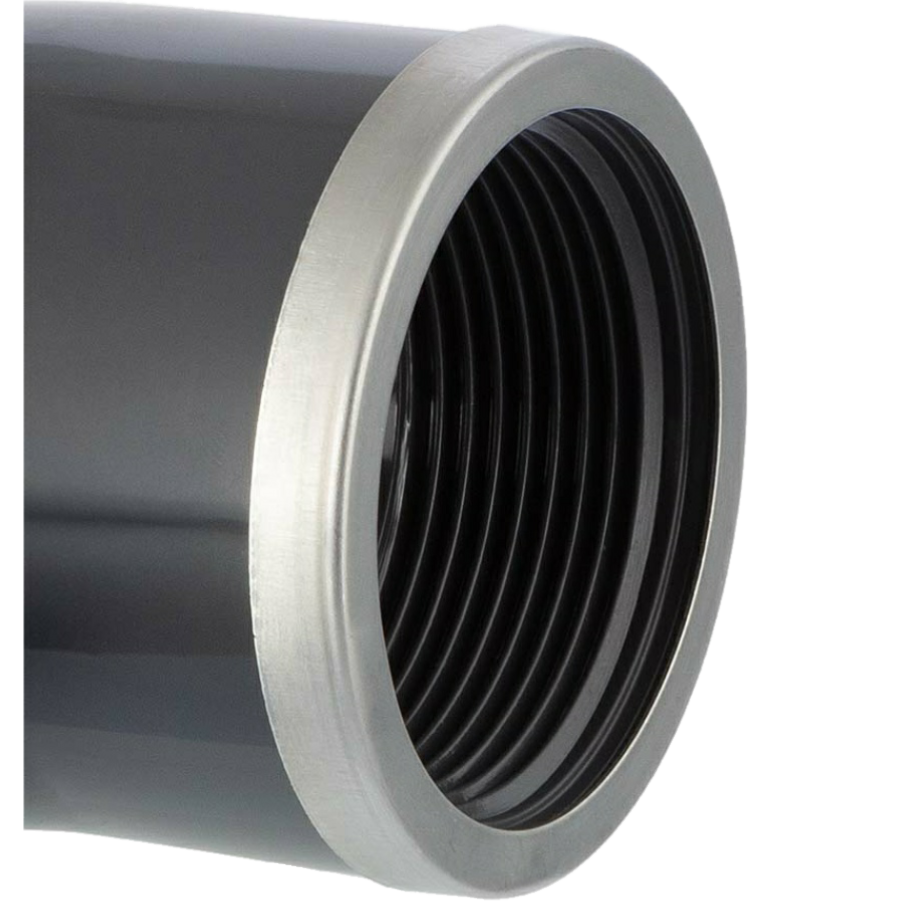

Gewindemuffe

Der Verstärkungsring kompensiert den auf das Gewinde einwirkenden Druck und verhindert eine Beschädigung oder Aufplatzen der Gewindemuffe. Die verstärkte Gewindemuffe kann für höhere Druckstufen bis max. 16 bar eingesetzt werden.



DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
