U-PVC 2 way ball valve PTFE with electrical actuator flexible positioning - female thread

from
770,20 €
incl. 19% VAT , Free shipping
  • Low stock level
  • Low stock level
Variants

Product picture
Item no.
Variation
A
B
C
D
E
Stellantrieb Typ
Tension
Price
Quantity
U-PVC 2 way ball valve PTFE with electrical actuator flexible positioning - female thread 1/2", 24-240 AC/DC
AK0517.DPS.020
1/2"
86
55
227
1/2" (20,96mm)
177
JJ S20 DPS, 20 Nm
24 - 240 AC/DC
770,20 €*
U-PVC 2 way ball valve PTFE with electrical actuator flexible positioning - female thread 3/4", 24-240 AC/DC
AK0517.DPS.025
3/4"
94
62
232
3/4" (26,44mm)
177
JJ S20 DPS, 20 Nm
24 - 240 AC/DC
772,19 €*
U-PVC 2 way ball valve PTFE with electrical actuator flexible positioning - female thread 1", 24-240 AC/DC
AK0517.DPS.032
1"
122
72
243
1" (33,25mm)
177
JJ S20 DPS, 20 Nm
24 - 240 AC/DC
776,99 €*

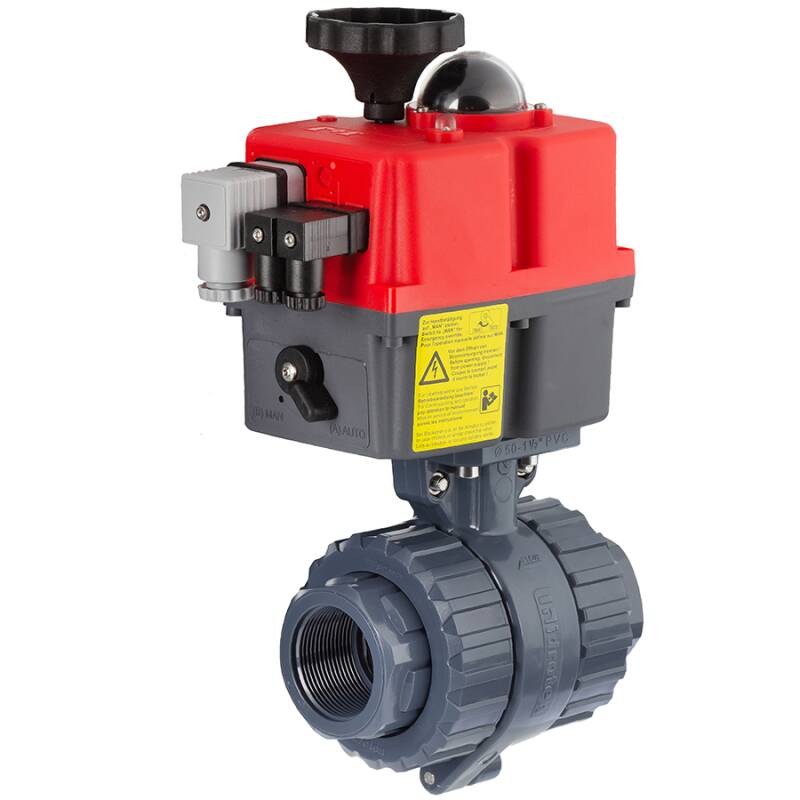

U-PVC 2 way ball valve PTFE with electrical actuator flexible positioning - female thread 1 1/4", 24-240 AC/DC
AK0517.DPS.040
1 1/4"
131
88
265
1 1/4" (41,91mm)
177
JJ S20 DPS, 20 Nm
24 - 240 AC/DC
780,26 €*
pc.:
U-PVC 2 way ball valve PTFE with electrical actuator flexible positioning - female thread 1 1/2", 24-240 AC/DC
AK0517.DPS.050
1 1/2"
150
103
282
1 1/2" (47,81mm)
177
JJ S20 DPS, 20 Nm
24 - 240 AC/DC
782,92 €*
U-PVC 2 way ball valve PTFE with electrical actuator flexible positioning - female thread 2", 24-240 AC/DC
AK0517.DPS.063
2"
177
120
390
2" (59,61mm)
177
JJ S20 DPS, 20 Nm
24 - 240 AC/DC
804,24 €*
U-PVC 2 way ball valve PTFE with electrical actuator flexible positioning - female thread 2 1/2", 24-240 AC/DC
AK0517.DPS.075
2 1/2"
216
150
401
2 1/2" (75,15mm)
177
JJ S35 DPS, 35 Nm
24 - 240 AC/DC
939,01 €*

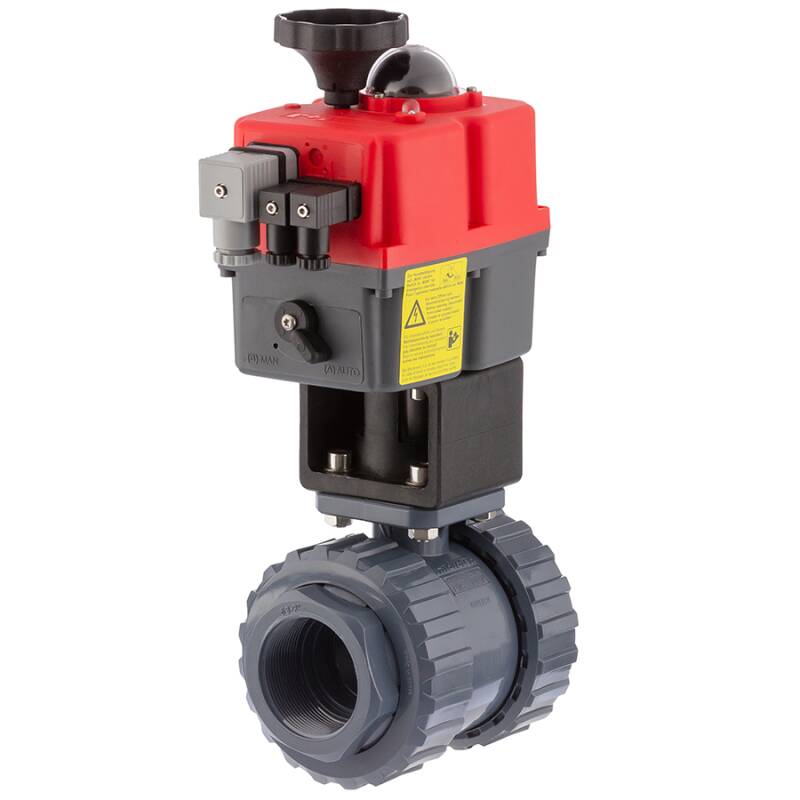

U-PVC 2 way ball valve PTFE with electrical actuator flexible positioning - female thread 3", 24-240 AC/DC
AK0517.DPS.090
90mm
257
181
450
3" (87,88mm)
177
JJ S55 DPS, 55 Nm
24 - 240 AC/DC
1.140,89 €*

incl. 19% VAT , Free shipping

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

PVC-U Kugelhahn mit elektrischem Stellantrieb, 2fach Innengewinde

Stellantrieb incl. integrierter DPS Erweiterung für frei positionierbaren Stellantrieb

Anschluss:
2fach Innengewinde
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
O-Ringe:
EPDM
Kugeldichtung:
Teflon (PTFE)
Zertifikat:
WRAS Zertifikat (Trinkwasser)
Einsatzbereich:


Der Kugelhahn:

  • bi-directional geformter Handgriff
  • Kugel und Zapfenloch poliert
  • justierbarer Sicherheitsblock
  • industriell einsetzbar - Teflon Kugelsitz: Beständigkeit gegen die meisten Säuren und Laugen
  • O-Ringe EPDM
  • Arbeitsdruck 16 bar (240 psi) bei 20°C Medium Wasser bis 63mm
  • Arbeitsdruck 10 bar (150 psi) bei 20°C Medium Wasser ab 75mm
  • zertifizierter Einsatz (WRAS Zertifikat) für Trinkwasser
  • sicheres Handling durch griffsichere Überwurfmutter

Der Stellantrieb:

  • J+J Multi-Voltage ab Version S20
  • Multiflange Interface ISO 5211
  • Nothandbetätigung
  • 2Wege-Hilfsschalter
  • Optische Stellungsanzeige
  • Welle Polyamid nichtrostend
  • Interne Heizung um eine Beschädigung durch Kondensation vorzubeugen
  • elektronischer Drehmomentlimiter
  • Gehäuse aus Polyamid, IP-65

Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.


Montage Instruktion: Der elektrische Anschluss darf nur von elektrisch geschultem Fachpersonal ausgeführt werden. Es gelten die allgemeinen Elektrosicherheitsregeln und VDE Vorschriften.
Durch das interne Schaltnetzteil ist der Antrieb als kapazitive Last zu betrachten. Demnach ist eine externe Sicherung mit entsprechender Auslösecharakteristik (z.B. LS Schalter Typ C/D) vorzusehen,
Der Stellmotor ist ausschließlich stehend zu verbauen.
Die innenliegende Schaltraumheizung benötigt eine dauerhafte Spannungsversorgung.


MEHR LESEN Detailinfo: PVC-U Kugelhahn
MEHR LESEN Detailinfo: elektrischer Stellantrieb

DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
