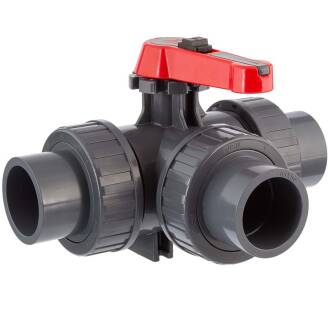

U-PVC 3 way ball valve, adjustable, solvent socket

SKU: AK1160
Auswahl Steuerzone / Lieferland
Choose the variation
L-bore
Price on request
  • Available immediately
array(14) { ["dimension_0340_h"]=> string(0) "" ["dimension_0400_l"]=> string(0) "" ["dimension_0060_b"]=> string(0) "" ["tabellen_ansicht"]=> string(1) "1" ["dimension_0220_dn"]=> string(0) "" ["meta keywords"]=> string(21) "PVC-U_3Wege_Kugelhahn" ["dimension_0140_d"]=> string(8) "" ["bild_abmessungen"]=> string(40) "/bilder/abmessungen/AK1150_Zeichnung.jpg" ["dimension_0450_l2"]=> string(0) "" ["dimension_0420_l1"]=> string(0) "" ["dimension_0010_variante"]=> string(0) "" ["bohrung_logo"]=> string(25) "L-Bohrung-Artikelicon.png" ["hat_3d_bilder"]=> string(1) "1" ["alternatives_icon"]=> string(45) "bilder/artikelicons/L-Bohrung-Artikelicon.png" }
View item details in PDF
How to measure a threaded fitting
  • Available immediately
   Variants

Item no.
Variation
B
D
DN
H
L
L1
Price
Quantity
AK1160.000.050
50mm
113
50
40
160
253
32
85,97 €*
pc:

incl. 19% VAT , plus shipping costs

All dimensions are in millimeters, weights in grams. For photographic representations, we use an item size and studio lighting. The images, technical data, dimensions, and designs are non-binding. They do not constitute warranted properties or guarantees of quality or durability. We reserve the right to make changes at any time without notice. The usable dimensions are defined or emphasized, or are derived from the item description. Additional dimensions are provided solely for illustrative purposes. Please note this in the event of misuse.

   Description

HTC© 3Wege Kugelhahn L-Bohrung Industrie, 3fach Klebemuffe

Das Feature der Oberklasse: der einstellbare Sicherheitsblock. Der Druck der Einlegemuffen, welcher durch das Festziehen der Überwurfmutter nach innen weitergegeben wird, gelangt nicht an die Kugel, da an allen drei Seiten der Sicherheitsblock durch Gewinde fixiert und einstellbar ist. Ein weiteres herausstechendes Feature ist der arretierbare Regulierhebel.

Anschluss:
3fach Klebemuffe
Kugel:
L-Bohrung
Besonderheit:
einstellbarer Sicherheitsblock, Griffhebel arretierbar
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. PN 16 bar bei 20°C Medium Wasser
Material:
PVC-U
O-Ringe:
EPDM
Kugeldichtung:
PTFE (Teflon)
Farbe:
Grau, Griff: Rot mit grauem Inlet

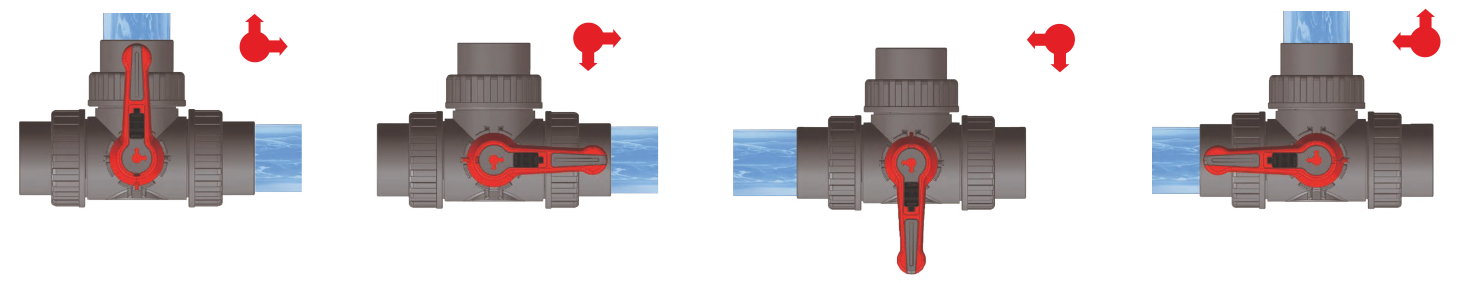

Die L-Bohrung

HTC 3-Wege Kugelhahn Industrie L-Bohrung


Druckverlust

HTC 3-Wege Kugelhahn Industrie L-Bohrung Druckverlust


Die verschraubbare Kugelhalterung (Sicherheitsblock)

HTC 3-Wege Kugelhahn Industrie T-Bohrung Druckverlust


Ersatzteile Kugelhahn HTC© Serie AK1160

Ersatzteile-HTC-3Wege-Kugelhahn-AK1150-AK1160-50mm

Ersatzteile
50mm

DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
