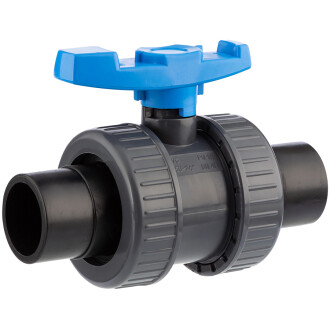

U-PVC and HDPE ball valve with male sockets PE100

SKU: AK0905
Auswahl Steuerzone / Lieferland
from
8,25 €
incl. 19% VAT , plus shipping costs
  • Available immediately
array(14) { ["maximalmenge schlauch"]=> string(1) "0" ["tabellen_ansicht"]=> string(1) "1" ["meta keywords"]=> string(47) "PVC_Kugelhahn_FIP_Georg-Fischer_Sibo_Bevo_Cepex" ["bild_abmessungen"]=> string(40) "/bilder/abmessungen/AK0905_Zeichnung.jpg" ["hat_3d_bilder"]=> string(1) "1" ["dimension_0400_l"]=> string(0) "" ["dimension_0060_b"]=> string(0) "" ["dimension_0340_h"]=> string(0) "" ["dimension_0220_dn"]=> string(0) "" ["dimension_0140_d"]=> string(8) "" ["dimension_0420_l1"]=> string(0) "" ["dimension_0010_variante"]=> string(0) "" ["anbieterkennzeichnung_htc"]=> string(1) "1" ["gpsr_manufacturer_name"]=> string(5) "HTC©" }
View item details in PDF
How to measure a threaded fitting
  • Available immediately
   Variants

Item no.
Variation
B
D
DN
H
L
L1
Price
Quantity
AK0905.000.020
20mm
68
20
14
77
143,5
35
8,25 €*
pc.:
AK0905.000.025
25mm
77
25
18
89
152
35
8,94 €*
pc.:
AK0905.000.032
32mm
87
32
25
94
153
22,5
10,72 €*
AK0905.000.040
40mm
102
40
30
116
188
40
16,24 €*
pc.:
AK0905.000.050
50mm
119
50
40
135
206
50
21,59 €*
pc.:
AK0905.000.063
63mm
145
63
49
163
233
38
27,02 €*

incl. 19% VAT , plus shipping costs

All dimensions are in millimeters, weights in grams. For photographic representations, we use an item size and studio lighting. The images, technical data, dimensions, and designs are non-binding. They do not constitute warranted properties or guarantees of quality or durability. We reserve the right to make changes at any time without notice. The usable dimensions are defined or emphasized, or are derived from the item description. Additional dimensions are provided solely for illustrative purposes. Please note this in the event of misuse.

   Description

PVC-U Kugelhahn 2fach Überwurfmutter, 2fach PE100 Stutzen

Anschluss:
2fach Überwurf, 2fach PE100 Stutzen
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser, ab 75mm max. 10 bar bei 20°C Medium Wasser
O-Ring:
EPDM 70sh
Material:
PVC-U
Farbe:
Grau, Griff Blau

Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.


HTC AK0903 Kugelhahn Explosionsbild
 Nummer  Bezeichnung  Material
 A1  Klebemuffe  PVC-U
 B1  Innengewinde  PVC-U
 F1  Aussengewinde  PVC-U
 G1  Klebestutzen  PVC-U
 H1  PE100 Stutzen  PE100
 I1  Klemme für PE-Rohr  PP
 J1  Schlauchtülle  PVC-U
 K1  QuickConnector  PVC-U/ABS
 2  Überwurfmutter  PVC-U
 3  O-Ring Satz  EPDM
 5  Griff  Polypropylen
AK0903 Justierbarer Sicherheitsblock

Justierbarer Sicherheitsblock


  • das Feature der Oberklasse: justierbarer Sicherheitsblock
    • beidseitige Durchflussrichtung, da die Kugelsicherung durch Gewinde gesichert ist
    • Einstellmöglichkeit der Abdichtung und Anpassung der Leichtgängigkeit
  • polierte Kugel - Antiblock System verhindert das ruckartige Öffnen
  • Doppelte O-Ring Abdichtung am Kugelhahnschaft bei allen Modellen
  • Dichtung: HDPE
  • O-Ring EPDM 70 shore
  • industriell einsetzbar - HDPE Kugelsitz: gute Beständigkeit gegen verdünnte Säuren, Alkalien, Salzlösungen (Salzwasser, Meerwasser), Spiritus, Ester, Fette und Benzine
  • kompakte, moderne Bauweise
  • hervorragendes Preis-/Leistungsverhältnis
  • Ersatzteilversorgung
DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
