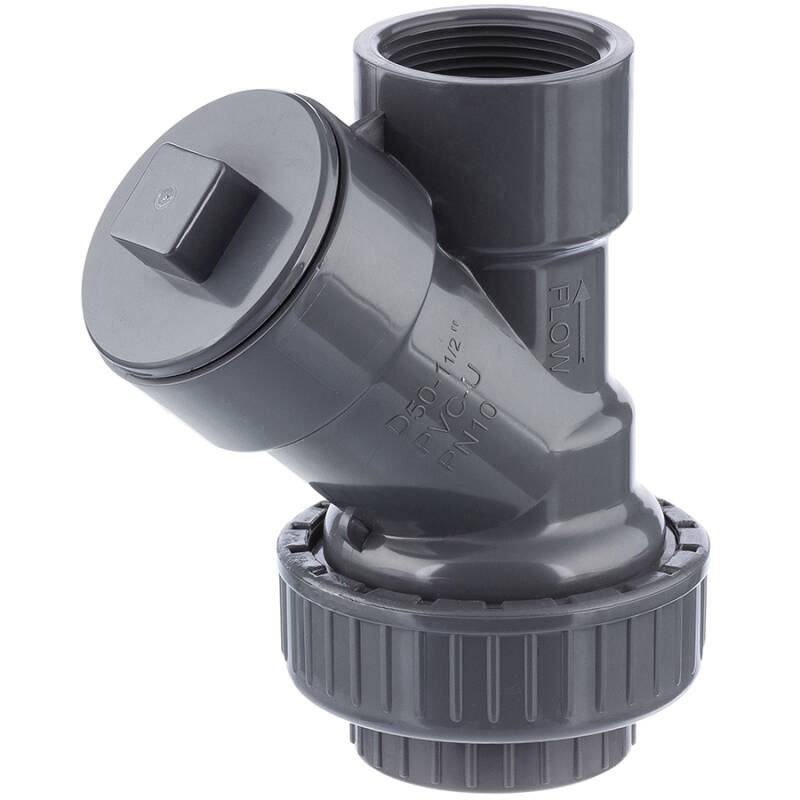

U-PVC angle seat check valve with 1 nut and female thread
32,77 €

including 19% VAT., plus shipping

Item number: AK0882

UNE-EN-12050-4 Certifikation für die Verwendung mit Abwässern mit oder ohne Fäkalien.

Wichtiger Hinweis

Einbaulage ausschließlich senkrecht (stehend) wie abgebildet!
Item no. Variation Price Quantity
AK0882.000.050 1 1/2" 32,77 €*
AK0882.000.063 2 53,13 €*

including 19% VAT., plus shipping

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

Schrägsitz Rückschlagventil, 2fach Innengewinde

Das Schrägsitz Rückschlagventil funktioniert nach dem Schwerkraftsystem und kann nur stehend verbaut werden. Der ankommende Volumenstrom drückt die innenliegende Verschlusskugel nach oben und damit geführt zur Seite in den Abzweigkanal. Somit liegt im Durchflusskanal kein Widerstand an, der komplette Volumenstrom wird nicht gebremst. Ebenso ist das Schrägsitz-Rückschlagventil ideal für den Einbau in Hebeanlagen geeignet, da durch den freien Durchflusskanal Abwässern mit oder ohne Fäkalien transportiert werden können. Nach Pumpen- oder Durchflusstop fällt die Kugel nach unten in die Ausgangsstellung zurück und schließt das Ventil ab, so dass kein Rückfluss möglich ist.
Der Abzweigkanal verfügt über eine Revisionsöffnung, durch die eventuelle Inspektions- oder Reinigungsarbeiten durchgeführt werden können.
Anschluss:
1fach Überwurfmutter, Innengewinde
Dichtung:
Version HTC: EPDM O-Ring im PVC-U Dichtblock 1 1/2" - 2"
Dichtung Wartungsöffnung:
EPDM O-Ring
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. 10 bar bei 20°C
Material:
PVC-U
Farbe:
Grau
Besonderheit:
für die Verwendung von Abwasser mit oder ohne Fäkalien
Einsatzbereich:
Pikto
Qualität Legende:
HTC-Indrustrie Qualitätslogo
Industriequalität: Druckleitungen für hochwertige Bewässerungssysteme, Marine, Chemie- und Textilindustrie sowie Vakuumleitungen.

orange dot PVC-U Schrägsitz-Rückschlagventil Innengewinde

PP Klemmverschraubung Explosionsbild

Aufbau Schrägsitz-Rückschlagventil


 Nummer  Teil  Material
 1  Verschlusskappe  PVC-U
 2  O-Ring  EPDM
 3  Körper  PVC-U
 4  Kugel  PVC-U
 5  O-Ring  EPDM
 6  Dichtblock  PVC-U
 7  O-Ring  EPDM
 8  O-Ring  EPDM
 9  EInlegemuffe  PVC-U
 10  Überwurfmutter  PVC-U

Schrägsitz-Rückschlagventil - ausschließlich stehend verbaubar.

Die Kugel ist mit Silikonöl beschichtet. Dies unterstützt beim Zurückfallen der Kugel auf den O-Dichtring die zuverlässige Abdichtung.
DOWNLOADRoHS Konformitätserklärung - HT CONNECT GmbH & Co. KG

DOWNLOAD PVC-U technische Charakteristik
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
