Description

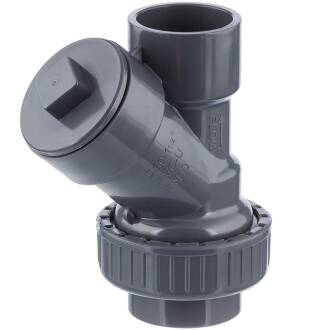

Schrägsitz Rückschlagventil, 2fach Klebemuffe
Anschluss:
1fach Überwurfmutter, 2fach Klebemuffe
O-Ring:
EPDM
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser, ab 75mm max. 10 bar
Material:
PVC-U
Farbe:
Grau
Besonderheit:
für die Verwendung von Abwasser mit oder ohne Fäkalien
Das Schrägsitz Rückschlagventil funktioniert nach dem Schwerkraftsystem und kann nur stehend verbaut werden.
Der ankommende Volumenstrom drückt die innenliegende Verschlusskugel nach oben und damit geführt zur Seite in den Abzweigkanal. Somit liegt im Durchflusskanal kein Widerstand an, der komplette Volumenstrom wird nicht gebremst.
Ebenso ist das Schrägsitz-Rückschlagventil ideal für den Einbau in Hebeanlagen geeignet, da durch den freien Durchflusskanal Abwässer mit oder ohne Fäkalien transportiert werden können.
Nach Pumpen- oder Durchflusstop fällt die Kugel nach unten in die Ausgangsstellung zurück und schließt das Ventil ab, so dass kein Rückfluss möglich ist.
Der Abzweigkanal verfügt über eine Revisionsöffnung, durch die eventuelle Inspektions- oder Reinigungsarbeiten durchgeführt werden können.
Ideal bei Abwässer mit oder ohne Fäkalien, z.B. bei Einsatz in Verbindung mit Fäkalienhebeanlage.
Bei Einsatz im Poolbereich sollte ein gleichmäßiger Volumenstrom ohne Lufteinschluss gewährleistet sein, da durch Druckschwankungen ein Klackern der Kugel entstehen kann.
| Bezeichnung | Material | |
| Verschlusskappe | PVC-U | |
| O-Ring | EPDM | |
| Körper | PVC-U | |
| Kugel | PVC-U | |
| O-Ring | EPDM | |
| Dichtblock | PVC-U | |
| O-Ring | 2fach EPDM | |
| O-Ring | EPDM | |
| Einlegemuffe | PVC-U | |
| Überwurfmutter | PVC-U |
Ersatzteile Schrägsitz Rückschlagventil HTC Serie AK0880
