Variants

Item no.

Variation

Price

Quantity

AK0819.020.016

16mm

10,5

185

8,50 €^*

AK0819.020.020

20mm

190

8,50 €^*

AK0819.025.025

25mm

17,5

190

11,67 €^*

AK0819.032.032

32mm

190

14,92 €^*

AK0819.040.040

40mm

79,5

233

16,16 €^*

AK0819.050.038

38mm

240

24,18 €^*

AK0819.050.050

50mm

266

24,76 €^*

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

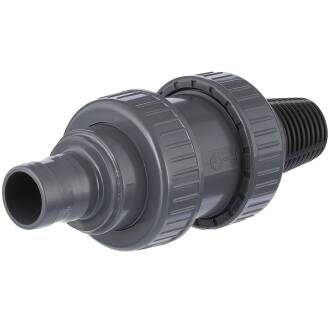

PVC-U Rückschlagventil Fußventil Schlauchtülle x Filterkorb

Anschluss:

Schlauchtülle

Temperatur:

bis 45°C konstant, kurzzeitig 60°C

Arbeitsdruck (PN):

max. 10 bar bei 20°C Medium Wasser

Material:

PVC-U, Filterkorb: Polypropylen

O-Ring:

EPDM

Feder:

Edelstahl AISI 304

Farbe:

Grau, Filterkorb: Schwarz

Einsatzbereich:

Qualität Legende:

Industriequalität: Druckleitungen für hochwertige Bewässerungssysteme, Marine, Chemie- und Textilindustrie sowie Vakuumleitungen.

Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.

Tipp: Verbauen Sie ein Rückschlagventil nicht direkt hinter der Pumpe, da ansonsten Verwirblungen aus der Pumpe zu Geräuschbildung im Ventil führen können. Abstand nach Pumpe mind. 5x Leitungsquerschnitt. Entfernen Sie nach Möglichkeit eingeschlossene Luft vor dem Rückschlagventil, da sich diese im Ventil sammeln kann und auch dadurch eine erhöhte Geräuschentwicklung sowie eine Verwirbelung des Volumenstroms entsteht.

Rückschlagventil Transparent 2fach Überwurf Klebemuffe

Druckverlustkurve

Sicherer Verschluß horizontal und vertikal

Durch die Federunterstützung verschließt der Konus in horizontaler und vertikaler Stellung sicher. Das Design der seitlichen Führung erlaub einen reibungslosen Betrieb mit wenig Leistungsverlust bei äußerst geringem Schließdruck. Hierdurch kann das Rückschlagventil ebenso unter "low pressure" Bedingungen hervorragend eingesetzt werden.

AKC962 Detail Schließkonus
