U-PVC flange set incl. gasket and zinc-coated screws

SKU: AF0706
Auswahl Steuerzone / Lieferland
from
19,90 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification."
How to measure a threaded fitting
  • Available immediately
Variants

Product picture
Item no.
Variation
A
B
DN
Screw
PN
Weight
Pipe O-ø
Price
Quantity
U-PVC flange set incl. gasket and zinc-coated screws
AF0706.000.050
50mm
150
74
40
4x M16 x 70
16
1669
50
19,90 €*
pc:

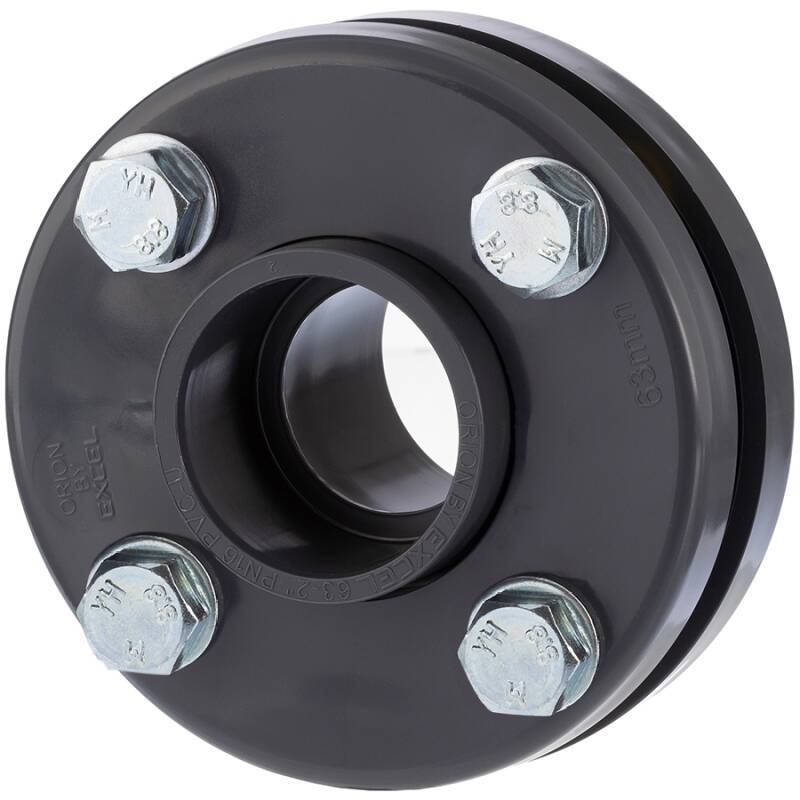

U-PVC flange set incl. gasket and zinc-coated screws 63mm
AF0706.000.063
63mm
166
90
50
4x M16 x 70
16
1805
63
20,55 €*
pc:
PVC-U Flanschsatz incl. Dichtung und Schrauben verzinkt Klebemuffe 75mm
AF0706.000.075
75mm
185
100
65
4x M16 x 70
16
1900
75
25,35 €*
pc:
PVC-U Flanschsatz incl. Dichtung und Schrauben verzinkt Klebemuffe 90mm
AF0706.000.090
90mm
200
110
80
8x M16 x 70
16
2913
90
39,12 €*
pc:
PVC-U Flanschsatz incl. Dichtung und Schrauben verzinkt Klebemuffe 110mm
AF0706.000.110
110mm
220
143
100
8x M16 x 80
16
4410
110
47,48 €*
pc:
PVC-U Flanschsatz incl. Dichtung und Schrauben verzinkt Klebemuffe 125mm
AF0706.000.125
125mm
230
155
110
8x M16 x 80
16
4295
125
58,79 €*
pc:
PVC-U Flanschsatz incl. Dichtung und Schrauben verzinkt Klebemuffe 160mm
AF0706.000.160
160mm
285
186
150
8x M20 x 90
10
6753
160
99,79 €*
pc:
PVC-U Flanschsatz incl. Dichtung und Schrauben verzinkt Klebemuffe 200mm
AF0706.000.200
200mm
340
214
200
8x M20 x 100
10
9121
200
140,69 €*
pc:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

PVC-U Flanschsatz incl. Dichtung und Schraubensatz verzinkt Qualität 8.8, Klebemuffe

Anschluss:
Flanschsatz, Bundbuchse Klebemuffe, bestehend aus:
  • Bundbuchse mit Losflansch
  • Festflansch
  • Dichtung Profi EPDM
  • kompletter Schraubensatz verzinkt, Qualität 8.8
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau
Einsatzbereich:
Pikto
Qualität Legende:
HTC-Indrustrie Qualitätslogo
Industriequalität: Druckleitungen für hochwertige Bewässerungssysteme, Marine, Chemie- und Textilindustrie.
MEHR LESEN Detailinfo: PVC-U Bundbuchse
MEHR LESEN Detailinfo: PVC-U Aufsteckflansch Losflansch
MEHR LESEN Detailinfo: PVC-U Festflansch mit Bundbuchse
MEHR LESEN Detailinfo: PVC-U Dichtung Profi
DOWNLOAD RoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
DOWNLOAD Montageanleitung für Flanschverbindungen
