Variants

Item no.
Variation
A
B
C
D
E
L
Price
Quantity
AF0316.020.020
20/25mm x 1/2"
25
20
1/2" (20,96mm)
16,5
14,5
46,5
1,46 €*
pc:
AF0316.020.025
20/25mm x 3/4"
25
20
3/4" (26,44mm)
16,5
14
47,5
1,50 €*
pc:
AF0316.025.020
25/32mm x 1/2"
32
25
1/2" (20,96mm)
31
15
49
1,50 €*
pc.:
AF0316.025.025
25/32mm x 3/4"
32
25
3/4" (26,44mm)
19
16
47
1,50 €*
pc.:
AF0316.025.032
25/32mm x 1"
32
25
1" (33,25mm)
19,5
17
53
1,73 €*
pc.:
AF0316.032.020
32/40mm x 1/2"
40
32
1/2" (20,96mm)
29
15
51
2,31 €*
pc.:
AF0316.032.025
32/40mm x 3/4"
40
32
3/4" (26,44mm)
34
17
54
1,99 €*
pc.:
AF0316.032.032
32/40mm x 1"
40
32
1" (33,25mm)
24
19
57
2,03 €*
pc.:
AF0106.032.040
32/40mm x 1 1/4"
40
32
1 1/4" (41,91mm)
22
19
57,5
2,03 €*
pc.:
AF0106.040.032
40/50mm x 1"
50
40
1" (33,25mm)
36
19
62
2,90 €*
pc.:
AF0106.040.040
40/50mm x 1 1/4"
50
40
1 1/4" (41,91mm)
41
21
67
2,62 €*
pc.:
AF0316.040.050
40/50mm x 1 1/2"
50
40
1 1/2" (47,81mm)
41
19
67,5
2,62 €*
pc.:
AF0106.050.040
50mm x 1 1/4"
63
50
1 1/4" (41,91mm)
32
21
74
2,90 €*
pc.:
AF0106.050.050
50/63mm x 1 1/2"
63
50
1 1/2" (47,81mm)
32
21
74
2,95 €*
pc.:
AF0106.050.063
50/63mm x 2"
63
50
2" (59,61mm)
32
24
78
2,95 €*
pc.:
AF0106.063.040
63/75mm x 1 1/4"
75
63
1 1/4" (41,91mm)
-
-
---
5,70 €*
pc.:
AF0106.063.050
63/75mm x 1 1/2"
75
63
1 1/2" (47,81mm)
38
22
80
4,57 €*
pc.:
AF0106.063.063
63/75mm x 2"
75
63
2" (59,61mm)
38
25
84
4,57 €*
pc.:
AF0106.063.075
63/75mm x 2 1/2"
75
63
2 1/2" (75,18mm)
50
29
87
6,43 €*

incl. 19% VAT , plus shipping costs

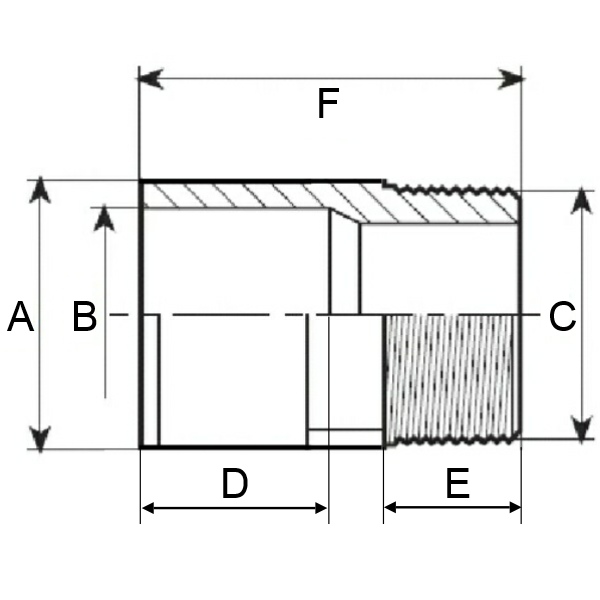

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

PVC-U Übergangsmuffennippel, Klebemuffe/-stutzen x Aussengewinde

Anschluss:
Klebemuffe/-stutzen x Aussengewinde ohne Seckskant
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C
Material:
PVC-U
Farbe:
Grau
Einsatzbereich:
Pikto
Qualität Legende:
HTC-Indrustrie Qualitätslogo
Industriequalität: Druckleitungen für hochwertige Bewässerungssysteme, Marine, Chemie- und Textilindustrie.
DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

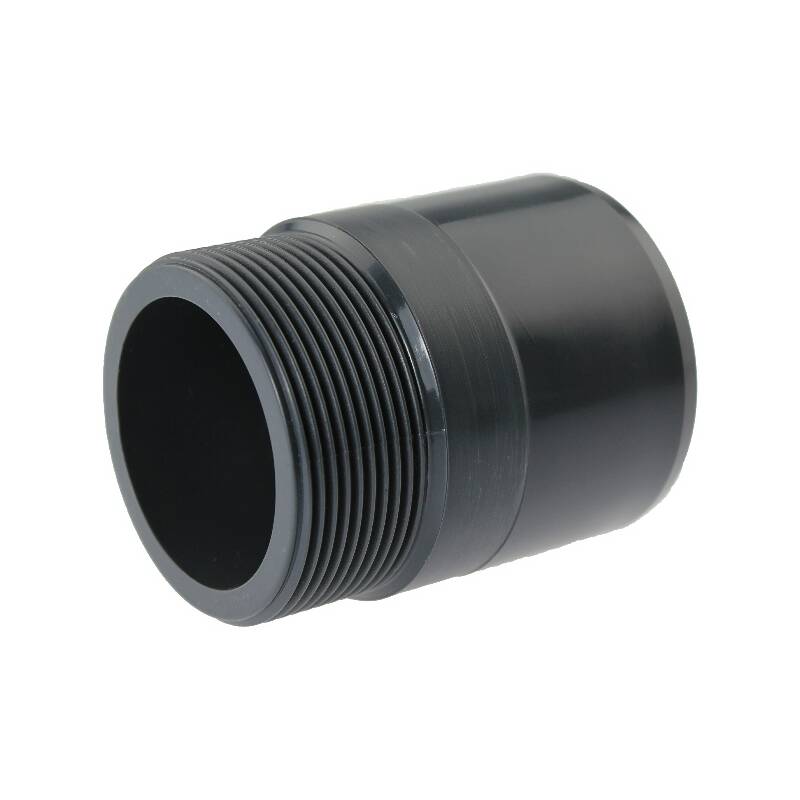

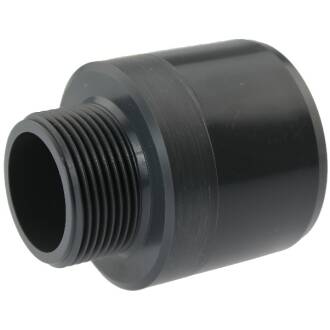

PVC-U Übergangsmuffennippel, Klebemuffe/-stutzen x Aussengewinde ohne Sechskant

Der Übergangsmuffennippel ohne Achtkant, das PVC Gewindestück läßt sich hervorragend als Endstück an Abläufen einsetzen. Ohne Achtkant wirkt der Übergangsnippel schlanker und trägt weniger auf.. Hier kann z.B. eine Endkappe aufgeschraubt werden. Somit können z.B. einfach Rohre geöffnet oder geschlossen werden, um diese während der Frostperiode zu leeren. Die Gewindestücke sind so konzipiert, das auf einer Seite ein Rohr eingeklebt oder der Übergangsmuffennippel in eine Muffe eingeklebt werden kann. Auf der anderen Seite können alle Fittings oder Armaturen mit dem passenden Gegengewinde aufgeschraubt werden.
Gängige Grüßen sind:
25/32mm x 3/4 Zoll oder 25/32mm x 1 Zoll
40/50mm x 1 1/4 Zoll oder 40/50mm x 1 1/2 Zoll
50/63mm x 1 1/2 Zoll oder 50/63mm x 2 Zoll
PVC Übergangsmuffe - PVC Schraubfittings - von Profis für Profis bei PVC-Welt.de.
