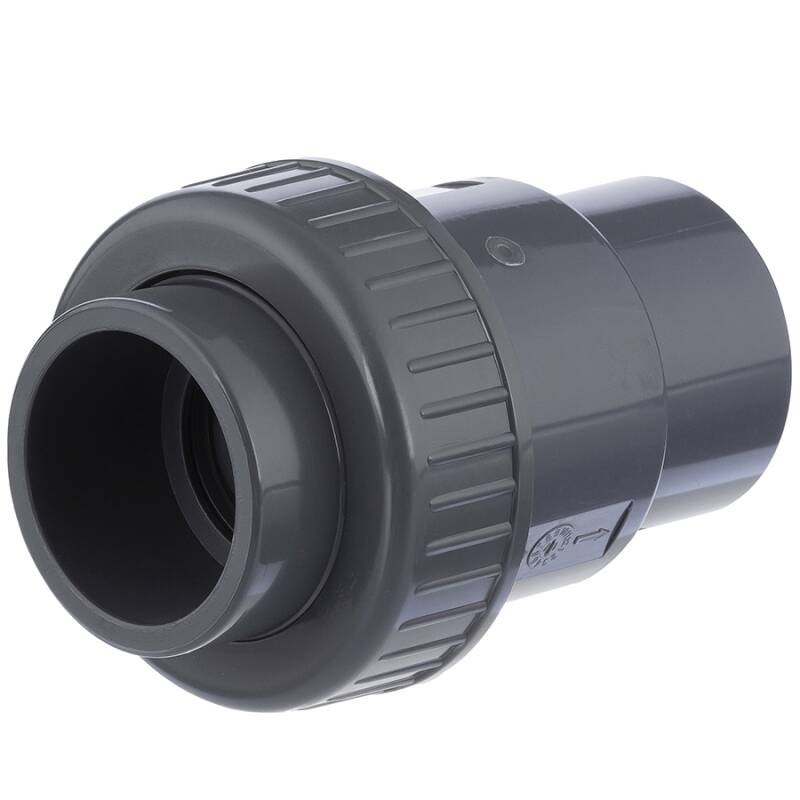

U-PVC solvent check valve with 1 nut

SKU: AK0800
Auswahl Steuerzone / Lieferland
from
5,94 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification."
How to measure a threaded fitting
  • Available immediately
Variants

Product picture
Item no.
Variation
B
D
DN
L
L1
Price
Quantity
U-PVC solvent check valve with 1 nut 20mm
AK0960.000.020
20mm
49
20
15
93
5,94 €*
U-PVC solvent check valve with 1 nut
AK0960.000.032
32mm
67
32
25
109
22
8,91 €*
pc:
U-PVC solvent check valve with 1 nut
AK0960.000.040
40mm
83
40
32
124,5
26
8,32 €*
pc:
U-PVC solvent check valve with 1 nut 50mm
AK0800.000.050
50mm
94
50
38,5
134,5
32
9,63 €*
pc:
U-PVC solvent check valve with 1 nut 63mm
AK0800.000.063
63mm
118
63
51
167
38
15,43 €*
pc:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

Rückschlagventil 1fach Überwurf, 2fach Klebemuffe

Preiswertiges Rückschlagventil mit einer feststehenden Anschlussmuffe sowie einer abnehmbaren Anschlussmuffe mit Überwurfmutter

Anschluss:
1fach Überwurf, 2fach Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser
Material:
PVC-U
Tellerdichtung oder O-Ring:
EPDM
Feder:
Edelstahl V2A, AISI-302
Farbe:
Grau
Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.
Tipp: Verbauen Sie ein Rückschlagventil nicht direkt hinter der Pumpe, da ansonsten Verwirblungen aus der Pumpe zu Geräuschbildung im Ventil führen können. Abstand nach Pumpe mind. 5x Leitungsquerschnitt. Entfernen Sie nach Möglichkeit eingeschlossene Luft vor dem Rückschlagventil, da sich diese im Ventil sammeln kann und auch dadurch eine erhöhte Geräuschentwicklung sowie eine Verwirbelung des Volumenstroms entsteht.
Rückschlagventil 1fach Überwurf Klebemuffe

DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
