Variants

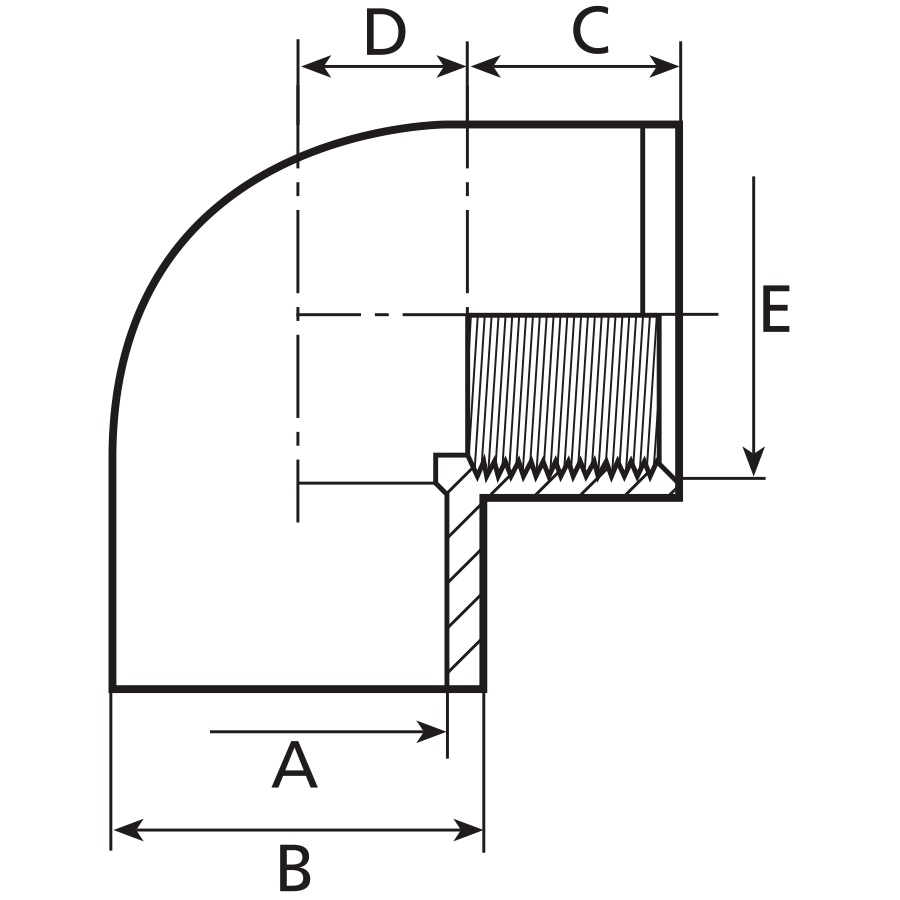

Item no.
Variation
A
B
C
D
E
Weight
Price
Quantity
AFX407.016.016
16mm x 3/8"
16
25
14
15,5
3/8" (16,66mm)
10
1,49 €*
pc:
AFX407.020.020
20mm x 1/2"
20
25
16
10
1/2" (20,96mm)
20
1,01 €*
pc:
AFX407.025.025
25mm x 3/4"
25
32
19
14,8
3/4" (26,44mm)
29
1,36 €*
pc:
AFX407.032.032
32mm x 1"
32
40
22
18,5
1" (33,25mm)
50
1,48 €*
pc:
AFX407.040.040
40mm x 1 1/4"
40
50
26
23
1 1/4" (41,91mm)
84
2,17 €*
pc:
AFX407.050.050
50mm x 1 1/2"
50
63
31
27
1 1/2" (47,80mm)
180
3,05 €*
pc:
AFX407.063.063
63mm x 2"
63
75
38
32,5
2" (59,61mm)
255
4,01 €*
pc:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

PVC-U Winkel 90° Klebemuffe x Innengewinde V2A Edelstahlring

Anschluss:
Klebemuffe x Innengewinde verstärkt
Gewinde:
BSP Rohrgewinde Rp, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser
Drucktest:
Drucktest nach ISO 9393-2:2005(E) Testdruck 1,5 x PN 16
Material:
PVC-U
Farbe:
Grau
Einsatzbereich:
Pikto
Gewindemuffe verstärkt Detail

Gewindemuffe, einseitig verstärkt mit V2A Edelstahlring

Der Edelstahlring kompensiert den auf das Gewinde einwirkenden Druck und verhindert eine Beschädigung oder Aufplatzen der Gewindemuffe. Die mit Edelstahlring verstärkte Gewindemuffe kann für höhere Druckstufen bis max. 16 bar eingesetzt werden.

DOWNLOAD RoHS Konformitätserklärung - CH Aquaram
DOWNLOAD Unbedenklichkeit Kontakt mit Trinkwasser und Nahrung - CH Aquaram PVC-U Fittings
DOWNLOAD RoHS Konformitätserklärung - Astore
DOWNLOAD PVC-U technische Charakteristik
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

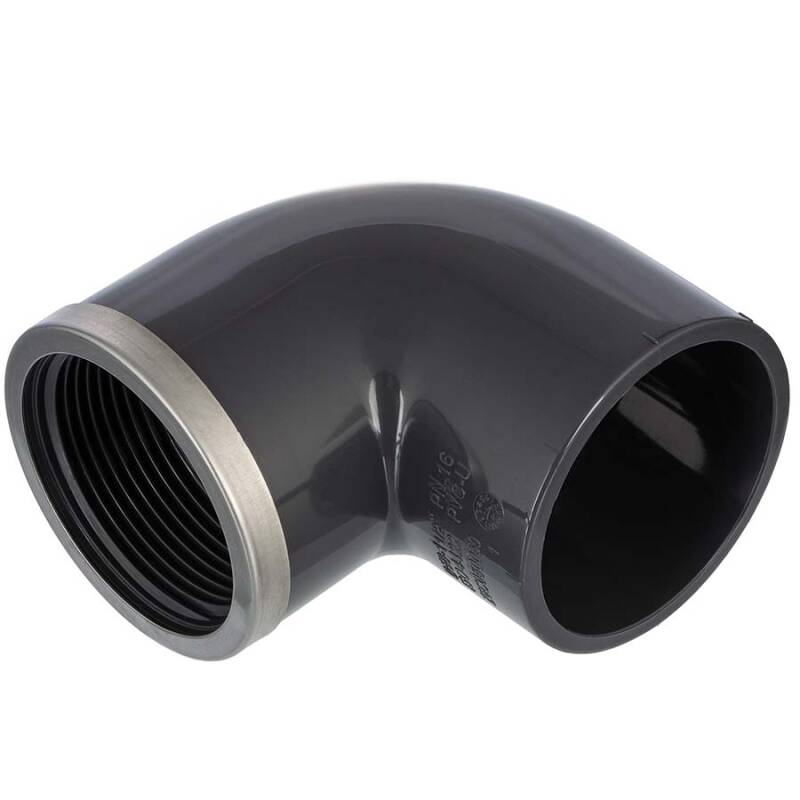

PVC-U Winkel 90 Grad, Klebemuffe x Innengewinde verstärkt mit V2A Edelstahlring

Auf der einen Seite besitzt der PVC-U Winkel 90 Grad eine Klebemuffe, in der ein PVC-U Rohr oder ein Stutzen mit dementsprechendem Aussenmaß eingeklebt werden.

Der gängige Gewindetyp in der Sanitärbranche ist das BSP G Gewinde (Whitworth-Rohrgewinde). Somit sind theoretisch alle PVC-U Gewindefittings mit Gewindefittings aus anderen Materialien wie Messing, Edelstahl oder Polypropylen (PP) kompatibel.
Gewinde dieses Typs sind nicht selbstdichtend und benötigen ein geeignetes Gewindedichtmaterial wie z.B. Teflonband.

Die PVC-U Winkel 90 Grad, Klebemuffe x Innengewinde ist mit einem Verstärkungsring auf der Gewindeseite aus V2A Edelstahl ausgestattet und kann hierdurch für einen Arbeitsdruck von bis zu 16 bar bei 20° Medium Wasser eingesetzt werden..

das Kreuz mit dem Zoll - oder warum 1" eben keine 25,4mm sind

Teflonband, Dichtfaden, Hanf und Dichtpaste: Gewindedichtmaterial

Verwenden Sie kein quellendes Dichtmaterial: abdichten und verbinden von Kunsstoffgewinden
