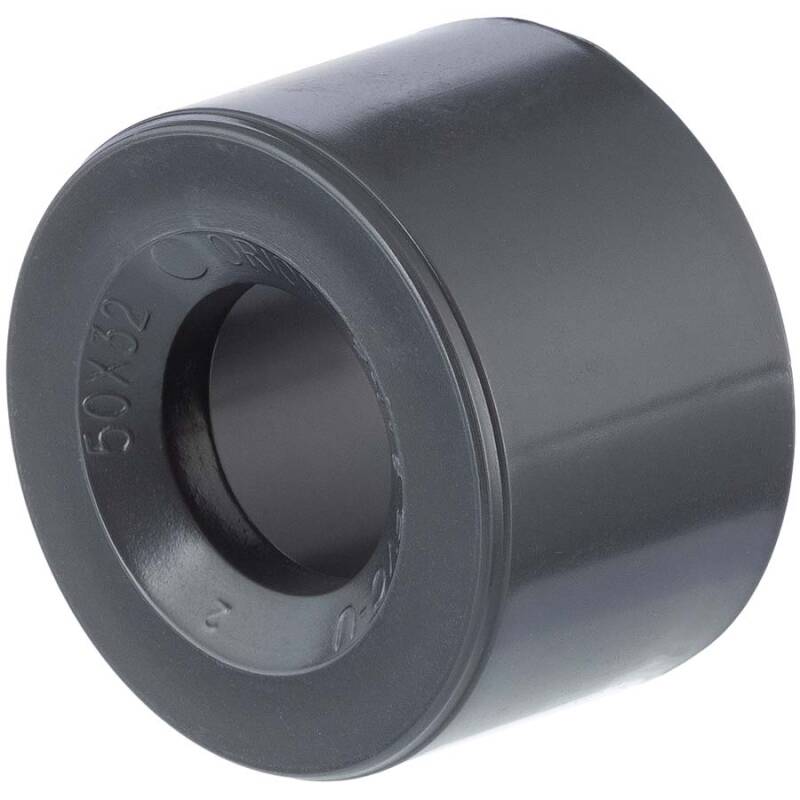

U-PVC solvent reducing bush m/f - Industrie

SKU: AF0201
Auswahl Steuerzone / Lieferland
from
0,24 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF
How to measure a threaded fitting
  • Available immediately
   Variants

Item no.
Variation
A
B
C
D
Z
Weight
Price
Quantity
AF0201.016.012
16 x 12mm
16
12
14
12
2
1
0,29 €*
pc.:
AF0201.020.012
20 x 12mm
20
12
16
12
4
4
0,38 €*
pc.:
AF0201.020.016
20 x 16mm
20
16
16
14
2
3
0,33 €*
pc.:
AF0201.025.012
25 x 12mm
25
12
19
12
7
8
1,24 €*
pc.:
AF0201.025.016
25 x 16mm
25
16
19
14
5
8
0,39 €*
pc.:
AF0201.025.020
25 x 20mm
25
20
19
16
3
6
0,30 €*
pc.:
AF0201.032.016
32 x 16mm
32
16
22
14
8
15
0,63 €*
pc.:
AF0201.032.020
32 x 20mm
32
20
22
16
6
12
0,27 €*
pc.:
AF0201.032.025
32 x 25mm
32
25
22
19
3
11
0,24 €*
pc.:
AF0201.040.016
40 x 16mm
40
16
26
14
12
25
0,81 €*
pc.:
AF0201.040.020
40 x 20mm
40
20
26
16
10
25
0,39 €*
pc.:
AF0201.040.025
40 x 25mm
40
25
26
19
7
22
0,39 €*
pc.:
AF0201.040.032
40 x 32mm
40
32
26
22
4
16
0,43 €*
pc.:
AF0201.050.020
50 x 20mm
50
20
31
16
15
50
0,52 €*
pc.:
AF0201.050.025
50 x 25mm
50
25
31
19
12
45
0,79 €*
pc.:
AF0201.050.032
50 x 32mm
50
32
31
22
9
40
0,71 €*
AF0201.050.040
50 x 40mm
50
40
31
26
5
30
0,46 €*
AF0201.063.032
63 x 32mm
63
32
38
22
16
80
0,76 €*
pc.:
AF0201.063.040
63 x 40mm
63
40
38
26
12
75
0,73 €*
pc.:
AF0201.063.050
63 x 50mm
63
50
38
31
7
60
0,93 €*
pc.:
AF0201.075.040
75 x 40mm
75
40
44
26
18
100
1,79 €*
pc.:
AF0201.075.050
75 x 50mm
75
50
44
31
13
105
1,29 €*
pc.:
AF0201.075.063
75 x 63mm
75
63
44
38
6
80
1,29 €*
pc.:
AF0201.090.050
90 x 50mm
90
50
51
31
20
190
3,03 €*
pc.:
AF0201.090.063
90 x 63mm
90
63
51
38
13
171
2,09 €*
pc.:
AF0201.090.075
90 x 75mm
90
75
51
44
7
137
2,09 €*
AF0201.110.050
110 x 50mm
110
50
61
31
30
482
6,50 €*
pc.:
AF0201.110.063
110 x 63mm
110
63
61
38
23
420
5,58 €*
pc.:
AF0201.110.075
110 x 75mm
110
75
61
44
17
315
5,58 €*
pc.:
AF0201.110.090
110 x 90mm
110
90
61
51
10
260
3,20 €*
AF0201.125.075
125 x 75mm
125
75
69
44
25
410
8,66 €*
pc.:
AF0201.125.090
125 x 90mm
125
90
69
51
18
440
8,66 €*
pc.:
AF0201.125.110
125 x 110mm
125
110
69
61
8
280
8,66 €*
pc.:
AF0201.160.090
160 x 90mm
160
90
86
51
35
755
13,64 €*
pc.:
AF0201.160.110
160 x 110mm
160
110
86
61
25
725
13,64 €*
pc.:
AF0201.160.125
160 x 125mm
160
125
86
69
17
725
15,51 €*
pc.:
AF0201.200.110
200 x 110mm
200
110
106
61
45
1893
26,33 €*
pc.:
AF0201.200.125
200 x 125mm
200
125
106
69
37
1811
26,33 €*
pc.:
AF0201.200.160
200 x 160mm
200
160
106
86
20
1100
26,33 €*
pc.:
A-201-250.225
250 x 225mm
250
225
131
119
12
1770
34,32 €*
pc:

incl. 19% VAT , plus shipping costs

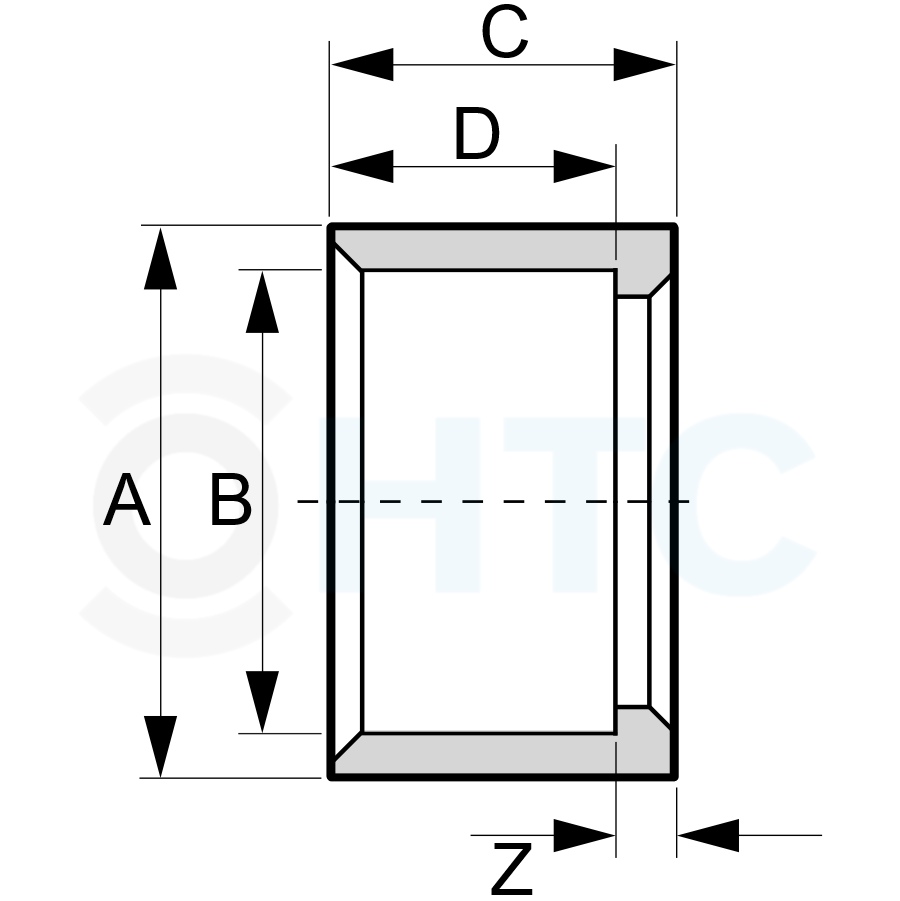

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

   Description

PVC-U Reduzierring, Klebestutzen x Klebemuffe

Anschluss:
Klebestutzen x Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C
Material:
PVC-U
Farbe:
Grau

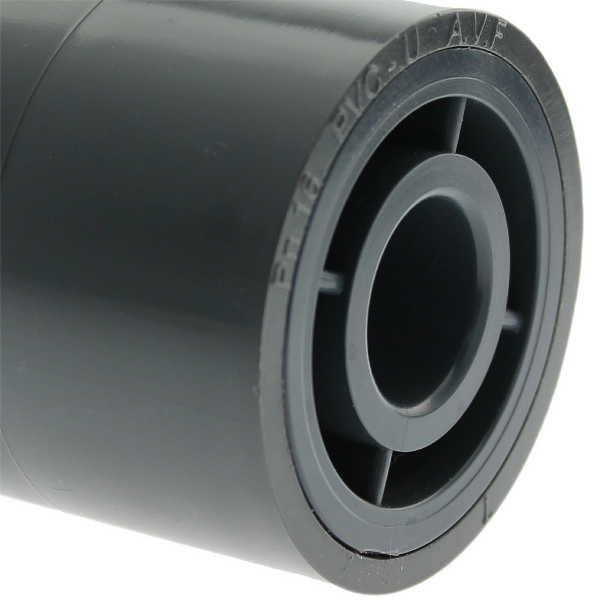

Reduzierring Detail und Verwendung

PVC-U Reduzierring Einsatzgebiet

Der Reduzierring wird in eine Klebemuffe eingeklebt und reduziert den Durchmesser.
Im Beispiel sehen Sie eine Klebemuffe 50mm sowie einen Reduzierring 50/20mm. Sie können nun mit einem Rohr A-ø 20mm weiterarbeiten oder auch z.B. eine Schlauchtülle 20mm einkleben. Es ist ebenso möglich in einen Reduzierring einen weiteren Reduzierring einzukleben, um eine noch größere Reduktion zu erzielen.
PVC-U Reduzierringe können in jede Muffe eingeklebt werden, d.h. haben Sie einen Winkel mit beidseitiger Klebemuffe können Sie auch hier eine Klebemuffe des Winkels verringern.
Sehr gängige PVC Reduzierringe sind die Größen 110/50mm, 63/50mm oder 32/25mm. Ein Rohr kann nur über die angeformte Klebemuffe mit einem Reduzierring verbunden und reduziert werden.
In Systeme mit höheren Drücken sollten Reduzierringe vermieden werden. Der abrupte Stopp des hindurchfließenden Mediums führt zu Verwirbelungen oder kann einen Wasserhammer verursachen. Hier ist eine Reduktion mittels Reduziermuffe die "sanftere" Alternative.
