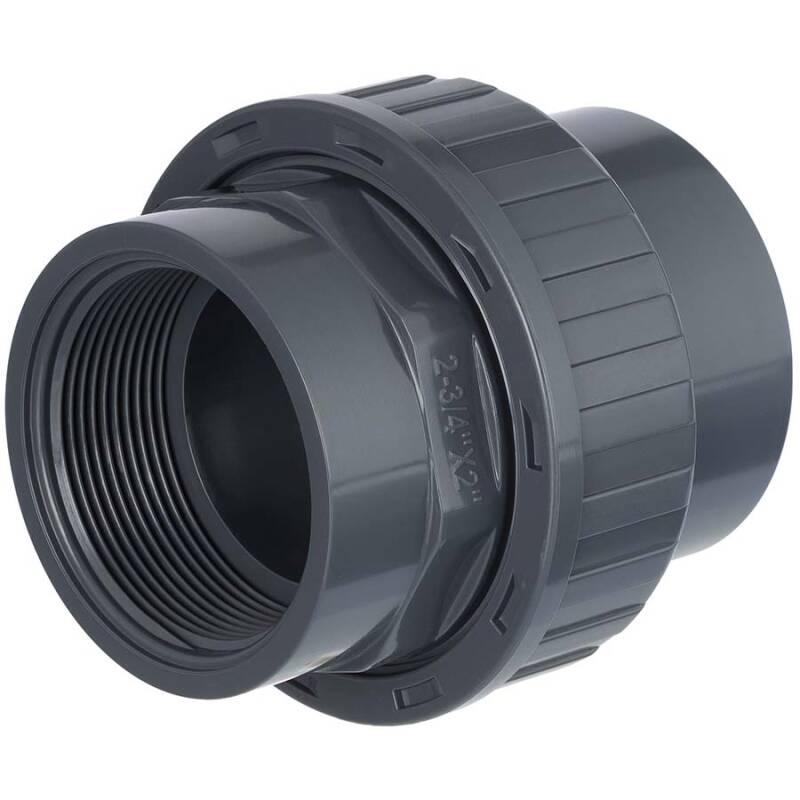

U-PVC solvent union x female thread
U-PVC solvent union x female thread
U-PVC solvent union x female thread
U-PVC solvent union x female thread
U-PVC solvent union x female thread
1,01 €

including 19% VAT., plus shipping

Item number: AF0602

How to measure a threaded fitting
3D View
Item no. Variation Price Quantity
AF0602.010.012 10mm x 1/4"* 2,67 €*
AF0602.012.012 12mm x 1/4"* 4,56 €*
AF0602.016.016 16mm x 3/8" 1,13 €*
AF0602.020.020 20mm x 1/2" 1,01 €*
AF0602.025.025 25mm x 3/4" 1,20 €*
AF0602.032.032 32mm x 1" 1,74 €*
AF0602.040.040 40mm x 1 1/4" 2,20 €*
AF0602.050.050 50mm x 1 1/2" 3,11 €*
AF0602.063.063 63mm x 2" 4,74 €*
AF0602.075.075 75mm x 2 1/2"* 9,84 €*
AF0602.090.090 90mm x 3" 16,59 €*
AF0602.110.110 110mm x 4" 28,19 €*

including 19% VAT., plus shipping

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

PVC-U Verschraubung, Klebemuffe x Innengewinde

Anschluss:
Klebemuffe x Innengewinde
Gewinde:
BSP
Rohrgewinde

Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet wird heute als British Standard Thread (BSP) auf dem europäischem Festland angewendet.

Sir Joseph Whitworth führte es 1841 als ersten genormtes Gewinde in der Welt ein.
ISO 228-1,
nicht selbstdichtend

Ein nicht selbstdichtendes Gewinde besteht meist durch ein paralleles Innengewinde und ein konisches Aussengewinde. Man benötigt Teflonband oder Dichtfaden für Kunststoff bzw. Teflonband, Dichtfaden oder Hanf für Metallgewinde zum Abdichten.
, Abdichtung mit Teflonband o.ä.
O-Ring:
EPDM
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau
Einsatzbereich:
Pikto
Qualität Legende:
HTC-Indrustrie Qualitätslogo
Industriequalität: Druckleitungen für hochwertige Bewässerungssysteme, Marine, Chemie- und Textilindustrie.
Wichtig: Das Gewinde der Überwurfmutter ist nicht mit anderen Gewindefittings kombinierbar und ausschließlich für diese Verschraubung vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.
DOWNLOADRoHS Bestätigung HTC
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOADabdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

PVC-U Verschraubung, Klebemuffe x Innengewinde

Die Verschraubung aus Hart-PVC besitzt eine einseitige Klebemuffe und ein einseitiges Innengewinde. Hiermit kann eine lösbare Verbindung zu einem Aussengewinde hergestellt werden oder auch ein Anschluss von Aussengewinde zu einem klebbarem PVC-U Rohrsystem. Die maximale Druckbelastung ist auf Grund des Gewindeanschlusses auf PN 10 bar bei 20°C Medium Wasser limitiert.
Der gängige Gewindetyp in der Sanitärbranche ist das BSP G Gewinde (
Whitworth
Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet, wird auf dem europäischen Festland als British Standard Thread (BSP) bezeichnet.
-Rohrgewinde). Somit sind theoretisch alle PVC-U Gewindefittings mit Gewindefittings aus anderen Materialien wie Messing, Edelstahl oder Polypropylen (PP) kompatibel.
Gewinde dieses Typs sind nicht selbstdichtend und benötigen ein geeignetes Gewindedichtmaterial wie z.B. Teflonband.
Damit Klarheit herrscht ...: das Kreuz mit dem Zoll - oder warum 1" eben keine 25,4mm sind
Teflonband, Dichtfaden, Hanf und Dichtpaste: Gewindedichtmaterial
Verwenden Sie kein quellendes Dichtmaterial: abdichten und verbinden von Kunsstoffgewinden
Umfassende Anschlussvarianten:
  • 20mm x 1/2 Zoll
  • 25mm x 3/4 Zoll (0,75 Zoll)
  • 32mm x 1 Zoll
  • 40mm x 1 1/4 Zoll (5/4 Zoll)
  • 50mm x 1 1/2 Zoll (6/4 Zoll)
  • 63mm x 2 Zoll
  • 75mm x 2 1/2 Zoll
  • 90mm x 3 Zoll
  • 110mm x 4 Zoll
PVC Verschraubung - zum Kleben und Verschrauben. PVC-Verschraubung/Kupplung mit Anschluss Klebemuffe und Anschluss Innengewinde, ideal für Industrie, Handwerk, Pool, Teich, Aquarium hier in unserem Webshop PVC-Welt.de kaufen.
