U-PVC solvent union x male thread with O-Ring

from
1,19 €
incl. 19% VAT , plus shipping costs
  • Available immediately
  • Available immediately
Variants

Product picture
Item no.
Variation
D
D1
D2
G
L
L1
L2
Price
Quantity
PVC-U Verschraubung Klebemuffe x Aussengewinde mit O-Ring 20mm x 1/2"
AF0608.020.020
20mm x 1/2"
20
27,5
45
1/2" (20,95mm)
62
22
40
1,19 €*
pc.:
PVC-U Verschraubung Klebemuffe x Aussengewinde mit O-Ring 25mm x 3/4"
AF0608.025.025
25mm x 3/4"
25
33
51,5
3/4" (26,44mm)
64,5
22,5
41
1,45 €*
pc.:
PVC-U Verschraubung Klebemuffe x Aussengewinde mit O-Ring 32mm x 1"
AF0608.032.032
32mm x 1"
32
41
60
1" (33,25mm)
75
25
49
1,95 €*
pc.:
U-PVC solvent union x male thread with O-Ring
AF0608.040.040
40mm x 1 1/4"
40
51
73
1 1/4" (41,91mm)
100,5
34
66
4,89 €*
pc.:
PVC-U Verschraubung Klebemuffe x Aussengewinde mit O-Ring 50mm x 1 1/2"
AF0608.050.050
50mm x 1 1/2"
50
58
79
1 1/2" (47,81mm)
103
34
69
5,43 €*
pc.:
PVC-U Verschraubung Klebemuffe x Aussengewinde mit O-Ring 50mm x 2"
AF0608.050.063
50mm x 2"
50
58
80
2" (59,61mm)
109
34
74,5
5,85 €*
pc.:
PVC-U Verschraubung Klebemuffe x Aussengewinde mit O-Ring 63mm x 2"
AF0608.063.063
63mm x 2"
63
72
98
2" (59,61mm)
119,5
41
77,5
7,14 €*
pc.:

incl. 19% VAT , plus shipping costs

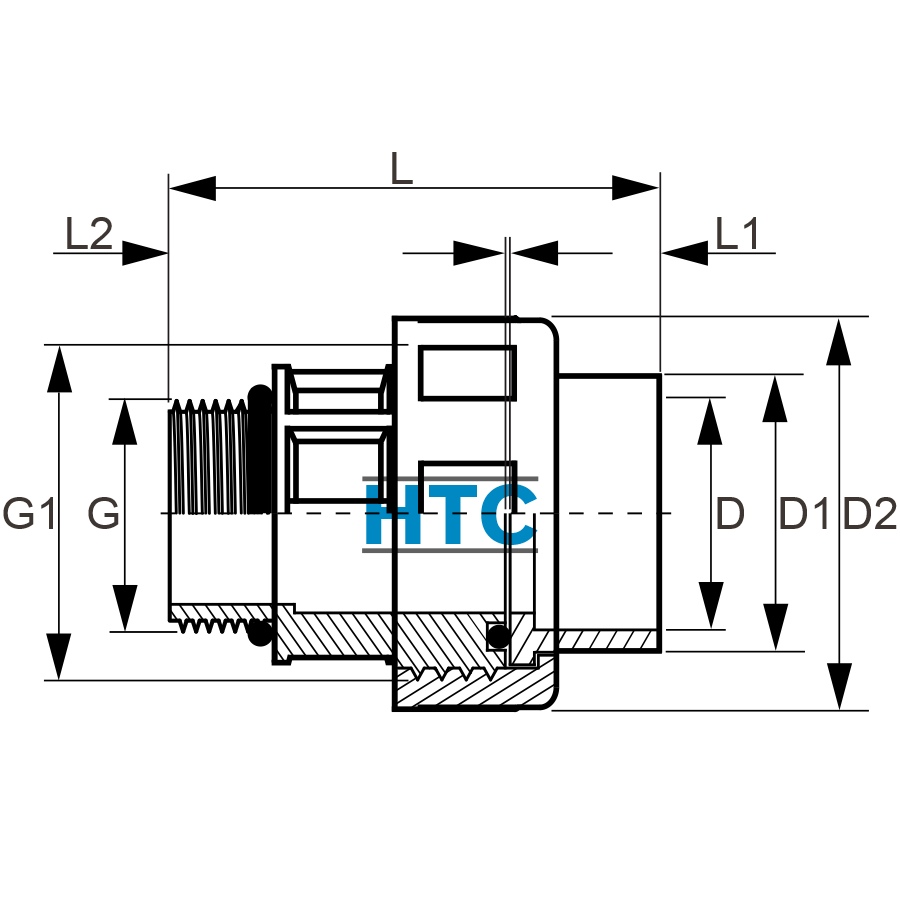

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

PVC-U Verschraubung, Klebemuffe x Aussengewinde mit O-Ring

Anschluss:
Klebemuffe x Aussengewinde
O-Ring:
EPDM teilversenkt
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
O-Ring Verschraubung/Aussengewinde:
EPDM
Innenausführung:
rund oder seckseckig je nach Typ
Farbe:
Grau
Einsatzbereich:
Pikto
Wichtig: Das Gewinde der Überwurfmutter ist nicht mit anderen Gewindefittings kombinierbar und ausschließlich für diese Verschraubung vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.
DOWNLOADRoHS Bestätigung HTC
DOWNLOAD RoHS Konformitätserklärung - Astore

DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOADabdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

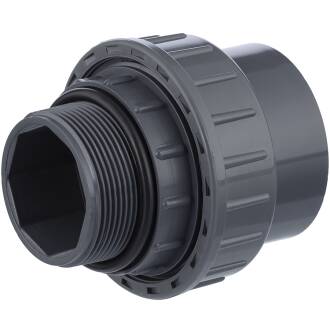

PVC-U Verschraubung, Klebemuffe x Aussengewinde mit O-Ring Dichtring

Die Verschraubung aus Hart-PVC besitzt eine einseitige Klebemuffe und ein einseitiges Aussengewinde mit O-Ring. Hiermit kann eine lösbare Verbindung zu einem Innengewinde hergestellt werden oder auch ein Anschluss von Innengewinde zu einem klebbarem PVC-U Rohrsystem. Die maximale Druckbelastung ist auf Grund des Gewindeanschlusses auf PN 10 bar bei 20°C Medium Wasser limitiert. Die PVC-U Verschraubung Klebemuffe x Aussengewinde mit O-Ring ist der ideale Anschlussfitting für eine Poolpumpe, Teichpumpe oder andere Pumpe. Auf Grund der Verscghraubung läßt sich die Pumpe leicht vom Rohrsystem trennen.

Der gängige Gewindetyp in der Sanitärbranche ist das BSP G Gewinde (Whitworth-Rohrgewinde). Somit sind theoretisch alle PVC-U Gewindefittings mit Gewindefittings aus anderen Materialien wie Messing, Edelstahl oder Polypropylen (PP) kompatibel.
Gewinde dieses Typs sind nicht selbstdichtend und benötigen ein geeignetes Gewindedichtmaterial wie z.B. Teflonband.

Damit Klarheit herrscht ...: das Kreuz mit dem Zoll - oder warum 1" eben keine 25,4mm sind

Teflonband, Dichtfaden, Hanf und Dichtpaste: Gewindedichtmaterial

Verwenden Sie kein quellendes Dichtmaterial: abdichten und verbinden von Kunsstoffgewinden
