Variants

Item no.
Variation
A
B
C
D
max. Bar
Weight
Price
Quantity
AF0016.000.020
1/2"
1/2" (20,96mm)
43
170
256
10
65
3,13 €*
AF0016.000.025
3/4"
3/4" (26,44mm)
53,5
160
262
10
177
3,76 €*
pc.:
AF0016.000.032
1"
1" (33,25mm)
61
158
270
10
246
5,55 €*
pc.:
AF0016.000.040
1 1/4"
1 1/4" (41,91mm)
74
148
280
10
390
7,29 €*
pc.:
AF0016.000.050
1 1/2"
1 1/2" (47,80mm)
81
138
300
10
505
10,13 €*
pc.:
AF0016.000.063
2"
2" (59,61mm)
97,5
124
320
10
730
14,41 €*
pc.:

incl. 19% VAT , plus shipping costs

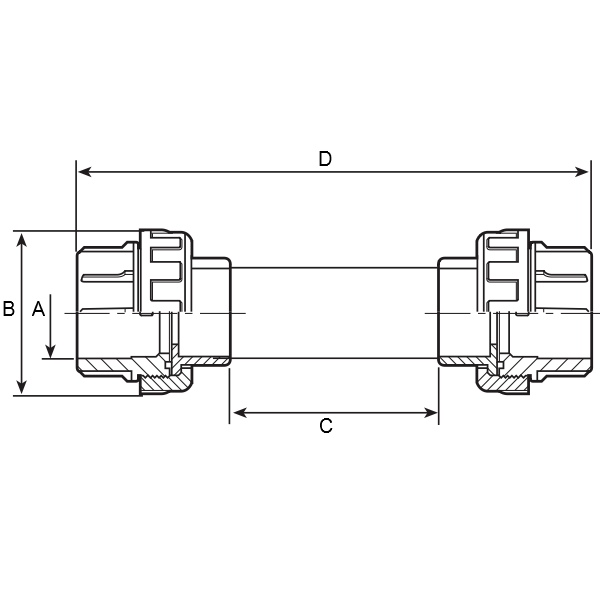

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

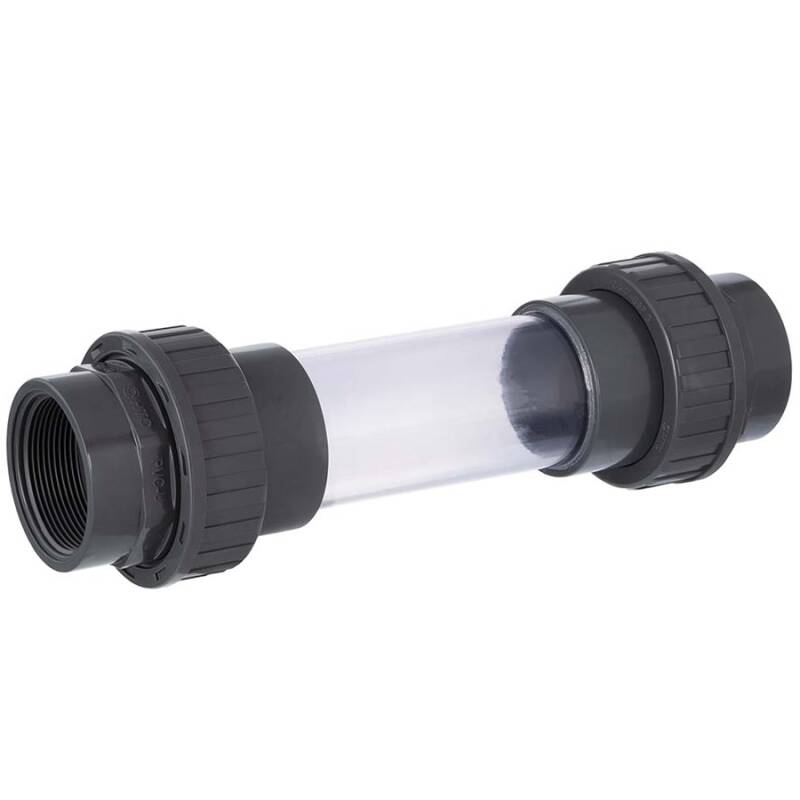

PVC-U Sichtglas 2fach Verschraubung Innengewinde

Anschluss:
Verschraubung, 2fach Innengewinde
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C
Material:
PVC-U
Farbe:
Grau, Körper transparent bläulich
Hinweis:
nicht in sonnenexponierter Lage verbauen bzw. bei hoher UV-Einstrahlung - Algenbildung
  • industriell einsetzbares Sichtglas, Inspektionsglas zur Kontrolle des Durchflusses
  • 2fach Verschraubung mit EPDM Dichtung 70 shore
  • hochwertiges PVC-U Glasrohr von HTC Logo
  • Sichtglas zu Reinigungszwecken leicht aus einem starren Rohrsystem entnehmbar
DOWNLOADRoHS Konformitätserklärung - HT CONNECT GmbH & Co. KG

DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
