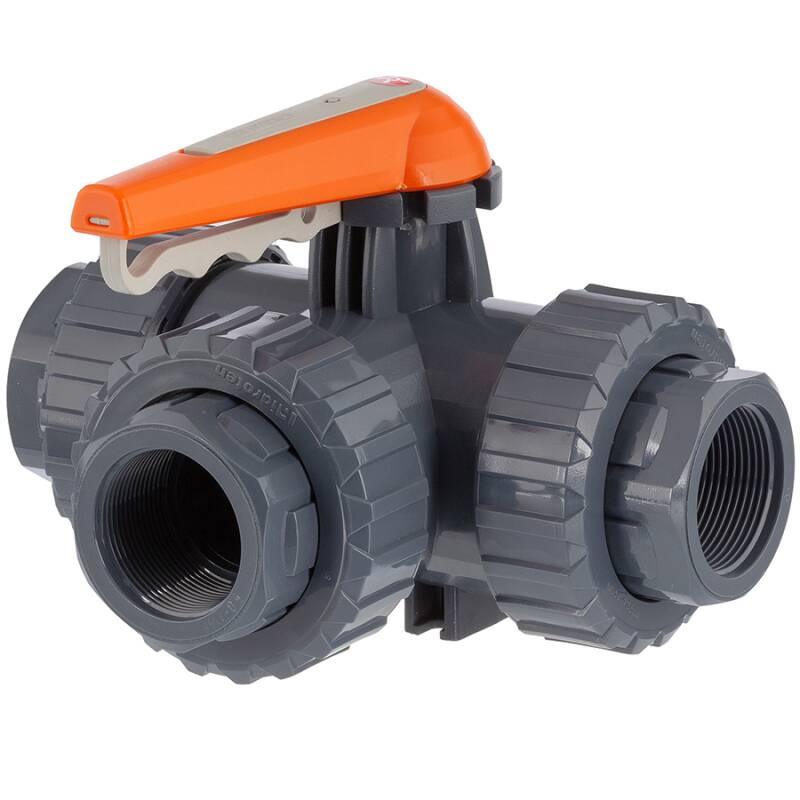

U-PVC 3 way ball valve PTFE - female thread
Description
3Wege Kugelhahn PTFE, 3fach Innengewinde
Der große Vorteil der aufwändigen Bauweise ist der einstellbare Sicherheitsblock. Der Druck der Einlegemuffe, welcher durch das Festziehen der Überwurfmutter nach innen weitergegeben wird, gelangt nicht an die Kugel, da an allen drei Seiten der Sicherheitsblock durch Gewinde fixiert und einstellbar ist. Ein weiteres herausstechendes Feature ist der abschließbare, arretierbare Regulierhebel.
Anschluss:
3fach Innengewinde
Kugel:
T-Bohrung
Besonderheit:
einstellbarer Sicherheitsblock, Griffhebel arretierbar und abschließbar
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (
PN
):
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
max. 1" - 2" PN 16 bar bei 20°C Medium Wasser, ab 2 1/2" max. PN 10 bar bei 20°C Medium Wasser
Material:
PVC-U
O-Ringe:
EPDM
Kugeldichtung:
PTFE (Teflon)
Farbe:
Grau, Griff Orange/Rot
Einsatzbereich:
Zertifikat:
WRAS geprüfte Industriequalität für den direkten
Einsatz mit Trinkwasser sowie nährenden Flüssigkeiten.
Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.
Wichtig Version 1 1/4": Die Anschlussmuffe in 1 1/4" wird nicht vom Hersteller produziert. Sie besteht aus der Anschlussmuffe 50mm sowie den Reduzierring mit Innengewinde 50mm x 1 1/4", AFB203.050.040. Der Reduzierring muss noch in die Anschlussmuffe eingeklebt werden.
- 1 PA Einlage Stellgriff
- 2 GRPP Stellgriff
- 3 PA Griffsicherung
- 4 EPDM O-Ring
- 5 PVC-U Überwurfmutter
- 6 PVC-U Einlegemuffe
- 7 PVC-U Sicherungsblock
- 8 EPDM O-Ring
- 9 PTFE Kugeldichtung
- 10 PVC-U Kugel
- 11 EPDM O-Ring
- 12 PVC-U Kugelachse
Justierbarer Sicherheitsblock
Druckverlust
Bohrung
Durchdachte Details und Qualitätsmerkmale des PVC-U 3-Wege-Kugelhahn von Hidroten Typ AK0959
bi-directional geformter Handgriff:
Der PVC-U 3-Wege-Kugelhahn P.T.F.E. Teflon/EPDM 3fach Klebemuffe ist in der Kategorie "Profi" anzusiedeln. Herausragend in dieser Klasse ist der abschließbare, arretierbare Regulierhebel.
Der PVC-U 3-Wege-Kugelhahn P.T.F.E. Teflon/EPDM 3fach Klebemuffe ist in der Kategorie "Profi" anzusiedeln. Herausragend in dieser Klasse ist der abschließbare, arretierbare Regulierhebel.
Kugel und Zapfenloch poliert:
In einem zusätzlichen Arbeitsgang werden in der Produktion die Kugel und Zapfenloch poliert, was ein leichtgängiges Öffnen und Schließen ermöglicht.
In einem zusätzlichen Arbeitsgang werden in der Produktion die Kugel und Zapfenloch poliert, was ein leichtgängiges Öffnen und Schließen ermöglicht.
justierbarer Sicherheitsblock:
Der justierbare Sicherheitsblock ist ein besonderes Feature: Das Griffstück dient gleichzeitig als Regulierschlüssel für den justierbaren Sicherheitsblock. Für die schnelle Anpassung des Dichtungsträgers zur Kugel. Der Druck der Überwurfmutter beim Zudrehen wird nicht auf die Kugel übertragen. Der Durchfluss ist in beide Richtungen möglich.
P.T.F.E. Teflon Kugelsitz:
P.T.F.E. Teflon Kugelsitz. Im Vergleich zu HDPE ist P.T.F.E. - auch umgangssprachlich als Teflon der Firma DuPont bezeichnet - ein harter, höher belastbarer Kunststoff und gegen Kälte, Wärme und Chemikalien sehr beständig. Die glatte, wachsartige Oberfläche ist reaktionsträge und dadurch haftungsabweisend. Während bei einem Kugelsitz aus HDPE z.B. eine Fingernagelprobe deutlich sichtbar ist, wird dies bei Teflon kaum gelingen.
P.T.F.E. Teflon Kugelsitz. Im Vergleich zu HDPE ist P.T.F.E. - auch umgangssprachlich als Teflon der Firma DuPont bezeichnet - ein harter, höher belastbarer Kunststoff und gegen Kälte, Wärme und Chemikalien sehr beständig. Die glatte, wachsartige Oberfläche ist reaktionsträge und dadurch haftungsabweisend. Während bei einem Kugelsitz aus HDPE z.B. eine Fingernagelprobe deutlich sichtbar ist, wird dies bei Teflon kaum gelingen.
zertifizierter Einsatz (WRAS Zertifikat) für Trinkwasser:
Für alle PVC-U Fittings und Accessoires der Firma Hidroten liegt ein WRAS Zertifikat (Trinkwasser) vor.
Für alle PVC-U Fittings und Accessoires der Firma Hidroten liegt ein WRAS Zertifikat (Trinkwasser) vor.
sicheres Handling:
Auch in feuchter Umgebung gibt die deutliche Aussenstruktur der Überwurfmutter festen Halt.
Der Sechskantansatz beim Einlegeteil mit Innen- und Aussengewinde ermöglicht den Einsatz von Schraubenschlüsseln o.ä. für eine sichere Fixierung,
Ersatzteile für Kugelhahn Hidroten Typ AK0959

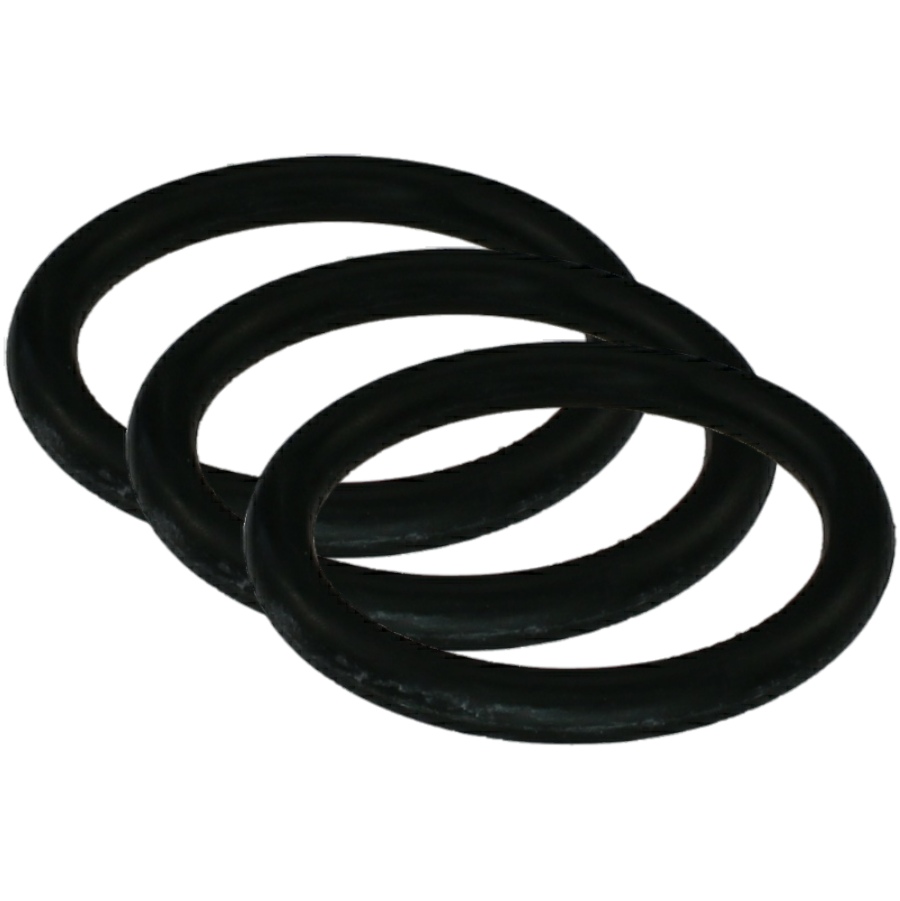

O-Ring Satz - 3 Stk.
