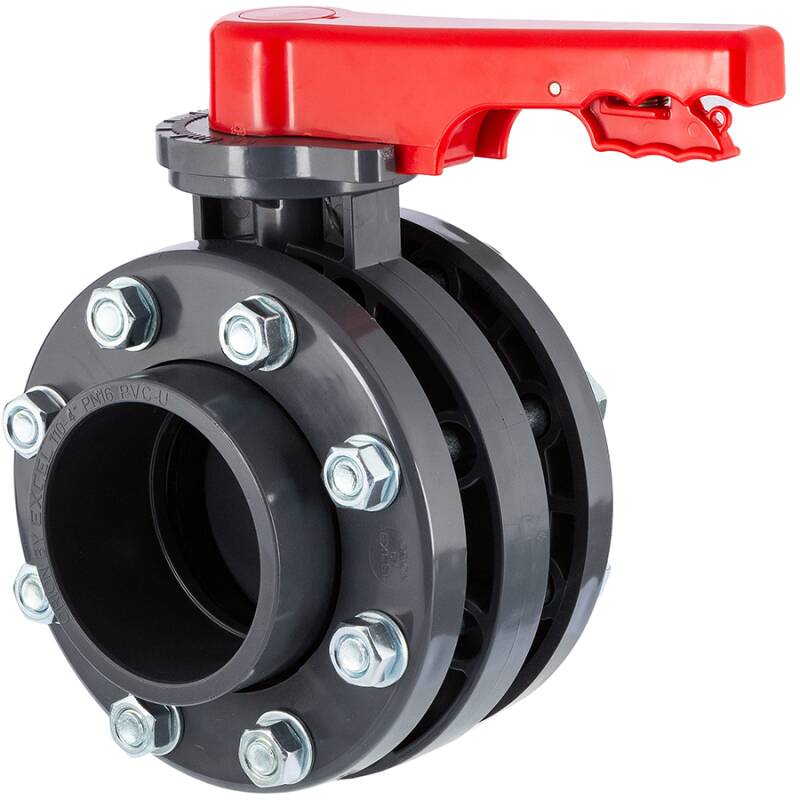

U-PVC butterfly valve incl. loose flange and stub set

SKU: AK0003
Auswahl Steuerzone / Lieferland
from
79,69 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification."
How to measure a threaded fitting
  • Available immediately
Variants

Product picture
Item no.
Variation
A
B
C
D
Screw
Weight
Pipe O-ø
Price
Quantity

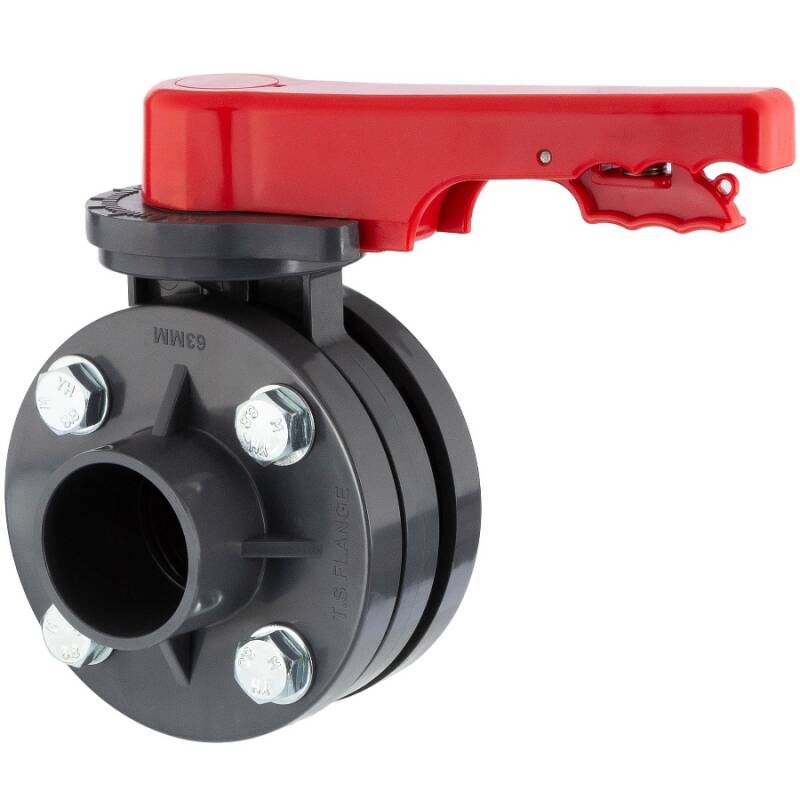

U-PVC butterfly valve incl. loose flange and stub set 63mm - 2"
AK0003.000.063
63mm - 2"
136
38
165
220
4x M16 x 120
2989
63
79,69 €*
pc.:
U-PVC butterfly valve incl. loose flange and stub set 75mm - 2 1/2"
AK0003.000.075
75mm - 2 1/2"
144
44
185
238
4x M16 x 130
3500
75
88,51 €*
pc.:
U-PVC butterfly valve incl. loose flange and stub set 90mm - 3"
AK0003.000.090
90mm - 3"
168
51
200
259
4x M16 x 130
4680
90
132,96 €*
pc.:
U-PVC butterfly valve incl. loose flange and stub set 110mm - 4"
AK0003.000.110
110mm - 4"
187,5
61
220
311,5
8x M16 x 140
6460
110
149,46 €*
pc.:
U-PVC butterfly valve incl. loose flange and stub set 125mm - 5"
AK0003.210.125
125mm - 5"
214
69
250
325
8x M16 x 160
9472
125
129,38 €*
pc.:
U-PVC butterfly valve incl. loose flange and stub set 160mm - 6"
AK0003.000.160
160mm - 6"
260
86
285
385
8x M20 x 180
13480
160
266,98 €*
U-PVC butterfly valve incl. loose flange and stub set 200mm - 8"
AK0003.000.200
200mm - 8"
335
106
340
433
8x M20 x 220
19000
200
Keine Express-Lieferung
397,77 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

PVC-U Absperrklappe Flanschsatz Losflansch

Anschluss:
inkl. je 2 Bundbuchsen/Losflansche sowie Schraubensatz
Schrauben:
bis 75mm 4 Schrauben, ab 90mm 8 Schrauben
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C, ab 160mm max. 6 bar
Material:
PVC-U
Farbe:
Grau
  • PVC-U Klappenteller
  • Achse Stahl verzinkt
  • PP Handhebel mit Arretiermechanismus
  • O-Ringe/Dichtung EPDM
  • minimalster Druckverlust bei geringen Einbaumaßen
  • die Variantenangabe (z.B. 63mm) bezieht sich auf die benötigte Flanschdimension

Arretierbarer Handhebel

Steuerung des Durchflusses über einrastbaren Handhebel. Eine optimale Stellung kann nach Veränderung einfach wieder hergestellt werden. Auch ein hoher Durchflussdruck kann die gewählte Einstellung nicht verändern.

AR0001 Handhebel Arretierung

Vollmanteldichtung bis Größe 200/225mm

Die hochwertige Vollmanteldichtung umschließt den kompletten PVC-U Körper im Klappenbereich. Die Abdichtung zur Klappe sowie zu den Anbauflanschen ist so optimal ohne Verlustgefahr und Verrutschen während der Montage oder Demontage. Die Vollmanteldichtung ermöglicht einen weichschließenden Verschluss und das hindurchfließende Medium hat keinen Kontakt mit dem Absperrklappengrundkörper.

AR0001 Vollmanteldichtung
