U-PVC solvent union x A4 stainless steel male thread

SKU: AF0612
Auswahl Steuerzone / Lieferland
from
5,01 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification."
How to measure a threaded fitting
  • Available immediately

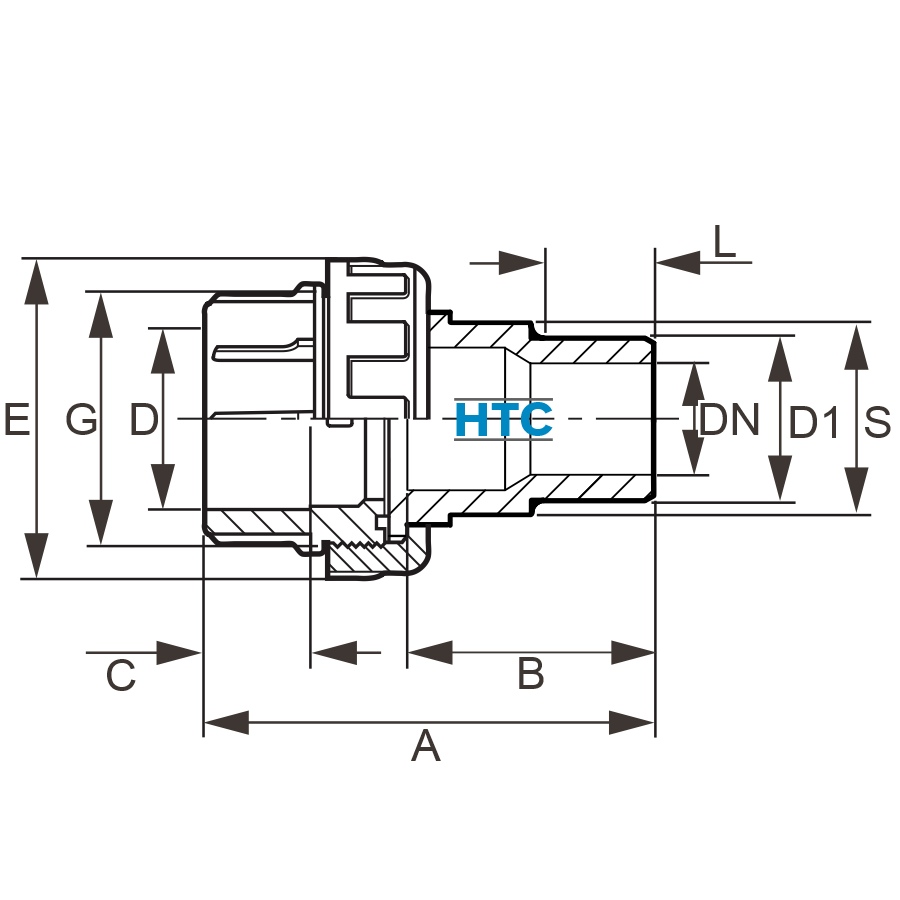

Variants

Item no.
Variation
A
B
C
D
D1
DN
E
G
L
S
Price
Quantity
AF0612.020.020
20mm x 1/2"
59,5
28
16
20
1/2" (20,96mm)
15
41
1" (33,25mm)
13
14,5
5,01 €*
pc.:
AF0612.025.025
25mm x 3/4"
67,5
32
19
25
3/4" (26,44mm)
20
52
1 1/4" (41,91mm)
13
30
8,31 €*
pc.:
AF0612.032.032
32mm x 1"
73
36
21
32
1" (33,25mm)
25
60
1 1/2" (47,80mm)
16
38
12,50 €*
pc.:
AF0612.040.040
40mm x 1 1/4"
86
42
26
40
1 1/4" (41,91mm)
32
74
2" (59,61mm)
19
47
18,81 €*
pc.:
AF0612.050.050
50mm x 1 1/2"
95
42
31
50
1 1/2" (47,80mm)
40
80
2 1/4"
18
53
22,99 €*
pc.:
AF0612.063.063
63mm x 2"
108
49
38
63
2" (59,61mm)
50
98
2 3/4"
22
66
37,37 €*
pc.:
AF0612.075.075
75mm x 2 1/2"
121
51
51
75
2 1/2" (75,18mm)
65
118
3 1/2"
27
80
44,08 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

PVC-U Übergangs-/Verschraubung auf V4A Edelstahl Aussengewinde

Die Verbindung zwischen den Welten - Professionelle, passgenaue, trennbare Anbindung von PVC-U auf Edelstahl V4A.

Anschluss:
Klebemuffe x Edelstahl V4A Aussengewinde incl. innenliegend O-Ring
O-Ring:
NBR
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser
Material:
PVC-U, Einlegeteil Edelstahl V4A
Farbe:
Grau, Einlegeteil Edelstahl
Einsatzbereich:
Pikto
Qualität Legende:
HTC-Indrustrie Qualitätslogo
Industriequalität: Druckleitungen für hochwertige Bewässerungssysteme, Marine, Chemie- und Textilindustrie.

orange dot Ersatzteile Verschraubung AF0612

AF0600.SKM Basisteil Subject für Verschraubung

Ersatzteil Basisteil
AF0600.COA Überwurfmutter für Verschraubung

Ersatzteil Überwurfmutter
AF0600.EKM Einlegeteil Klebemuffe für Verschraubung

Einlegeteil Klebemuffe
AF0600.NBR O-Ring NBR für Verschraubung

O-Ring NBR
AF0600.EPDM O-Ring NBR für Verschraubung

O-Ring EPDM
AF0600.FPM O-Ring FPM für Verschraubung

O-Ring FPM (Viton)
Schweißstutzen für Verschraubung HTC

PE100 Schweißstutzen
Deckel für Verschraubung Gewinde

Verschlusskappe
DOWNLOADRoHS Bestätigung HTC
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOADabdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

Edelstahl (nach EN 10020) ist eine Bezeichnung für legierte oder unlegierte Stähle mit besonderem Reinheitsgrad. Stähle, deren Schwefel- und Phosphorgehalt (sogenannte Eisenbegleiter) 0,025% nicht überschreitet.

Die Legierung 316 ist eine Standard Stahlsorte mit Molybdän. Das Molybdän verleiht der Legierung 316 eine bessere Korrosionsbeständigkeit als 304, insbesondere eine höhere Beständigkeit gegen Lochfraß und Spaltkorrosion in chloridhaltigen Medien. Die austenitische Struktur verleiht dieser Legierung einen hohen Grad an Zähigkeit, selbst bei Tiefsttemperaturen, hohe Kriechfestigkeit, Zeitstandfestigkeit und Zugefestigkeit bei erhöhten Temperaturen. Die Legierung ist umgangssprachlich bekannt als V4A Edelstahl.


Edelstahl AISI 316 | Werkstoff 1.4401 (X5CrNiMo17-12-2) (V4A) Anwendung: Laut DVGW-Arbeitsblatt W541 (Grundlage für die Anforderung an Rohre aus nichtrostenden Stählen für die Trinkwasser-Hausinstallation) wird der Stahlwerkstoff 1.4401 am häufigsten eingesetzt.

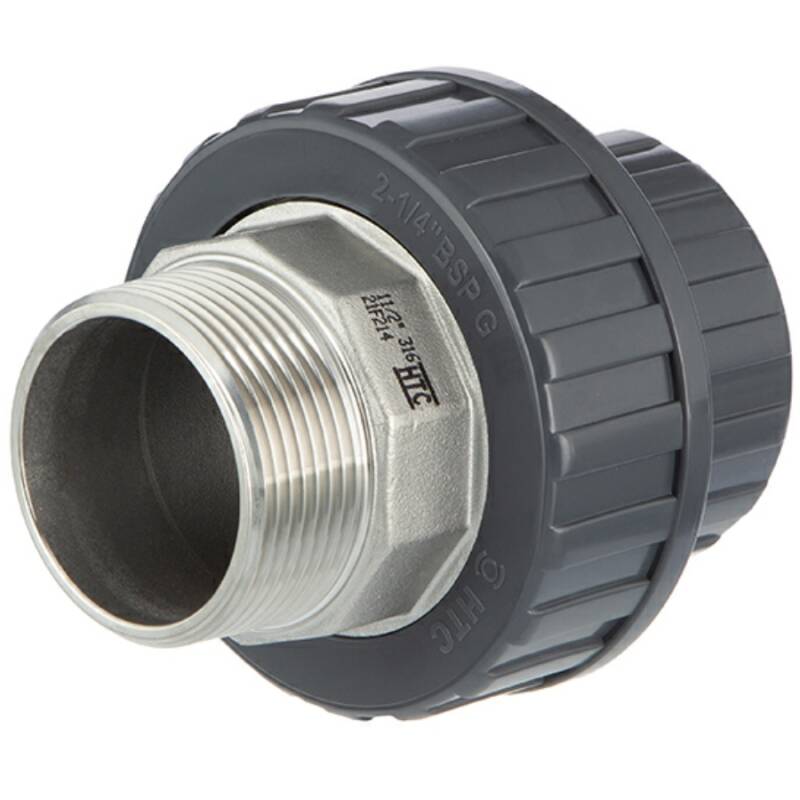

PVC-U Verschraubung Klebemuffe x Edelstahl V4A Einlegeteil Aussengewinde

Die PVC-U Übergangsverschraubung von PVC-U auf Edelstahl V4A Aussengewinde zur Anbindung auf Metallrohr. Die Überwurfmutter sowie das Gegenstück mit Klebemuffe sind aus PVC-U gefertigt, Das Einlegeteil mit Aussengewinde ist aus Edelstahl V4A gefertigt. Das Edelstahlgewinde ermöglicht eine Verbindung zu Metallgewinde. Die Verschraubung dichtet mit einem teilversenktem EPDM-O-Ring ab.

Der Leistungsunterschied: Das Gewinde der Überwurfmutter ist ein Zollgewinde und ist kompatibel zu anderen Gewindefittings mit einem BSP Whitworth-Gewinde. Wird die Verschraubung mit einem O-Ring aus FPM (Viton) ausgestattet, ist die Verschraubung auch zum Transport von Ölen geeignet.

VA Edelstahl-Verschraubung Aussengewinde auf PVC-U Klebemuffe 50mm x 1 1/2 Zoll oder auch 6/4 Zoll sowie 63mm x 2 Zoll oder 75mm x 2 1/2 Zoll sind drei Größen, welche vorallem im Poolbau eingesetzt werden. Diese Übergangsverschraubungen sind speziell für Edelstahl Bauteile im Pool zum Übergang von PVC-U Rohrleitungen auf Anschlüsse wie z.B. V4A Wärmetauscher unerläßlich.

Die Übergangsverschraubungsvariante 20mm x 1/2 Zoll, 25mm x 3/4 Zoll oder auch 0,75 Zoll sowie 32mm x 1" sind ideale wiedertrennbare Übergänge bzw. Verschraubungen auf Edelstahlbauteile im Anlagenbau oder andere Bereiche der Industrie.
