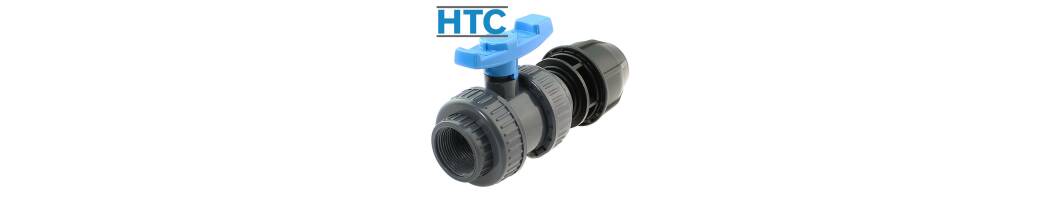

U-PVC and HDPE 2 way female threaded ball valve x PP compression fitting for PE pipes

SKU: AK0917
Auswahl Steuerzone / Lieferland
from
3,17 €
0,32 € per 1
incl. 19% VAT , plus shipping costs
  • Available immediately
array(19) { ["maximalmenge schlauch"]=> string(1) "0" ["dimension_0340_h"]=> string(0) "" ["dimension_0400_l"]=> string(0) "" ["tabellen_ansicht"]=> string(1) "1" ["dimension_0220_dn"]=> string(0) "" ["meta keywords"]=> string(13) "PVC_Kugelhahn" ["bild_abmessungen"]=> string(40) "/bilder/abmessungen/AK0917_Zeichnung.jpg" ["dimension_0964_rohr a-ø"]=> string(8) "" ["dimension_0010_variante"]=> string(22) "
10er Pack" ["hat_3d_bilder"]=> string(1) "1" ["anbieterkennzeichnung_htc"]=> string(1) "1" ["dimension_0060_b"]=> string(0) "" ["dimension_0288_g"]=> string(8) "" ["dimension_0140_d"]=> string(8) "" ["dimension_0420_l1"]=> string(0) "" ["break_after"]=> string(1) "1" ["break_after_color"]=> string(7) "#b1b1b1" ["break_after_thickness"]=> string(3) "2px" ["gpsr_manufacturer_name"]=> string(5) "HTC©" }
View item details in PDF
How to measure a threaded fitting
  • Available immediately
   Variants

Item no.
Variation
B
D
DN
G
H
L
L1
Pipe O-ø
Price
Quantity
AK0917.020.020
1/2" x 20mm
Stück
68
20
15
1/2" (20,96mm)
78
120,5
16,5
20
3,17 €*
pc:
AK0917.020.020-10
1/2" x 20mm
10er Pack
68
20
15
1/2" (20,96mm)
78
120,5
16,5
20
25,32 €*
2,53 € per pc.
pc:
AK0917.025.025
3/4" x 25mm
Stück
76
25
20
3/4" (26,44mm)
88,5
131
19
25
4,24 €*
pc:
AK0917.025.025-10
3/4" x 25mm
10er Pack
76
25
20
3/4" (26,44mm)
88,5
131
19
25
33,89 €*
3,39 € per pc.
pc:
AK0917.032.032
1" x 32mm
Stück
87
32
25
1" (33,25mm)
102,5
152
22,5
32
6,26 €*
pc:
AK0917.032.032-10
1" x 32mm
10er Pack
87
32
25
1" (33,25mm)
102,5
152
22,5
32
50,08 €*
5,01 € per pc.
pc:
AK0917.040.040
1 1/4" x 40mm
Stück
102
40
30
1 1/4" (41,91mm)
116
177,5
26
40
9,50 €*
pc:
AK0917.040.040-10
1 1/4" x 40mm
10er Pack
102
40
30
1 1/4" (41,91mm)
116
177,5
26
40
75,97 €*
7,60 € per pc.
pc:
AK0917.050.050
1 1/2" x 50mm
Stück
119
50
39
1 1/2" (47,81mm)
135
208
32
50
14,71 €*
pc:
AK0917.050.050-10
1 1/2" x 50mm
10er Pack
119
50
39
1 1/2" (47,81mm)
135
208
32
50
117,67 €*
11,77 € per pc.
pc:
AK0917.063.063
2" x 63mm
Stück
145
63
49
2" (59,61mm)
161
245
37,5
63
23,32 €*
pc:
AK0917.063.063-10
2" x 63mm
10er Pack
145
63
49
2" (59,61mm)
161
245
37,5
63
186,59 €*
18,66 € per pc.
pc:

incl. 19% VAT , plus shipping costs

All dimensions are in millimeters, weights in grams. For photographic representations, we use an item size and studio lighting. The images, technical data, dimensions, and designs are non-binding. They do not constitute warranted properties or guarantees of quality or durability. We reserve the right to make changes at any time without notice. The usable dimensions are defined or emphasized, or are derived from the item description. Additional dimensions are provided solely for illustrative purposes. Please note this in the event of misuse.

   Description

PVC-U Kugelhahn 2fach Überwurfmutter, Innengewinde x PP-Klemme für PE-Rohr

Anschluss:
2fach Überwurf, Innengewinde x PP-Klemme für PE-Rohr
Gewinde:
BSP Rohrgewinde, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
O-Ring:
EPDM 70sh
Material:
PVC-U, Klemme PP (Polypropylen)
Farbe:
Grau, Griff Blau, PP Klemme Schwarz
Verwendung:
Rohre aus PELD, PEHD, PE40, PE80, PE100, PVC Flexschlauch Klebeschlauch

Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.


PVC-U Kugelhahn mit verschraubbarer Kugelhalterung (Sicherheitsblock), HDPE-Dichtung

HTC AK0917 Kugelhahn Explosionsbild
 Nummer  Bezeichnung  Material
 1  Klemme  PP
 2  O-Ring  EPDM
 3  Körper  PVC-U
 4  Griff  PP
 5  Kugelwelle  PVC-U
 6  Wellendichtung  EPDM
 7  Kugeldichtung  HDPE
 8  Kugel  PVC-U
 9  O-Ring  EPDM
 10  Kugelsicherung  PVC-U
 11  Innengewinde  PVC-U
 12  Überwurfmutter  PVC-U
AK0903 Justierbarer Sicherheitsblock

Justierbarer Sicherheitsblock


  • das Feature der Oberklasse: justierbarer Sicherheitsblock
  • beidseitige Durchflussrichtung, da die Kugelsicherung durch Gewinde gesichert ist
  • polierte Kugel - Antiblock System verhindert das ruckartige Öffnen
  • Doppelte O-Ring Abdichtung am Kugelhahnschaft bei allen Modellen
  • Dichtung: HDPE
  • O-Ring EPDM 70 shore
  • industriell einsetzbar - HDPE Kugelsitz: gute Beständigkeit gegen verdünnte Säuren, Alkalien, Salzlösungen (Salzwasser, Meerwasser), Spiritus, Ester, Fette und Benzine
  • kompakte, moderne Bauweise
  • hervorragendes Preis-/Leistungsverhältnis
  • Ersatzteilversorgung
DOWNLOADRoHS Bestätigung HTC
DOWNLOAD verarbeiten von PP Klemm Fittings
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
