All measurements in millimetres, weights in grams. For the photographic representation, we use an item size both studio light. The illustrations, technical data, dimensions and designs are non-binding. We reserve the right to make changes at any time without notice. The useful dimensions are defined or shown reinforced or result from the article designation. Other dimensions are for illustrative purposes only. Please note this in case of misuse.
Description

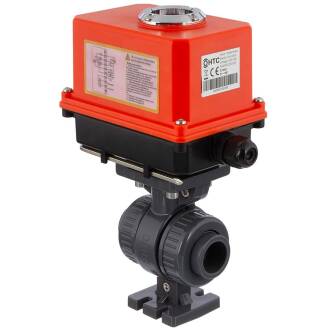

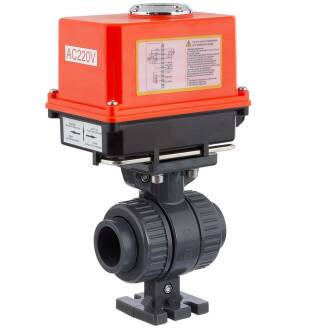

HTC© PVC-U Kugelhahn mit elektrischem Stellantrieb 220V AC, 2fach Klebemuffe
Preiswerter, hochwertiger Stellantriebe für Industriearmaturen mit 2Wege Kugelhahn PTFE (Teflon) Kugeldichtung
Anschluss:
2fach Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser
Material:
PVC-U
Stellantrieb Breite :
96mm
Zertifikat:
Der Kugelhahn:
- Kugel und Zapfenloch poliert
- justierbarer Sicherheitsblock
- industriell einsetzbar - Teflon Kugelsitz: Beständigkeit gegen die meisten Säuren und Laugen
- O-Ringe EPDM
- Arbeitsdruck 16 bar (240 psi) bei 20°C Medium Wasser
Der Stellantrieb:
- 220V AC, 30Nm
- Multiflange Interface ISO 5211
- Nothandbetätigung
- Optische Stellungsanzeige
- Gehäuse aus Polyamid, IP-65
- hohe Zahl an Schaltzyklen (geprüft 40.000)
Ersatzteile Kugelhahn HTC© Serie AK1950
Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.
Montage Instruktion: Der elektrische Anschluss darf nur von elektrisch geschultem Fachpersonal ausgeführt werden. Es gelten die allgemeinen Elektrosicherheitsregeln und VDE Vorschriften.
Durch das interne Schaltnetzteil ist der Antrieb als kapazitive Last zu betrachten. Demnach ist eine externe Sicherung mit entsprechender Auslösecharakteristik (z.B. LS Schalter Typ C/D) vorzusehen,
Der Stellmotor ist ausschließlich stehend zu verbauen.
