U-PVC 3 way solvent ball valve, adjustable

from
307,83 €
incl. 19% VAT , Free shipping
  • Available immediately
  • Available immediately
Variants

Product picture
Item no.
Variation
A
B
C
D
D1
E
Stellantrieb Typ
bar / Nm
Price
Quantity
U-PVC 3 way solvent ball valve, adjustable T-pattern, socket 32mm
AK1135.064.T32
32mm
160
72
183
32
1/4" (13,16mm)
156
RE064
6 / 35,5
307,83 €*
pc:
U-PVC 3 way solvent ball valve, adjustable T-pattern, socket 40mm
AK1135.064.T40
40mm
214
103
233
40
1/4" (13,16mm)
156
RE064
6 / 35,5
336,63 €*
pc:
U-PVC 3 way solvent ball valve, adjustable T-pattern, socket 50mm
AK1135.064.T50
50mm
216
103
233
50
1/4" (13,16mm)
156
RE064
6 / 35,5
338,10 €*
pc:
U-PVC 3 way solvent ball valve, adjustable T-pattern, socket 63mm
AK1135.076.T63
63mm
251
120
267
63
1/4" (13,16mm)
202
RE076
6 / 70,6
419,68 €*
pc:
U-PVC 3 way solvent ball valve, adjustable T-pattern, socket 75mm
AK1135.086.T75
75mm
308
150
328
75
1/4" (13,16mm)
240
RE086
6 / 103,4
Sperrgutbild fehlt Sperrgut
639,16 €*
pc:

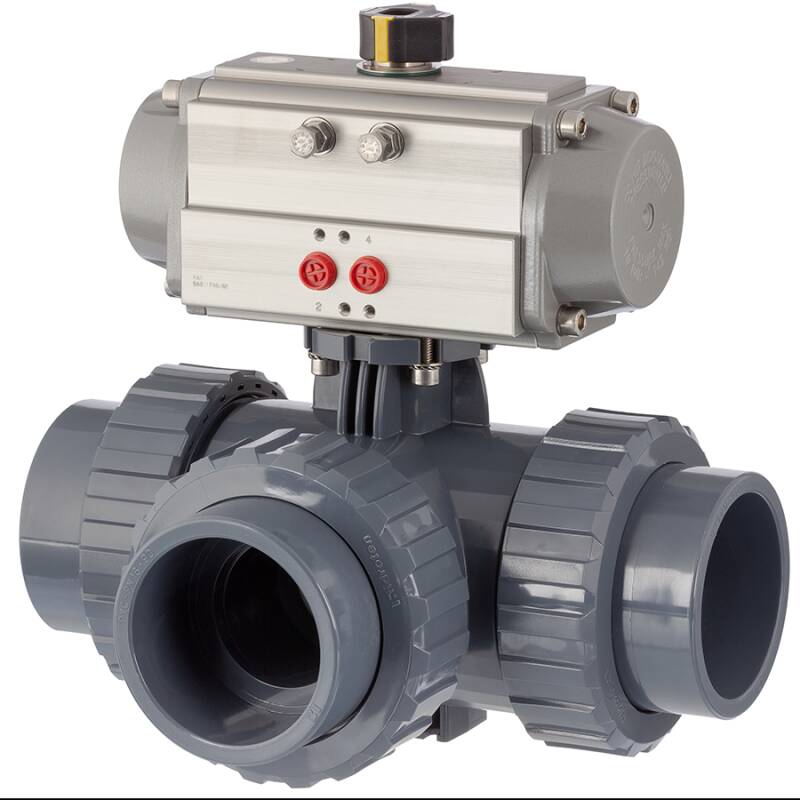

U-PVC 3 way solvent ball valve, adjustable T-pattern, socket 90mm
AK1135.086.T90
90mm
332
150
328
90
1/4" (13,16mm)
240
RE086
6 / 103,4
Sperrgutbild fehlt Sperrgut
750,03 €*
pc:
U-PVC 3 way solvent ball valve, adjustable L-pattern, socket 32mm
AK1135.064.L32
32mm
160
72
183
32
1/4" (13,16mm)
156
RE064
6 / 35,5
307,83 €*
pc:
U-PVC 3 way solvent ball valve, adjustable L-pattern, socket 40mm
AK1135.064.L40
40mm
214
103
233
40
1/4" (13,16mm)
156
RE064
6 / 35,5
336,63 €*
pc:

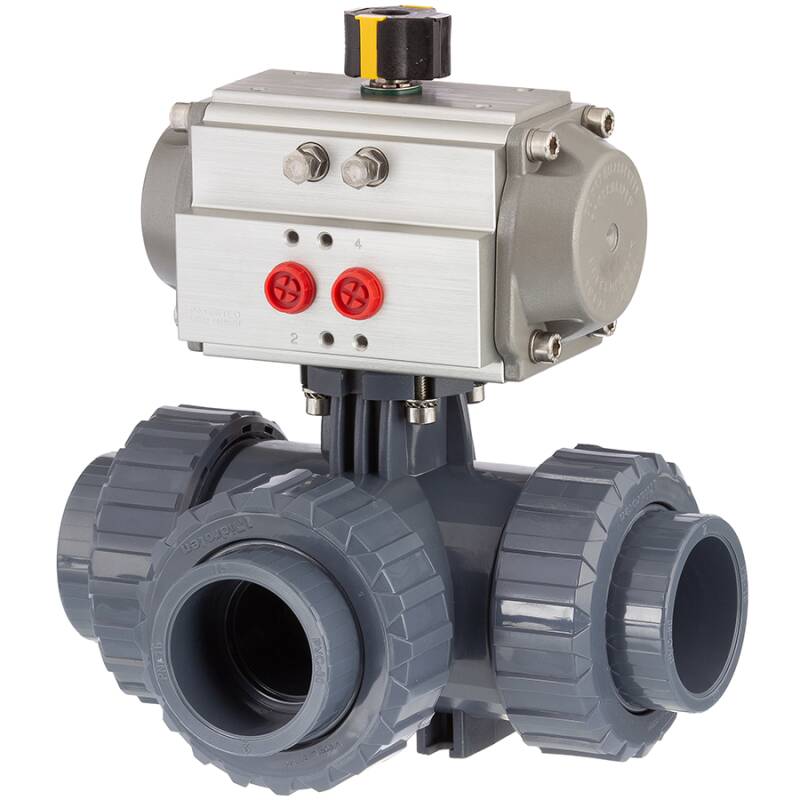

U-PVC 3 way solvent ball valve, adjustable L-pattern, socket 50mm
AK1135.064.L50
50mm
216
103
233
50
1/4" (13,16mm)
156
RE064
6 / 35,5
338,10 €*
pc:
U-PVC 3 way solvent ball valve, adjustable L-pattern, socket 63mm
AK1135.076.L63
63mm
251
120
267
63
1/4" (13,16mm)
202
RE076
6 / 70,6
419,68 €*
pc:
U-PVC 3 way solvent ball valve, adjustable L-pattern, socket 75mm
AK1135.086.L75
75mm
308
150
328
75
1/4" (13,16mm)
240
RE086
6 / 103,4
Sperrgutbild fehlt Sperrgut
639,16 €*
pc:
U-PVC 3 way solvent ball valve, adjustable L-pattern, socket 90mm
AK1135.086.L90
90mm
332
150
328
90
1/4" (13,16mm)
240
RE086
6 / 103,4
Sperrgutbild fehlt Sperrgut
750,03 €*
pc:

incl. 19% VAT , Free shipping

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

3Wege Kugelhahn PTFE, pneumatischer Stellantrieb "double acting", 3fach Klebemuffe

Der große Vorteil der aufwändigen Bauweise ist der einstellbare Sicherheitsblock. Der Druck der Einlegemuffe, welcher durch das Festziehen der Überwurfmutter nach innen weitergegeben wird, gelangt nicht an die Kugel, da an allen drei Seiten der Sicherheitsblock durch Gewinde fixiert und einstellbar ist.

Anschluss:
3fach Klebemuffe
Kugel:
T- oder L-Bohrung (nach Auswahl)
Besonderheit:
einstellbarer Sicherheitsblock
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 32 - 63mm PN 16 bar bei 20°C Medium Wasser, ab 75mm max. PN 10 bar bei 20°C Medium Wasser
Material:
PVC-U
O-Ringe:
EPDM
Kugeldichtung:
PTFE (Teflon)
Farbe:
Grau
Stellantrieb Alphapompe RE064:
Aluminium hartanodisiert 35,5 Nm/6 bar, doppeltwirkend
Stellantrieb Alphapompe RE076:
Aluminium hartanodisiert 70,6 Nm/6 bar, doppeltwirkend
Stellantrieb Alphapompe RE086:
Aluminium hartanodisiert 103,4 Nm/6 bar, doppeltwirkend
Einsatzbereich:
Pikto
Zertifikat:
WRAS Qualitätslogo
WRAS geprüfte Industriequalität für den direkten Einsatz mit Trinkwasser sowie nährenden Flüssigkeiten.

Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.


Justierbarer Sicherheitsblock

Hidroten 3Wege Kugelhahn Sicherheitsblock

Druckverlust

Hidroten 3Wege Kugelhahn Druckverlust

Bohrung

Hidroten 3Wege Kugelhahn Druckverlust


orange dot Ersatzteile Kugelhahn Hidroten Serie AK1135


Pneumatischer Stellantrieb "double acting"

Der pneumatische Stellantrieb "double acting" wird zweifach mit Druckluft zwischen 6 - 8bar angesteuert. Jeweils eine Ansteuerung öffnet oder schließt das Ventil. Bei direktem Ansteuern des Stellantriebs ohne regulierendes Magnetventil und Abluftdrosselung (Geschwindigkeitsregulierung) erfolgt der Umschaltprozess des Kugelhahns unmittelbar und abrupt und erzeugt dadurch einen Druckstoß (Wasserhammer). Dies kann durch die Geschwindigkeitsregulierung mittels Magnetventil und Abluftdrossel gemindert werden.
Die Verwendung eines 5/2 Magnetventils mit zwei Drosselschalldämpfern ermöglicht Ihnen die Geschwindigkeitsregulierung des Umschaltprozesses auf ideale 1 - 2 sec. einzustellen.


Drosselschalldämpfer

Der Drosselschalldämpfer dient der Einstellung der Geschwindigkeit des Steuerventils. Die Kegeldrossel mit Schalldämpfer fixiert die Einstellung durch Federkraft. Sie benötigen zwei Stück, wobei die optimale Einstellung (Stellzeit des Kugelhahns) zwischen 1 - 2 sec. liegt.
